钣金加工:从图纸到实物,那些书本不会告诉你的细节

图纸上的理想国与现实车间的碰撞

我蹲在车间地上,看着这堆刚折弯的钣金件,心态差点崩了——所有孔位偏了足足两毫米。两毫米啊,在精密钣金里,这已经是灾难。干了这么多年,还是会被现实打脸。说实话,钣金加工这行,越干越觉得水深。 你以为有了3D模型、数控设备就能高枕无忧?太天真了。上周一个柜体订单,客户图纸标注“2mm不锈钢板折弯,内R角按R2”,折出来几个角全部微裂。我和师傅排查了半天,才发现问题出在材料——标号304,实际拿错成316L,延伸率差异那么大,不裂才怪。但这能怪谁?图纸上从来不写材料批次号,现场管理一塌糊涂,数字化喊了几年,最后还是要靠老师傅的手摸眼看。 不过话说回来,现在的一些辅助软件确实帮了大忙,以前算展开图能算到怀疑人生,如今SolidWorks点点鼠标就出来了。但,它准吗?

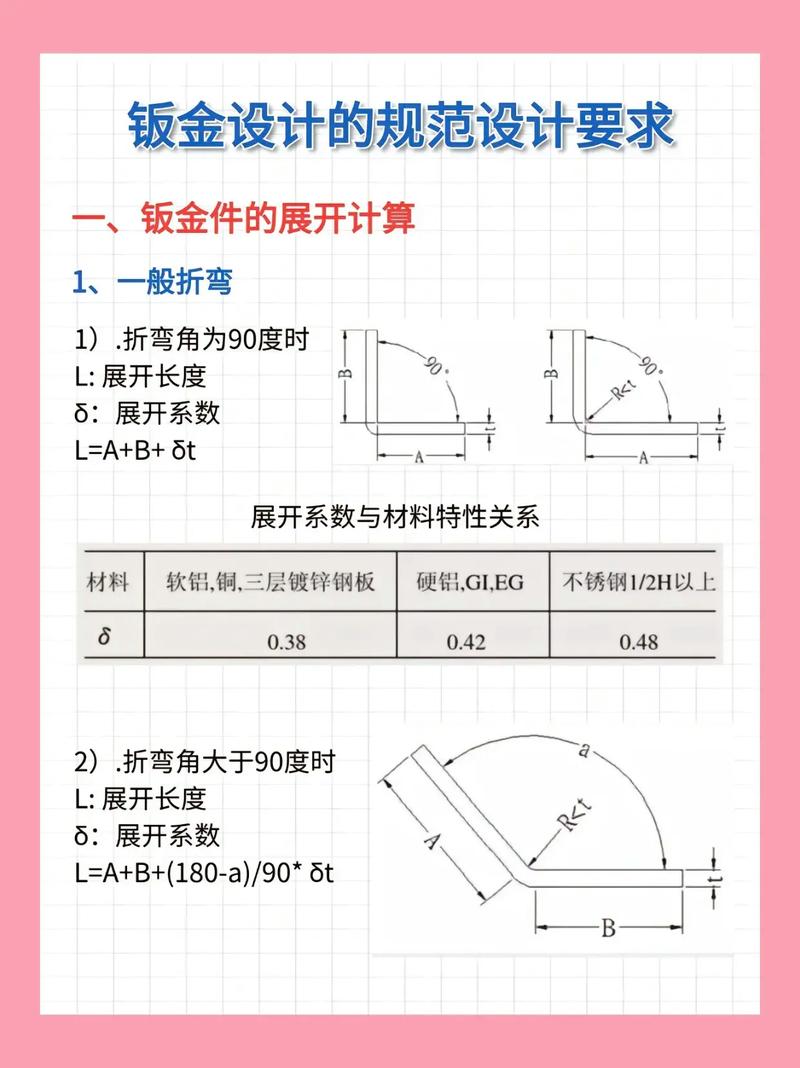

钣金折弯实际开裂与设计R角关系示意图
钣金折弯实际开裂与设计R角关系示意图

钣金加工展开图:90%的错误源头

展开图计算,表面上是几何变换,骨子里是材料力学、模具工艺的大杂烩。你输入一个K因子,系统就敢给你一个展开长度。但K因子是什么?书本说钢板取0.45,我告诉你,那只是“大概齐”。同一卷板,头尾硬度不同,K因子能漂移0.02。折弯机液压不稳、模具磨损、甚至车间温度,都在悄悄改变最终尺寸。去年我们厂引入一台进口数控折弯机,以为精度到位了,结果第一批200件活,件件偏0.3mm。 最后发现是操作工习惯性在编程时补偿了0.2mm,因为以前老机床有间隙,他凭经验加上的——新旧设备更替,人的惯性反而成了误差源。这事儿让我哭笑不得。

问:“为什么我用软件展开的尺寸,折出来总短一截?软件不是万能吗?”
答:软件是死的,参数是你给的。K因子、折弯扣除、折弯系数这些概念看似简单,但必须针对你的机床、模具、材料做试弯校正。我一般建议每批板料开料前,先切三条小样实测,建立起自己的折弯参数表。别信默认值,信了你就等着补焊或者报废吧!

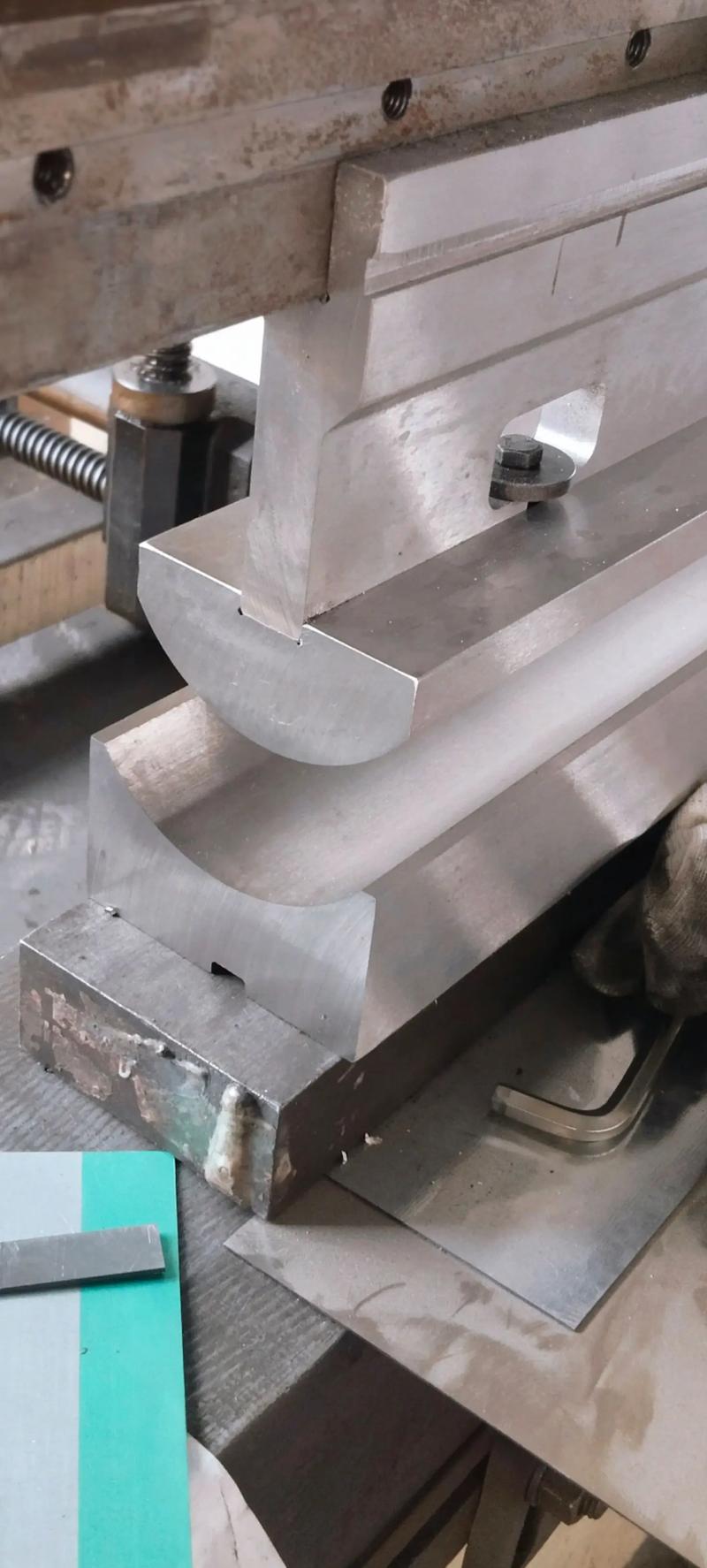

数控折弯机模具局部特写与角度测量
数控折弯机模具局部特写与角度测量

激光切割:快是快,但热影响区坑死人

现在谁家钣金厂不提激光切割?确实,切厚板、切异形,光纤激光已经逆天了。但热影响区这个硬伤,总被那些卖设备的销售轻描淡写。切个碳钢还好,若是不锈钢、铝合金,切口边缘的氧化皮、微裂纹,直接影响后续焊接质量。尤其是薄板,热量聚得快,整个零件边缘变硬,折弯时“嘎嘣”一声断了,你找谁说理去?去年有个医疗设备外壳项目,304不锈钢1.5mm厚,设计师追求极致,所有边角倒了0.5mm的圆角,激光走一圈,边角发黄,抛光是能抛掉,但人工成本蹭蹭涨。为什么不事先算一下,改用慢走丝或冲切呢?工艺选择不是只图快,成本综合算才见真章。

问:“激光切割不锈钢,毛刺怎么调都去不掉,换高功率就烧边,头疼!”
答:先检查喷嘴和镜片,再调焦点位置。试试降低速度、加大气压,用氮气切割时纯度要高。如果还不行,可能是板材本身内应力大,切割中变形导致不稳定。我碰到过一批板,供应商换了轧制工艺,毛刺率直接从3%飙到20%,最后换了板材才解决。

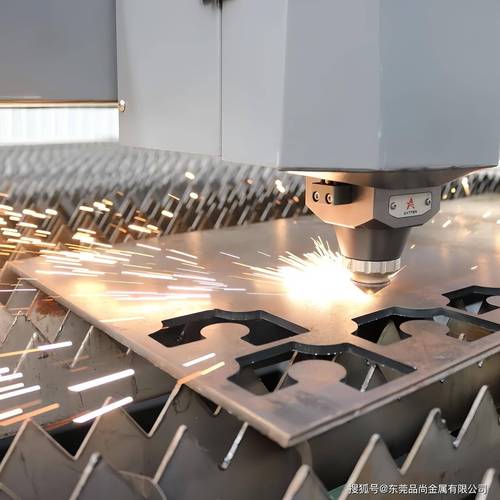

光纤激光切割机切割不锈钢板材热影响区特写
光纤激光切割机切割不锈钢板材热影响区特写

焊接变形的噩梦与对策

钣金件一焊就扭,简直是永恒课题。烧得越多,扭得越欢。框架类、箱体类,图纸上平面度0.5mm,焊完出来能塞进一个硬币。我们试过各种办法:反变形预设、刚性固定、分段跳焊、焊后时效…收效看天。最夸张一次,一个2米长的矩形管框架,焊接后扭曲了8mm,直接报废,赔了客户上万块。 后来学乖了,设计阶段就介入,建议结构工程师多开工艺缺口、减少焊缝集中。焊接工序也强制要求编制焊接顺序图,新焊工必须照着顺序做,不许自由发挥。你别说,这土办法真管用,变形量降了一半多。所以啊,好的钣金产品,是从设计源头防变形,不是靠焊工后期捶打校正。

问:“薄板焊接怎样控制变形更有效?焊接机器人有帮助吗?”
答:机器人焊接优点是参数一致、热输入稳定,但薄板(1.2mm以下)对夹具要求极高,装夹变形可能比焊接变形还大。有效的办法还是铜板散热、短焊缝对称焊,必要时采用激光焊接或电阻焊。别幻想一种方法包治百病。

表面处理:美观与防护的平衡术

钣金件做完,最后一步表面处理,往往也是最易翻车的环节。粉末喷涂、电镀、阳极氧化,看起来标准流程,实际上坑多得能写本书。就说粉喷吧,经常碰到折弯处粉末崩裂,客户投诉外观不合格。为什么崩?因为折弯R角太小,应力释放不开,粉末涂层又硬又脆,一受力就爆。设计者常忽略,喷涂前处理——磷化或陶化——做不好,附着力测试一划就是一个叉。 还有户外机柜,要求耐盐雾1000小时,结果半年就锈蚀,一看图纸,根本没标注密封焊和排水孔。细节啊,细节!

问:“为什么粉末喷涂后,焊接点附近总有气泡或针孔?”
答:焊接残留的焊渣、油污没清理干净,或者前处理后烘干不彻底,水分残留在焊缝缝隙里,高温固化时膨胀产生气泡。务必打磨焊道至金属光泽,增加清洗工序。一个小步骤省了,整批货都可能退回。

所以你看,钣金加工每一道工序都藏着魔鬼细节。我干了十几年,直到今天还在天天交学费,碰到新问题依然抓耳挠腮。不过这正是这行的魅力——永远有东西让你琢磨,永远没有“标准答案”。2025年的车间,自动化设备越来越多,但老师傅的经验,在某些关键时刻,还是无可替代。对了,最近我们在试用AR辅助装配,有点意思,下次再聊。
