槽液“变脸”速度赛翻书？先问自己三句话
电镀槽这东西，它矫情得很。你伺候它舒坦，它就给你抛镜面；你敷衍它，它立马甩脸子。💡 遇到镀液发黑、发雾、或者析出异常，立刻在脑子里过这三道关： 第一关——阳极是不是假死了？ 很多厂子用磷铜球，日子久了表面那层黑膜太厚，导电性下降，溶解跟不上沉积。阳极钝化之后槽液主盐浓度就像过山车，镀层烧焦算轻的，搞不好整槽报废。 第二关——添加剂比例乱没乱？ 光泽剂、整平剂、走位剂这些玩意儿，加多了会产生不可逆的分解产物，不光消耗电流，还让你后续钝化、清洗全白搭。有次我手抖多倒了200毫升开缸剂，结果镀出来件件带麻点，返工返到怀疑人生。 第三关——前处理真的干净吗？ 哈，这才是最多人忽略的。工件带进来的油、锈、氧化皮没除尽，全溶进槽子，有机物累积起来，比慢性毒药还隐蔽。
答：看电压表！正常稳定运行电压突然升高0.5-1伏，同时镀件高电流区烧焦，别犹豫，立马吊出阳极检查。如果表面一层硬壳，用钢丝刷都蹭不动，要么酸洗重生，要么直接换新。另外，用一根导电棒轻敲阳极，声音发闷说明内部可能已经粉化，导电截面变少，必须更换。❗这钱不能省！

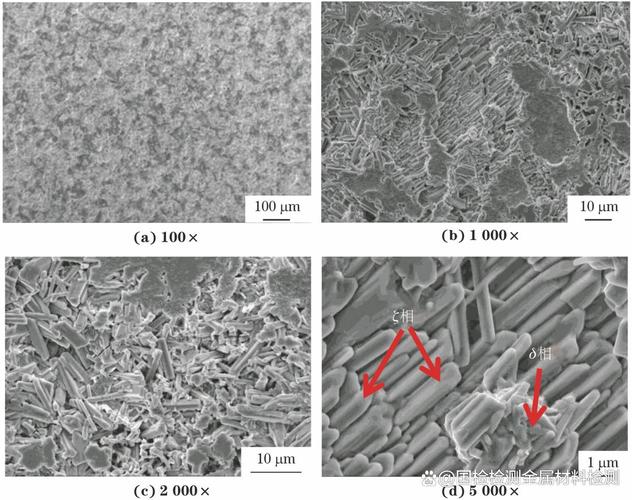

镀层一抠就掉？问题出在你看不见的“过渡层”
结合力不良这事儿比离婚还难修复——镀层起皮、脱落，客户退回来的产品堆成山。很多人第一反应是“镀镍前活化不够”，但我要说，根子往往在酸洗之后的表面状态。 有一回我遇见个怪事：同样的挂具，同槽镀锌，偏偏中间那排工件老掉皮。排查了三天三夜，最后发现是挂具导电接触点轻微氧化，造成该处电流密度不足——初始镀层太薄，附着力像抹了油。所以你看，电镀是个系统工程，一根破铜钩子就能让你破产。 💡 前处理线必须盯死三个点：除油温度、酸洗浓度、水洗pH。尤其是铝件和锌合金，浸锌工艺稍微波动，后续镀铜、镀镍就像往玻璃上刷漆，一碰就碎。
答：这种发花通常是六价铬镀液里硫酸根比例失调，或者三价铬积压过高。先别加硫酸，拿试管取点槽液，用双氧水氧化三价铬，小电流电解试验。如果处理完条纹变淡，那就是三价铬惹的祸。直接启动大电流空镀——用废板做阴极，阳极面积调大，强搅拌下通电4-8小时，把多余三价铬氧化回去。但要小心，这个过程产生铬雾，必须开抽风，人站上风口。
电流密度：一条被神话又被糟蹋的曲线
赫尔槽试片，谁不会打？但试片漂亮，大生产一塌糊涂的案例我见太多了。因为实验室搅的是空气，生产槽里工件的形状、装挂方式、槽液流速全是变量。电流密度不是一个死数字，它是一张与温度、搅拌、间距跳舞的网。 有次给汽车活塞环镀硬铬，理论最佳电流密度35A/dm²，上去就烧边。后来发现是阳极与工件距离太近——阴极尖端效应让边缘电流飙到50多，不烧才怪。把阳极退后5厘米，加装辅助阴极挡掉边缘电流，问题立刻解决。✨ 这种非标调整比背教科书管用一百倍。 所以我现在带新人，先让他们跟槽一个月，拿笔记录每小时槽压、温度、工件进出槽时间。等他们闭上眼能闻出槽液是不是“健康”的时候，再去摸赫尔槽。数据会骗人，但直觉有时能救命——当然，最后还得用数据验证直觉，否则就是玄学。 最后啰嗦一句：电镀车间里最值钱的不是光亮剂秘方，不是进口整流器，而是操作员手上的那个笔记本。上面歪歪扭扭记着哪批工件容易藏气、哪个挂具需要修补、阴天下雨槽温怎么调……这些碎片堆起来，才是真正的“电镀学”。免责声明：文章内容来自互联网，本站仅作为分享，不对其真实性负责，如有侵权等情况，请与本站联系删除。
转载请注明出处：电镀液出状况？老师傅踩过的坑与硬核解决手册 https://www.dachanpin.com/a/tg/62511.html
