铝合金阳极氧化：从惊艳到翻车，我踩过的坑全在这里

干了十几年表面处理，说实话，阳极氧化这活儿——看起来简单，通电泡酸，弄完亮晶晶。可你要是真这么想……等着翻车吧。我入行那会儿，曾经因为一批料全部发花，被客户追着骂了整整一周！😤

先别急着上挂，你确定了解氧化膜怎么长出来的？

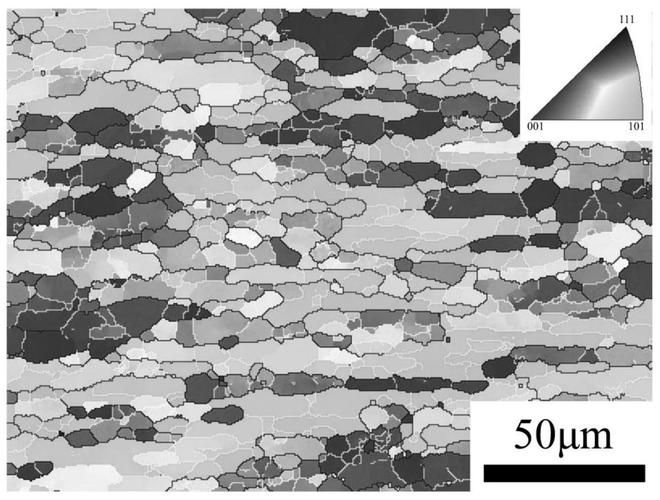

很多人以为阳极氧化就是给铝镀层皮。大错特错。它是让铝自己“长”出一层氧化铝膜。换句话说，铝基体在硫酸电解液里当阳极，电流一刺激，表面原子就被氧迁着，原位生长出一层硬邦邦的陶瓷状膜。这层膜其实是蜂窝状的——无数六边形孔洞竖着扎进基体，孔底是阻挡层，孔壁是多孔的。这种结构太妙了！💡既保证了膜能与基体死死咬在一起，又为后续着色、封孔留足了空间。

不过问题来了。孔径、孔隙率、膜厚，这三个参数互相拉扯。比如你想要深黑色，染料得钻进孔里，那膜就得够厚、孔够多。可膜一厚，脆性上来了，折弯就裂。这就是阳极氧化最折磨人的地方——参数之间永远在打架，你得找到那个微妙的平衡点。我师父当年说：“搞阳极，就是玩高压线，稍不留神，镀出来全是废铁。”

现在行业里硫酸直流阳极氧化还是主流。但你别以为这就没技术含量。槽液温度波动超过2℃，膜的生长速度和溶解速度就会失衡。尤其是夏天，车间没恒温系统，一槽子酸水能烫到25度以上，出来的膜软绵绵，手一擦就掉粉！真事儿，有次我们急着交货，没控好温，结果整批次铝壳耐盐雾测试不到48小时就全是白毛。

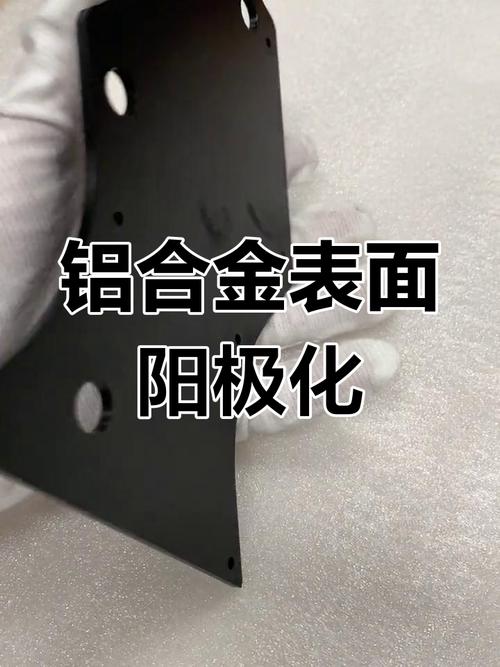

问：阳极氧化能做出哪些颜色？黑色为什么经常发红？

这事儿得从染料和膜孔匹配说起。理论上，什么颜色都能搞。但实际常用的就黑、金、蓝、红、钛灰。其中黑色是永远的痛。国内很多厂用的染料，日晒牢度不够，半年就发红。为啥呢？因为黑色染料其实是多种颜色拼出来的，比如藏青、红、黄按比例混合。紫外线一照，有些色团先分解，留下的就显红或显蓝。进口染料好一些，但价格贵五六倍！老板一算账，死活不用。所以你要是看到街边门窗的五金件，黑里透红，那八成是廉价染料惹的祸。✅解决办法：要求厂家用有机染料+无机封孔，或者干脆走电解着色，那是用锡盐镍盐沉积在孔里，耐候性吊打化学染料。

还有，氧化膜厚度直接影响颜色深浅。薄了发灰，厚了发闷。我们一般装饰性膜厚控制在8-15微米，硬质阳极氧化能到50微米以上，那是另一种玩法了——深棕色到灰色，像钻石一样硬，但脆得一掰就崩边。

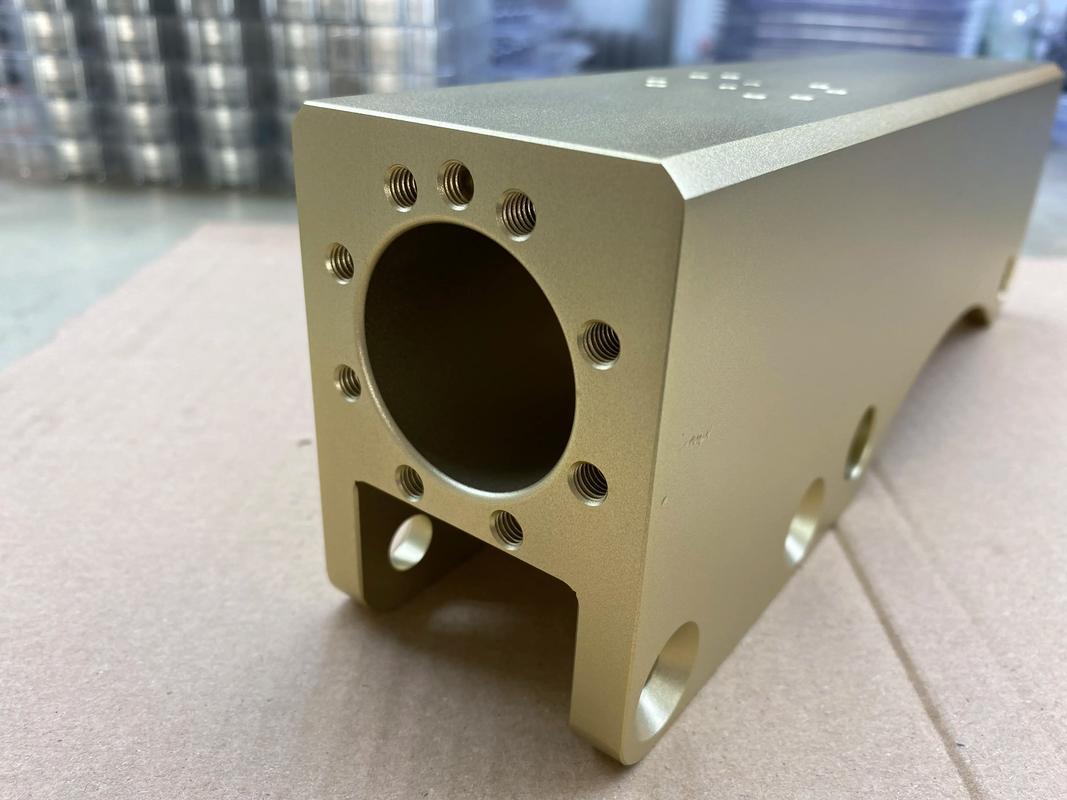

封孔：被大多数人低估的“最后一哆嗦”

阳极氧化膜如果不封孔，就是个吸附器。手汗、酸雨、调料全给你吸进去，然后吐不出来了。常见的封孔是沸水封孔，说白了就是把氧化铝的水合物堵在孔口。但沸水封孔能耗高，而且对一些染料有浸出效应。现在慢慢转向镍盐冷封孔、中温封孔，甚至无镍封孔——环保查得紧，含镍废水处理起来麻烦得要命。❗我在浙江一家工厂见过无镍封孔，做出来的铝壳盐雾能过500小时，但成本上去了，小厂根本扛不住。

问：为什么我的铝件阳极氧化后尺寸变大了？不是氧化膜部分嵌入基体吗？

哈，问到点子上了。没错，阳极氧化膜是双向生长的：大约三分之二向基体外膨胀，三分之一向内渗透。所以总尺寸其实是增加的，而且增加量大约是膜厚的一半多一点。举个例子，你预设膜厚10微米，外观面会往外长大概6到7微米。这对精密配合件简直是灾难。我们做过医疗器械的铝阀体，图纸公差±5微米，结果氧化完直接超差，全部报废。后来学乖了，先试片，测出增厚规律，然后预留余量，或者干脆氧化后研磨关键面。这行就这样，学费交够了才明白。

另外硬质阳极氧化的增厚更夸张，有时需要化学或物理抛光把表面去除掉。而且膜越厚，表面粗糙度越差，因为晶粒取向不同，氧化速率不一致，会产生“橘皮”。别指望Ra能低于0.4，除非你原始基材就镜面抛光，还得低温氧化。
