干了二十年模具，从电火花机床旁边的小学徒，到现在带着几十号人的车间主任。说实话，第一次看见那蓝幽幽的放电火花在工件上啃出形状的时候——我整个人是懵的。这玩意儿，没刀没刃的，怎么就咬得动淬火钢？
电火花加工到底是怎么一回事
简单讲，就是靠脉冲性火花放电，把工件上的金属一点点“烧”下来。工具电极和工件泡在工作液里，中间隔着几微米到几十微米的间隙——这距离，比头发丝还细得多。电源一通，电压冲到一定值，间隙就被击穿了，瞬间产生几千度的高温，金属表面直接熔化、气化。然后脉冲马上断开，熔化的金属被工作液冲走，如此反复，每秒成百上千次，甚至十万次。这想法，听着有点蛮，可它确实能做出别的工艺干不了的活儿。
但！别以为对着图纸就能干出来。早期我自己调机器，电极怎么走都不对，活脱脱一个败家子——电极哗哗地消耗，工件表面还糊得一塌糊涂。后来才明白，脉冲参数、冲液方式、抬刀动作，哪个环节懈怠了都不行。尤其是抬刀，有的老师傅说“抬刀是灵魂”，真不是矫情。
为什么EDM精度如此逆天？
答案就在那个非接触加工上。没有宏观切削力啊！你想，铣刀钻头切东西，总要用力顶着，工件一颤，精度就飞了。电火花呢？电极是不接触工件的，唯一的作用力可能就是工作液的冲刷。所以加工薄壁件、微细孔的时候，变形量可以控得很小。不过话说回来，能控得多小，得看你舍不舍得上好的机床。以前用过一台山寨机，标称μm级，实际跑起来，光栅尺抖得我心慌——误差直接干到了0.02mm，那还叫什么精密模具？

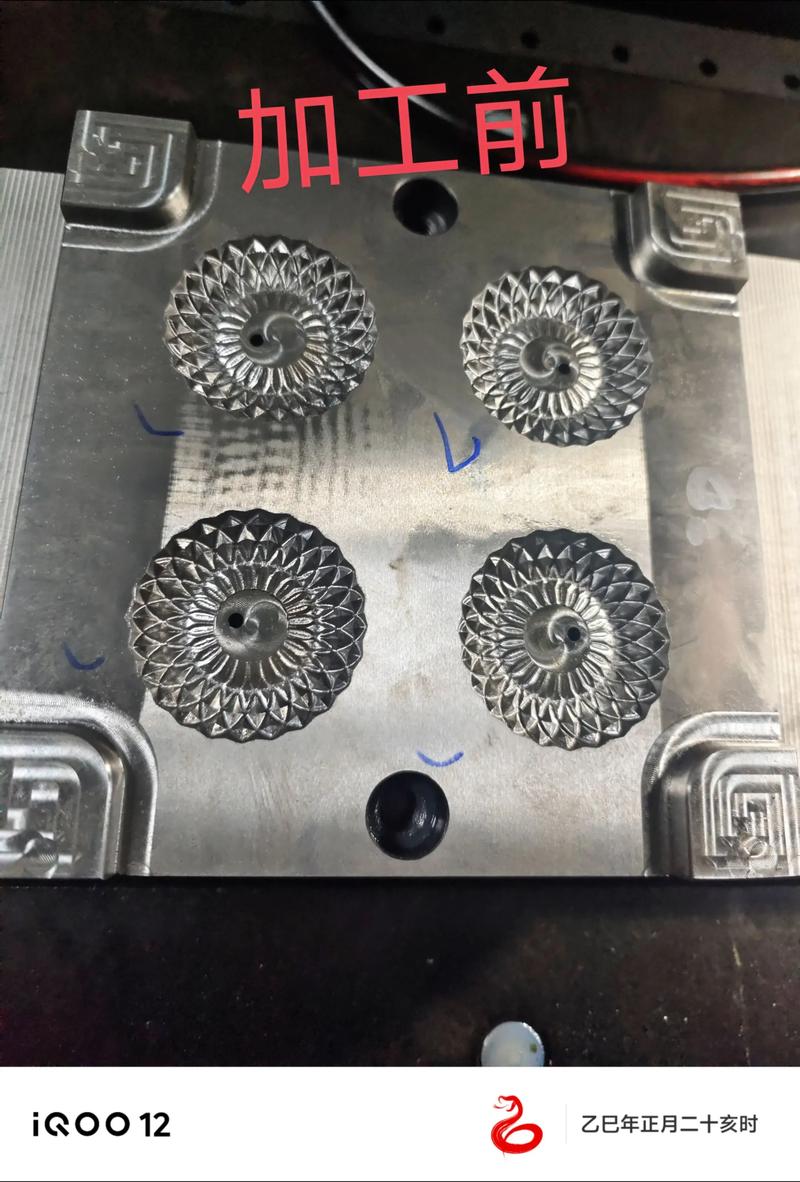

现在的情况好多了。最近厂里新进了一台镜面电火花机，配合摇动加工，出来的表面粗糙度能做到Ra0.1μm以下，拿手电筒一照，反光亮的能当镜子。❗ 但这里有个大坑：很多人以为镜面就是终极追求，其实过高的光洁度会导致模具脱模困难，还得加点纹理。每次看到新手死磕镜面，我都得吼回去：“够了！再抛就废了！”
几个让你头疼的实战问题
问：为什么我的电极损耗特别快，而且形状都变了？
答：这事儿我从不同角度看。首先，电极材料不对——用紫铜加工钢件，损耗确实大，特别是加工碳化钨那些硬骨头的时候。换铜钨合金试试，虽然贵点，但耐烧。其次，脉冲参数可能设得太“猛”了。峰值电流太大，脉冲宽度太宽，电极就会被反噬得厉害。有一次半夜赶工，为了快，我把电流加到40A，结果一个电极没干完半个腔就塌了角，那损失……教训值千金。还有，冲液绝对不能对着电极头部直冲，会加剧损耗且不稳定。得从侧面或底部冲，让液流稳定带屑。
问：电火花加工可以替代传统切削吗？
答：替代？想多了。切削是减法，EDM也是减法，但路子完全不一样。没有哪一种能完全吃掉另一种。别的不说，加工效率就差着数量级。铣床哗啦啦几分钟搞定的事，电火花可能要几小时。但是遇到深窄槽、异形盲孔、硬材料整体叶轮……就只能靠EDM了。还有就是，有些材料又粘又韧，切削不断屑，缠刀缠得你发疯，这时候电火花反而清爽。所以，💡 我总结就是：能用铣的就别放电，省时省钱；但铣不到的，别硬来，老老实实上电极。现在很多车间都搞混合加工，铣床先粗切，留量给电火花精打，效率翻倍。
这些年踩过的坑与捡到的宝
加工液的选择，以前不当回事，用普通煤油甚至液压油糊弄。结果一次操作失误，火花点燃了油雾，差点把眉毛烧没。现在都用专用电火花加工液，闪点高，分馏范围窄，健康得多。还有过滤器，必须勤换，不然加工时断时续，急了摔鼠标！
自动化这块进展飞快。以前换电极全靠手拧，现在六轴机器人自己换，还能自动测量、补偿。车间夜里关灯运行，早上去收工件，有种农场收菜的感觉。不过，自动化一上来，编程的要求就高了，G代码和CAM软件得玩得转。我师傅那辈人看不懂屏幕就骂，现在我们这辈得跪着学。
对了，三年前搞过一次微细电火花打0.1mm的细孔，电极是钨丝，直径比针尖还细。加工完了在显微镜下看，孔壁直挺挺的，几乎没有锥度。那一刻真的感慨，电火花虽然老，但潜力挖不完。✅ 建议做微细加工的朋友，直接用去离子水做工作液，排屑好，还能减少电极的二次放电。
说到底，电火花加工这技术，入门看着玄，干深了更玄。它不是靠蛮力，而是靠对脉冲、间隙、介质的精细感知。有时候一个活干得漂亮，自己都觉得有股子匠人劲儿。不过下一秒机器报警，又得回到现实骂骂咧咧去排除。这就是真实的EDM，不完美，但无可替代。
免责声明：文章内容来自互联网，本站仅作为分享，不对其真实性负责，如有侵权等情况，请与本站联系删除。
转载请注明出处：电火花加工（EDM）：那些课本不会告诉你的实战真相 https://www.dachanpin.com/a/tg/62566.html
