别把控制图当摆设!质量控制(QC)七大手法之SPC实战精要

质量控制(QC)七大手法的课堂上,控制图(SPC)常被捧得神乎其神。但跑到车间一看——全成摆设了。 打点、连线、贴墙上。完事儿。过程该失控还失控,产品该返工还返工。说句不好听的,这不叫统计过程控制,这叫统计过程表演。

原因呢?不是工具不行,是用的人压根没搞懂它想干嘛。控制图不负责抓问题,它只负责报警。你把报警器当诊断仪,能不废吗?

生产车间工人错误使用控制图
生产车间工人错误使用控制图

普通原因与特殊原因——这个分不清,后面全白费

控制图的灵魂就一句话:区分两类波动。一类是系统固有噪声,也叫普通原因,像机床的微小振动、环境温湿度波动,你没法彻底消除,只能接受。另一类是异因,比如刀具崩了、原料换批、新手顶岗,这些一旦冒头,控制图就该尖叫。

可笑的是,大多数厂子反着来——普通原因造成的点出界,他们一顿修整,结果越调越乱;真异常了,又视而不见,因为“以前也出过,没事”。这跟闭眼开车有什么区别?

❗ 记住:点出界不一定有鬼,但连续七点在中心线同一侧,鬼八成就在脚边。别死盯单点,要读模式。

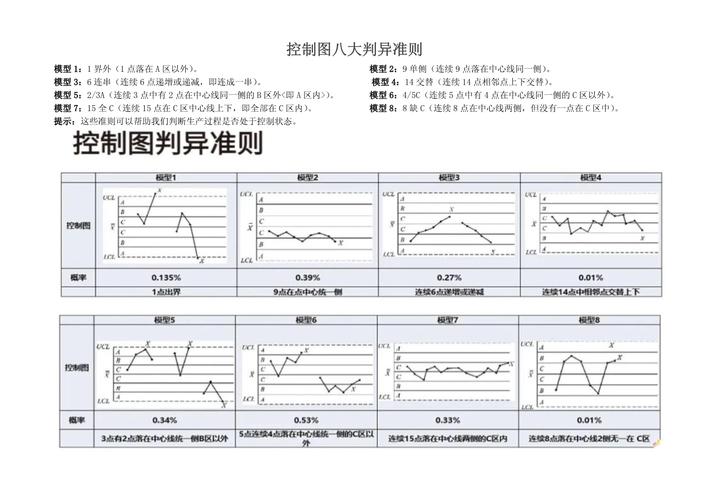

控制图八种异常判断模式图解
控制图八种异常判断模式图解

说实话,掌握控制图的门槛真不高。无非就是Xbar-R、P图、C图那几种,算个中心线和上下限,比高数简单多了。但实操里踩的坑,一个比一个离谱。

教科书不会告诉你的三个坑

教科书不会告诉你的三个坑
教科书不会告诉你的三个坑

第一坑:数据不分组,或者乱分组。 比如拿早班的数据打完点,晚班的数据接着用——那不是一张图,那是两张图拼起来的怪胎。这时候层别法就是救命稻草。班别、机台、原料批次,先分清楚,再做控制图,否则画出来的跳变你以为过程烂了,其实是班次差异。

第二坑:控制限算完就用一辈子。 过程明明改善了,波动变小了,你还用旧限度量新过程,等于用爷爷的血压标准测孙子。控制限必须定期重算,尤其当你真的消除了某个特殊原因后。这步懒不得。

第三坑:把规格限画在控制图上。 这是行业里的高频蠢操作。客户要求的公差上下限,跟过程能做到的控制上下限,压根不是一回事。画上去只会误导,以为逼近公差就是危险,却忽略了过程本身早已偏移。💡 记住:控制限看过程能力,规格限看产品合格,俩线一混,脑子就乱。

说到这里,不得不提一句检查表。控制图吃的就是数据,数据来源乱七八糟,图就是废纸。所以我一直强推在收集阶段就用〈时间序列检查表〉,简单勾记,又不容易漏。别小看这张纸,这是SPC的粮草。

问:控制图报警了,我该怎么排查?

答:别慌。先确认不是数据误录,然后拉上工艺、设备、生产的人,用因果图(鱼骨图)撸一遍可能因素。人机料法环测,挨个过。实在找不到,再用柏拉图聚焦一下近期缺陷类型,说不定关联性就浮出来了。记住,控制图只告诉你“有异常”,不告诉你“异常在哪”,后面的侦探活,得靠手法组合拳。

问:现在都工业4.0了,控制图还有必要手工画吗?

答:你这话问得就外行。手工画图是练内功,让你理解波动本质。但上了规模,靠人盯图等于谋杀利润。我们现在推的是在线SPC系统,数据从PLC或传感器直采,实时判异,自动发警报——甚至联动设备停机。但内核逻辑还是那套。见过太多厂,花几百万上系统,就因为基础手法没吃透,参数设得五花八门,结果系统天天嚎,最后被当成噪音关掉了。你说冤不冤?

上个月我去一家汽配件厂,他们搞新能源电池壳体加工,关键尺寸全检数据都进了数据库,可控制图愣是没人看。后来发现是直方图没用好——过程能力指数CPK低得吓人,但直接看控制图因为规范限没显示,竟然觉得挺稳。你瞧,七大手法单打独斗就是废,串起来用才是正道。

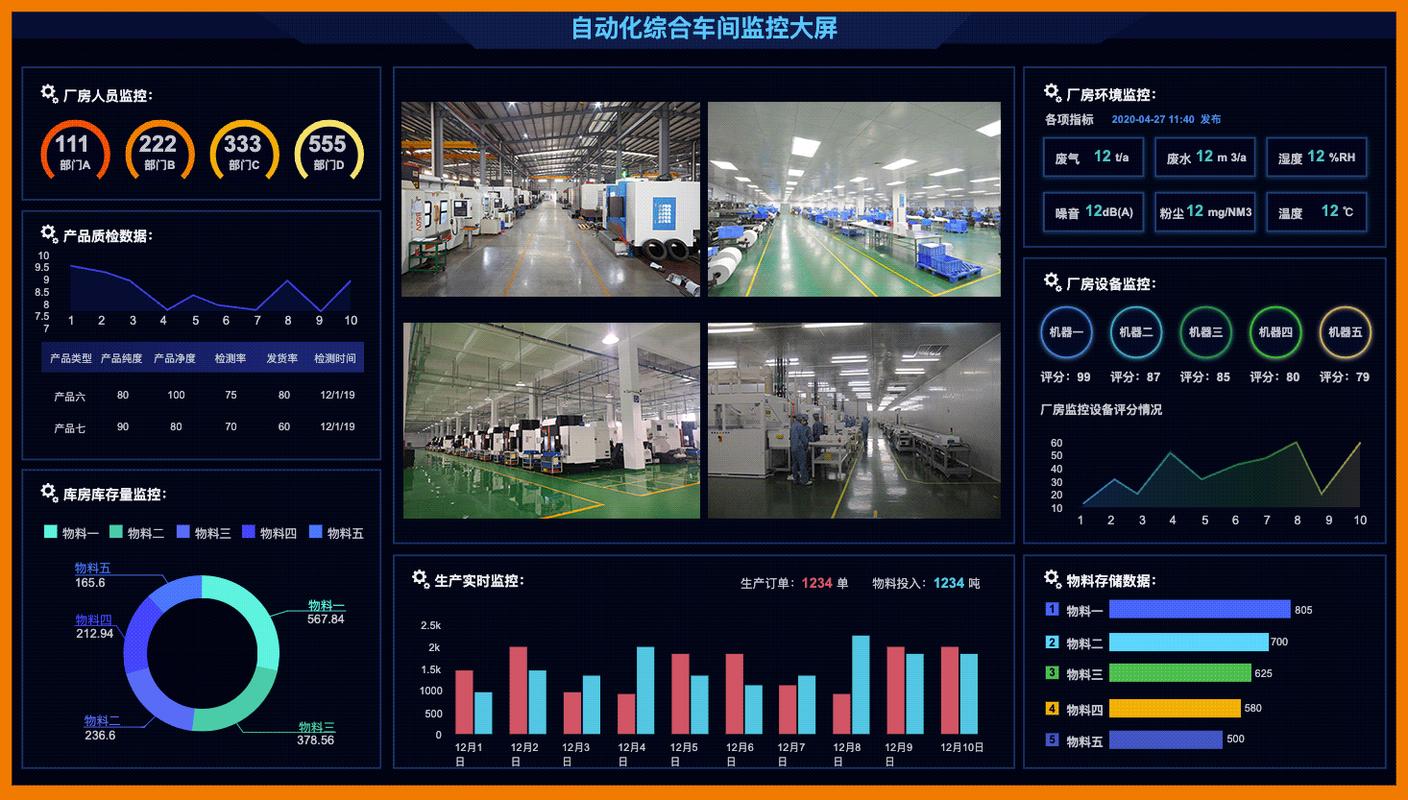

新能源电池壳体加工车间SPC系统监控大屏
新能源电池壳体加工车间SPC系统监控大屏

质量控制(QC)七大手法,哪个都不是孤岛。散布图能帮你找变量关系,层别法防止数据失真,柏拉图帮你锁住关键少数……而控制图,是那个不间断的哨兵。这七样东西,像一套工具箱里的家伙,你非要拿扳手敲钉子,怪谁?

最后抛个观点——控制图不是用来应付审核的。它真正的价值,是在你的工艺还没烂到出不良品之前,就揪出苗头。这叫预防,比检验高级一百倍。可大多数人,宁愿花三倍人力去全检,也不愿花半小时研究一下图的趋势。

想想吧,你的控制图,是贴在墙上的,还是长在脑子里的?
