时间敏感网络(TSN):为什么你的工厂网络该换“实时”大脑了?

说实话,我第一次听到时间敏感网络(TSN)的时候,觉得这又是哪个标准组织搞出来的花头。毕竟工业圈从来不缺新名词,对吧?可后来,我亲眼看到一条汽车产线因为网络延迟导致停机——每分钟损失近两万欧元。那一刻,我才真正意识到:确定性通信不是锦上添花,是生死线。

TSN到底解决了什么真问题?

传统以太网,用过的都知道。它那“尽力而为”的脾气,在办公室传文件还行,丢个包重传就是了。但到了工业现场?❌ 绝对不行!一个控制指令晚到几毫秒,机器人手臂就可能撞上工件。TSN就是IEEE 802.1工作组的系列标准,把确定性注入了标准以太网。

它不是什么天外飞仙,而是给以太网加上了时间同步、流量调度、无缝冗余这些硬核能力。想象一下,一条混合了实时控制流、视频流和普通IT数据流的网络里,TSN能让关键数据像救护车一样畅行无阻,其他数据自动让路。💡

时间敏感网络流量调度示意图 工业以太网
时间敏感网络流量调度示意图 工业以太网

但说来好笑,早些年我们还在争论Profinet、EtherCAT这些工业以太网协议谁会一统江湖。结果IEEE悄悄出手,用“标准以太网+TSN”的方案,直接把很多专有协议逼到了墙角。不过话说回来,那些实时性要求极高的运动控制,EtherCAT依然有优势——技术演进从来不是非黑即白。

部署TSN,巨头们在忙什么?

去年在汉诺威工博会上,西门子、ABB、三菱的展台都在狂推TSN交换机。三菱甚至把TSN做进了iQ-R系列PLC里。❗ 注意,这可不是实验室样品,是能在你工厂里跑的真东西。

有个细节我印象很深:某家交换机厂商的工程师给我演示,他们用IEEE 802.1AS-Rev时间同步协议,可以把整个网络节点的时钟偏差控制在不到1微秒。这意味着什么?分布式伺服驱动、多轴同步这些过去要靠昂贵专用硬件的功能,现在可以在标准以太网上实现了。成本哗啦啦地往下掉。

三菱电机TSN-enabled PLC在汽车焊接线应用
三菱电机TSN-enabled PLC在汽车焊接线应用

不过,也别高兴太早。我见过一些工厂,上层IT部门坚持要用标准的TCP/IP,下层OT部门又死守Profinet CBA(版本太老了)。TSN想打通这堵墙,不光要技术,还得靠人——跨部门协作才是最大的坑。

问与答:现场工程师的尖锐问题

问与答:现场工程师的尖锐问题
问与答:现场工程师的尖锐问题

问:我们厂现在用着Profinet RT,跑得好好的,干嘛折腾TSN?

答:这个问题我们去年在一个风电设备厂讨论过。Profinet RT确实能满足你当前的圆度加工需求,但如果你计划上预测性维护,要采集大量振动数据、还要远程更新固件,现有网络带宽和确定性可能就撑不住了。TSN允许你在同一根线上跑高优先级的运动控制帧和低优先级的诊断数据,不用再拉两套网络。长期看,总成本更低。更何况,新设备越来越多原生支持TSN,你不可能永远守着老协议。

问:中小企业,就三台机床,上TSN是不是杀鸡用牛刀?

答:也不一定。如果你只是离散的几台设备,确实没必要立刻换。但如果你计划把机床、AGV和立库组网,让它们协同工作(比如自动送料),TSN的低延迟和精准调度就很有价值。可以考虑先从关键工序试点,比如用边缘网关+TSN交换机把核心设备圈起来。别被卖设备的忽悠着一次性全换——那种方案十个有九个烂尾。

TSN+OPC UA:工业4.0的最后一块拼图?

TSN+OPC UA:工业4.0的最后一块拼图?
TSN+OPC UA:工业4.0的最后一块拼图?

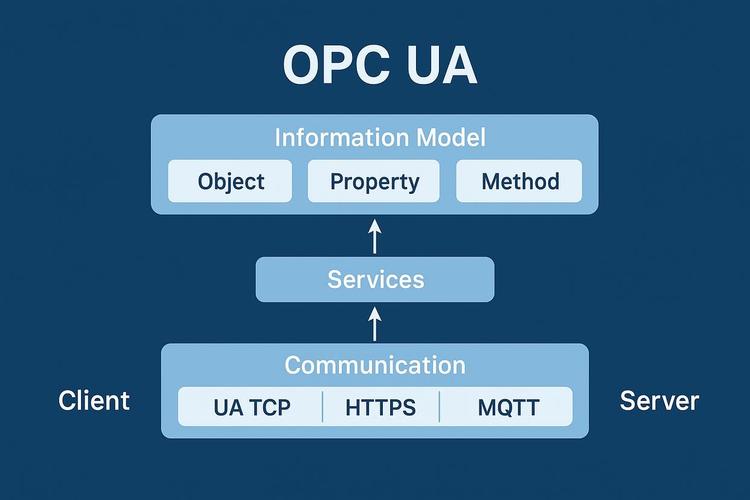

聊TSN不可能绕开OPC UA。OPC UA解决了语义互操作的问题,但过去它在实时性上是个短板。现在OPC基金会搞出了OPC UA over TSN,直接把TSN当作传输层。这事儿很妙——从传感器到云端,一套协议栈贯通,再也不需要各种协议网关来“翻译”了。

我在一个智能水表项目里见过这种架构:现场数万个传感器,通过TSN交换机汇聚到OPC UA服务器,再馈入Azure IoT Hub。端到端延迟小于2毫秒!说实话,看到测试数据的时候,我对着屏幕乐了半天。那种感觉就像当年第一次用光纤代替双绞线——世界突然敞亮了。

但理想很丰满,现实有点骨感。OPC UA over TSN的配置复杂度不低,尤其是网络规划要依赖集中式网络配置(CNC)。我们团队曾经为了一个机械手抓取应用调试TSN流预留,三个人搞了一整周。唉,工具链成熟度还有待提升。

现在上车还是再等等?

现在上车还是再等等?
现在上车还是再等等?

我的建议很直接:如果你正在规划新产线,或者老产线改造涉及网络部分,一定要把TSN纳入评估。别等到设备都买回来了,才发现交换机不支持802.1Qbv,到时候哭都来不及。

对于设备制造商,该研究一下你的设备如何支持TSN了。不是让你立马全系列改造——但至少要在新一代控制器里预留硬件MAC支持。我认识一个做包装机械的老板,去年直接在Beckhoff的EtherCAT基础上叠加了TSN桥接功能,就为了兼容一家大客户的TSN主干网。结果那笔订单拿得比预期顺利得多。💪

最后说句掏心窝子的话:工业通信这行当,从来不是技术最新最牛的赢,而是生态最广的赢。TSN背靠IEEE和大量芯片厂商(博通、恩智浦都在推TSN芯片),生态势头已经压不住了。早一天了解,就少一分被动。

(全文完,思考基于亲身项目经历,欢迎拍砖)

免责声明:文章内容来自互联网,本站仅作为分享,不对其真实性负责,如有侵权等情况,请与本站联系删除。
转载请注明出处:时间敏感网络(TSN):为什么你的工厂网络该换“实时”大脑了? https://www.dachanpin.com/a/tg/62787.html

赞 (0)

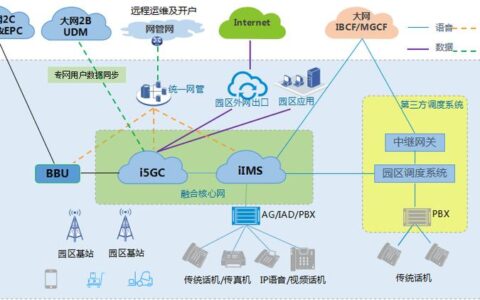

5G专网(工业):从车间现场的“信号焦虑”到真正的确定性网络
