计算机辅助设计(CAD):从晒图室到云端协同,一位老工程师的午夜独白

凌晨两点,我盯着屏幕,第4次把壁厚从2.3毫米改回2.35。十年前,这种改动意味着——掀开晒图纸,跪着刮掉一条墨线。房间里全是氨水味。

但现在?鼠标一点。下一秒又想骂娘:参数联动崩了,装配体红了38处。这就是计算机辅助设计(CAD)的日常:爽的时候像上帝,崩的时候想砸了这块Wacom。

不过话说回来,没CAD,我们现在连砸屏幕的机会都没有——还在用圆规扎自己大腿呢。

💡 甩开图板那一下,其实挺疼的

💡 甩开图板那一下,其实挺疼的
💡 甩开图板那一下,其实挺疼的

90年代我们厂搞技改,从AutoCAD R12开始。老师傅们集体抵触——不是保守,是害怕。一根0.5铅笔画出的弧线,电脑上得输入四个参数。当时我想:这辈子学不会了。

然后呢?2003年突然发现,自己已经记不清丁字尺的握感了。SolidWorks的拉伸切除,比转笔刀还利索。但真正改变行业的不是二维电子图板,是三维参数化建模。设计一台减速器,以前得画三视图,现在直接搭积木——干涉检查?⏱️旧时代得两个人趴桌上对图三天。现在?伺服电机刚转起来,软件就弹出红色高亮。

不过我还是怀念晒图时的蓝光。那种物理感没了。现在的年轻设计师,很多摸过数控铣床但没刮过研削底座——这断层,CAD补不上。

🤯 装配体装完那一刻,我突然意识到这行变了

去年接了个非标自动化产线项目。12台机器人,300多个气动元件。我们用CAD协同平台,德国客户在斯图加特改一个导轨固定座,上海这边同时刷新。

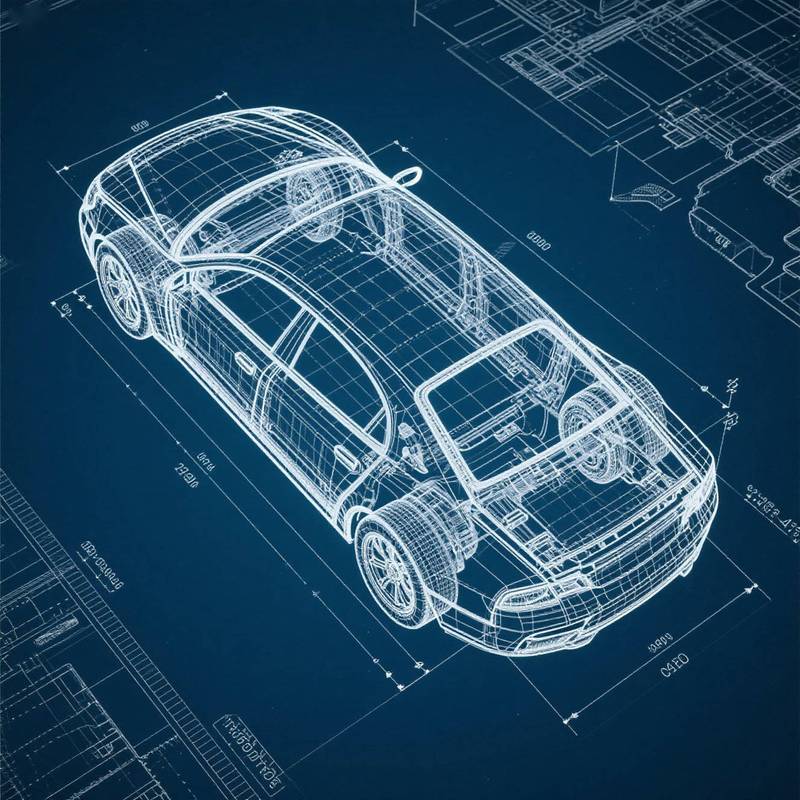

工业设计师在曲面屏幕前调整3D CAD装配体模型
工业设计师在曲面屏幕前调整3D CAD装配体模型

但最要命的是设计意图的传递。一个沉头孔,如果当初没用Hole Wizard而是拉伸切除,后面工艺工程师想自动生成孔表就懵逼。——这个坑我掉进去过,差点误了交期。

说实话,现在很多企业把CAD当三维画笔,根本不用特征树控制,零件个个是“死肉”。这就失去了计算机辅助设计的核心:可追溯的几何逻辑。参数化不是炫技,是让模型活起来。

问:专家,中小企业用三维CAD总觉得效率不行,怎么破?

答:❌别一上来就学大厂搞自顶向下设计。先养好习惯:每个草图都全约束,别留蓝线;命名特征别用“拉伸-139”;在装配体中多用参考几何体代替零件曲面约束,不然将来改一个孔,整个产线坐过山车。还有一个很多人忽略的:合理使用配置和设计表。同一款气缸安装板,别建三个文件——用配置,让BOM表自己读懂。这样能省40%维护时间。

⚙️ CAD到CAM:那0.01毫米的恩怨

我们车间有台五轴德马吉,精度能跑到±3μm。但编程员天天骂设计部:明明一个清根处理就能避开干涉,非得在CAM里用球刀一点点爬。

这就是设计与制造脱节——基于模型的定义(MBD)喊了十年,很多公司还是图纸为主。PMI(产品制造信息)标注在三维里,车间屏幕直接读。✅我见过最狠的案例:一家长沙工程机械企业,把焊接符号直接锚在模型上,质检拿平板对照,错一个加强筋都能实时报。

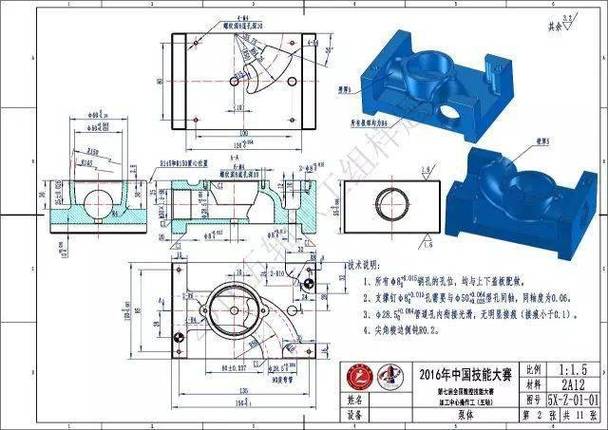

五轴加工中心正在根据CAD模型切削金属零件,切屑飞溅
五轴加工中心正在根据CAD模型切削金属零件,切屑飞溅

但实现MBD,先得把公差分析师请进设计评审会。搞CAD的人往往只会标理论尺寸,却不知道车间的卡尺是怎么怼上去的。

问:现在都在谈AI生成式设计,这东西真能替代工程师吗?

答:上周我用某软件的生成式设计优化一个连杆,输入载荷、保留区域、避让空间,它给我生成了47种骨架——其中第23种,像骨骼长出的网状结构,减重31%还满足疲劳寿命。但你说它能替代我?差远了。它不会说“这个方案模具芯子抽不出来”。所以计算机辅助设计的未来,是人做决策,AI做穷举。只不过,你得先学会怎么向算法描述“我希望它看起来别那么怪异”。💀

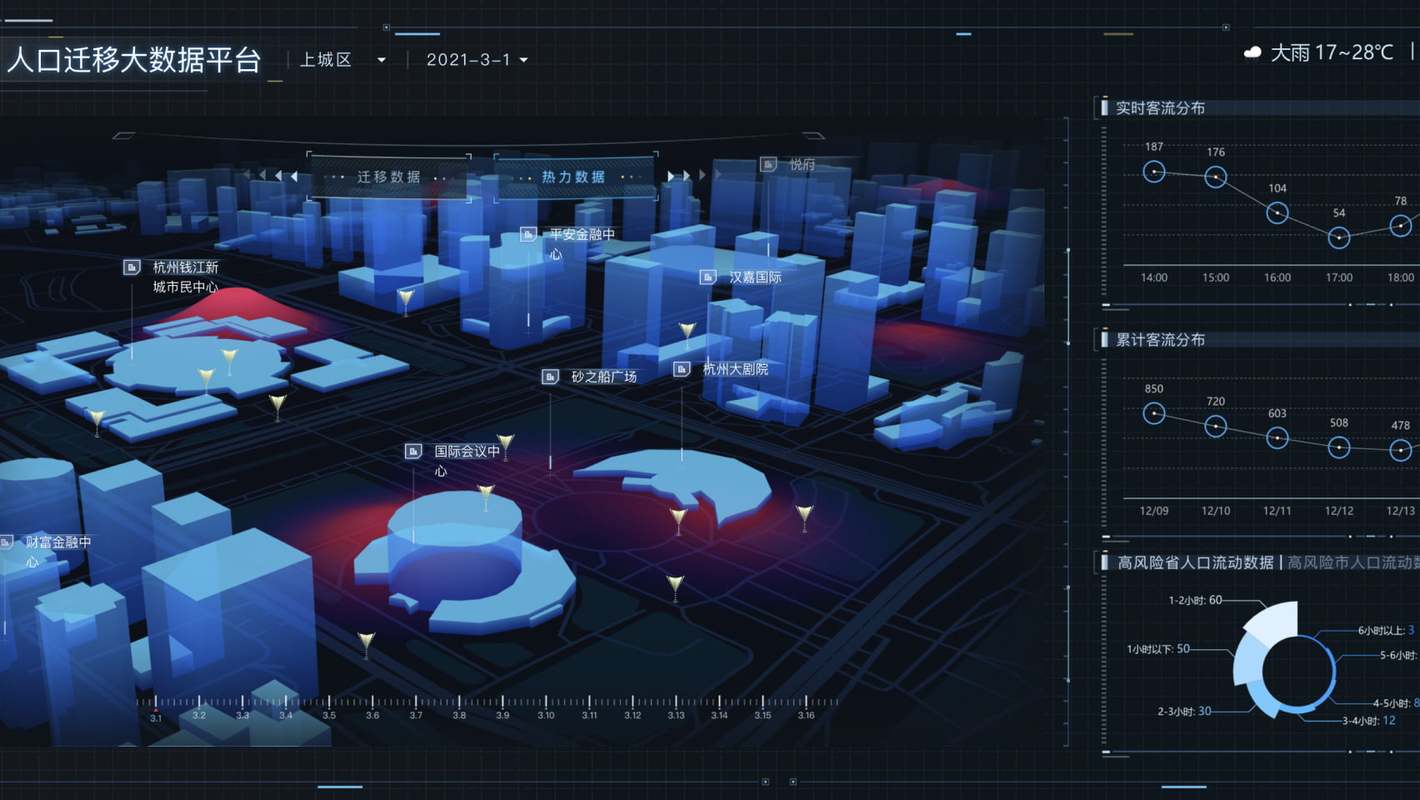

🌐 云端和数字孪生:别再只把模型存本地了

🌐 云端和数字孪生:别再只把模型存本地了
🌐 云端和数字孪生:别再只把模型存本地了

去年出差路上,手机看了个零件剖视图,顺便批注一条尺寸变更。这在以前不可能。现在所有数据都在云端,版本冲突?自动给锁上。但新的烦恼来了:数据安全。有些厂至今要求内部服务器,网线拔掉的那种。

我更感兴趣的是数字孪生。不是那种PPT里的概念,而是实打实把CAD模型与现场PLC信号对接。一台压铸机的合模曲肘,模型里能实时反馈应力。那次我们靠这个提前发现一根导柱的疲劳微裂纹——要不是CAD模型里的红色预警,下周估计就要崩断停产。

不过搭建这一套,光模型轻量化就掉层皮。一个复杂装配体转成Web端可浏览的格式,细节丢失、螺纹孔全变成光孔。这时候得人工重新挂属性。说白了,工具在进步,但工艺知识还得塞回人脑。

至于那些把数字孪生当3D动画宣传的领导——你给他看实时数据,他说“哦,挺漂亮”。那一刻,我理解了九十年代老师傅看我们敲键盘的心情。

计算机辅助设计没有终点。我们只不过从一种介质,跳进了另一种——从硫酸纸到像素,从像素到数据流。
