计算机辅助工程(CAE):那些年,我们踩过的坑和捡到的宝

老实说,第一次用CAE软件分析一个变速箱壳体的时候,我整个人是懵的。网格划出来了,边界条件设好了,一运行——满屏红色。应力超标!变形超大!我当时后背发凉,心想完了,这设计得推翻重来。结果呢?是单位忘了换算。这种低级错误,相信不少人都犯过。CAE这玩意儿,真是让人又爱又恨。

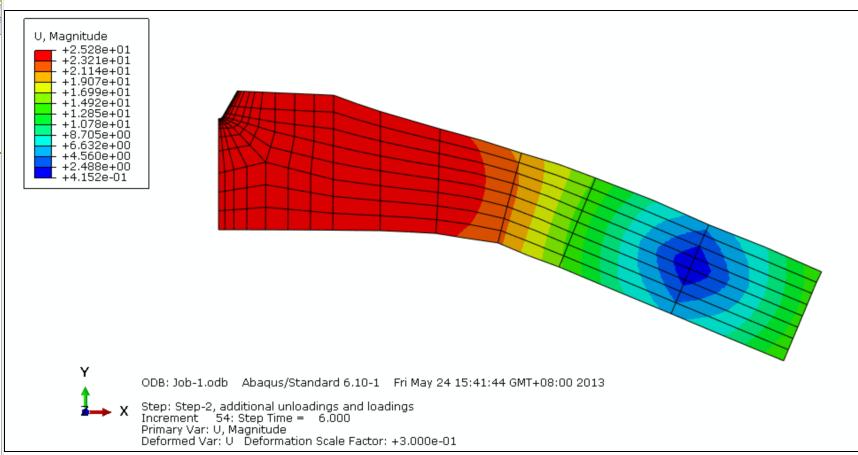

变速箱壳体有限元分析应力云图红色超标
变速箱壳体有限元分析应力云图红色超标

计算机辅助工程,说白了,就是咱们工程师的“虚拟试错场”。不用真的把原型做出来,不用上试验台架爆了才知道哪里薄弱。省下的不只是钱,更是时间。但——前提是你会用,而且得用对。用错了,还不如不用。

模型简化这事儿,从来不是“省事儿”

模型简化这事儿,从来不是“省事儿”
模型简化这事儿,从来不是“省事儿”

刚入行那会儿,我特别追求“全”。一个装配体,螺栓、垫圈、倒角、甚至铸造圆角,全给它画上,全给它划网格。跑一个算例得要三天。后来师父看了一眼,骂了一句:“你这算出来的结果,还不如我用手估算的准。”为什么?因为接触设置多到CPU烧糊,非线性收敛困难得一塌糊涂。实际上,很多特征对整体强度、模态影响微乎其微。倒角该去掉就去掉,螺栓可以用梁单元简化,甚至对称结构取一半分析就行。这不仅仅是节省计算资源,更是抓住主要矛盾。现在想想,做CAE跟做人一样,不能啥都想要。

问:搞仿真最怕什么?不是软件崩溃,而是结果太“漂亮”,漂亮得让你怀疑人生。

答:没错。应力永远小于屈服极限,变形微米级,模态频率完美避开共振区——这往往意味着边界条件设错了,或者简化过度了。有一次分析一个支架,怎么算都OK,装车一跑就裂了。回头查,发现焊接部位的约束设成了刚固,实际焊缝是柔性的。所以说,最可怕的错误是看起来没有错误。一定要用工程直觉去审视结果,不符合常理的“完美”就是危险信号。

前处理:决定80%成败的“脏活累活”

很多人觉得CAE就是点个求解,看云图。大错特错。真正花时间的是前处理——几何清理、网格划分、材料属性、接触定义。尤其网格,六面体还是四面体?一阶还是二阶?多大的网格尺寸合适?这里面道道太多了。我见过有人用四面体自动划分,结果应力集中处由于网格畸变算出的应力高得离谱,吓了自己一跳。后来改成高阶六面体,应力降了快一半。

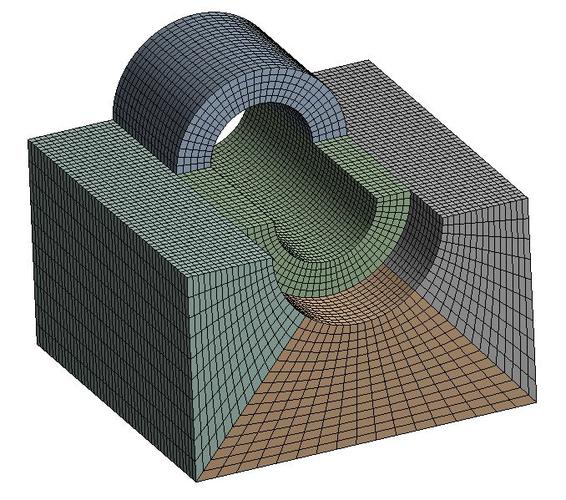

发动机缸体六面体网格划分效果对比图
发动机缸体六面体网格划分效果对比图

问:网格无关性验证真的有必要做吗?每次加密网格再算一遍,好麻烦。

答:必须做!而且不只是为了发论文。不做网格无关性验证,你怎么知道当前结果不是随机的?我一般至少选三套网格,尺寸逐次减半,看关键部位的应力变化。如果前后两次误差小于5%,就认为收敛了。记住,没有经过无关性验证的仿真结果,就是一个数字游戏。懒得做的后果往往是:报告交上去,被人一句话怼回来——“你网格密度多少?验证过吗?”那场面,别提多尴尬了。

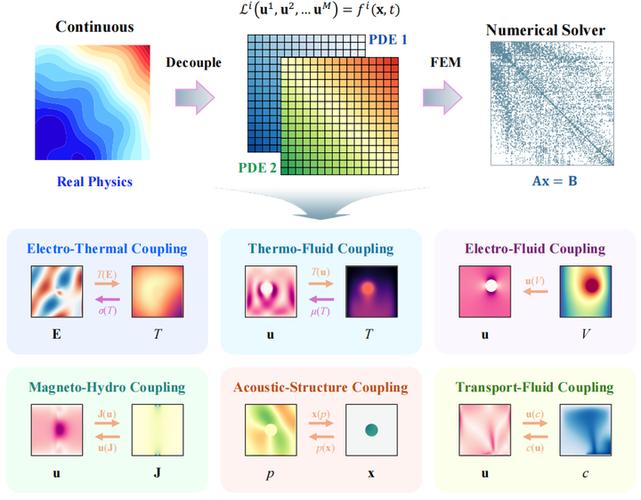

多物理场耦合:当“简单叠加”不再管用

多物理场耦合:当“简单叠加”不再管用
多物理场耦合:当“简单叠加”不再管用

以前做分析,往往是单一物理场就够了。结构强度、流体、热,各算各的。但现在不行了,尤其是新能源行业。电池包热管理,你得同时考虑电化学发热、冷却液流道设计、结构振动疲劳。强耦合迭代起来,收敛性极差。有一次算一个电机控制器,流固耦合传热,来回迭代了三十多步,残差还在振荡。最后发现是流体域一个细缝没处理好,网格质量太差。这玩意儿,真是一点点小瑕疵就放大成灾难。

说实话,CAE发展到今天,已经不只是分析工具了,它在推着设计走。比如拓扑优化,输入包络空间和工况,算法直接给你生出一个最优形状,那不是工程师能凭空想出来的。再比如参数化建模与DOE实验设计,可以一夜之间跑几百个方案,找到最稳健的参数组合。这种能力,在降本减重的大环境下,简直是利器。但——别高兴太早。优化结果还得靠工程师判断,算法不知道工艺,不知道成本,更不知道审美。直接拿来用,往往是个四不像。所以啊,人始终是核心。

最近在尝试用机器学习代理模型替代部分重复性高的分析工作,初步见效,但训练数据还是要靠传统CAE提供,相当于用CAE养了一个数字分身。这条路,任重道远。

总结?不,没什么好总结的。CAE就是个需要你不停踩坑、不停琢磨的东西。它不会让你省心,但会让你越来越值钱。只要你还干这行,就得跟它死磕。就这样。
