变频驱动(VFD)节能神话的破灭与真相

上个月去一家水泵厂出差,车间主任老李拉着我抱怨:“不是说装上变频器能省30%电吗?我这电费单子怎么纹丝不动?” 我看了眼控制柜——好家伙,工频运行,变频器面板上赫兹数死死钉在50。这笑话闹得……其实不新鲜。十年了,这种事儿我见多了。变频驱动(VFD)这玩意儿,用好了是印钞机,用歪了就是铁疙瘩。

节能的前提:工况匹配度

很多人一上来就问:“节电率多少?” 这问题本身就问错了。✅ VFD的节能逻辑建立在改变电机转速、从而降低无用功上。风机水泵类平方转矩负载,流量与转速一次方成正比,功率与转速三次方成正比——转速降10%,功率降27%,理论摆在那儿。❗ 可你要是把它用在恒转矩设备上,比如传送带、压缩机,转速一降,活就干不了,何谈节能?

举个例子。某化工厂的冷却水泵,原先阀门开度60%,电机工频嗡嗡转,大量能量耗在阀门节流上。上了VFD之后,阀门全开,用变频调转速控流量,实测节电41%。值。但隔壁车间的混料机,也想照猫画虎,结果转速一低扭矩不够,料出不来,最后乖乖调回50Hz——白花钱。

说实话,判断能不能节能就一条:你的负载特性曲线和工艺要求允不允许降速。降速还能满足生产,才有得省。否则就是瞎折腾。

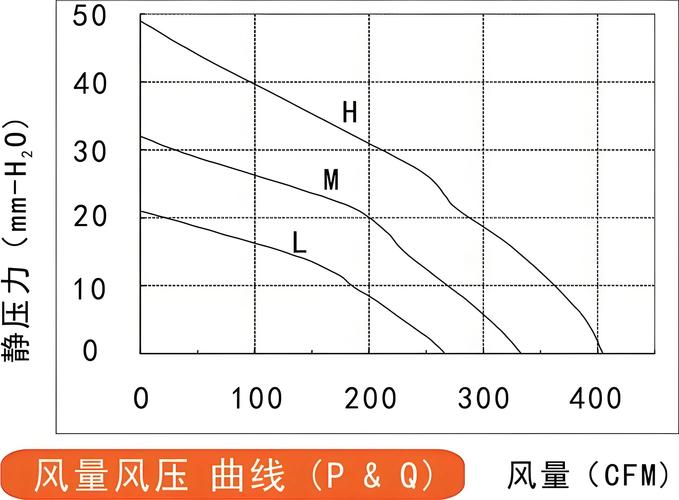

风机水泵变频节能曲线对比图
风机水泵变频节能曲线对比图

选型时那些容易被忽略的参数

节能的故事讲多了,容易让人忽略另一层: VFD是个电力电子设备,它对电网和电机本身的影响,选型时不想清楚,后患无穷。

谐波污染才是最隐蔽的坑。六脉冲整流前端,电流畸变率动不动就超过30%,电网上其他设备莫名其妙发热、误动作。我见过一家精加工车间,VFD一开,隔壁数控机床精度就飘。最后加了有源滤波器才稳住——那滤波器价格,比两台VFD还贵。

还有du/dt与电机绝缘。普通电动机绕组绝缘设计没考虑高频脉冲,VFD输出的PWM波前沿陡峭,反复冲击,匝间绝缘老化加速,用不了多久就击穿。💡 想省钱用普通电机?可以,但请加输出电抗器或正弦滤波器,要么就老老实实选变频专用电机。

另外,电缆长度、EMC接地、制动单元……这些参数翻说明书时,十个人有九个直接跳过。真到现场发热跳闸了,才想起打电话骂供应商。

变频电机绝缘结构示意图
变频电机绝缘结构示意图

智能工厂里的VFD新角色

智能工厂里的VFD新角色
智能工厂里的VFD新角色

这几年,VFD开始长“脑子”了。物联网、边缘计算一加持,它不再是个单纯执行器,反倒成了产线健康监测的神经元。电机电流波形的细微变化,能反推轴承磨损、对中不良,甚至负载异常。某汽车零部件线,VFD采集的数据实时上传,AI模型预警过三次潜在故障,避免了非计划停机——一次停机损失十几万,这比省那点电费实在多了。

不过话说回来,智能化是好,可基础配置没整对,再聪明也没用。对吧?

问:风机水泵用VFD真能省电吗?

答:看工况。阀门调节的离心式风机水泵,用VFD取代阀门节流,节能效果显著,一般节电20%~50%。但如果是恒压供水且已经用了稳压罐,或者风机常年满速运行,节能空间就很小。关键得实测当前运行数据,算投入产出比,别听销售拍胸脯。

问:普通电机能直接配VFD吗?

答:短时间、轻载、不频繁启停,勉强可以。但建议加强绝缘等级(起码F级),电机散热风扇得独立供电,否则低频时散热差容易烧。长远看,最好用变频电机,或者加装正弦滤波器。否则哪天匝间短路了,电费没省下来,先赔一台电机。

写到这儿,想起我师傅一句话:VFD是工具,不是魔法棒。你得懂它脾气,顺着毛捋,它才给你好好干活。
