机械加工（切削）避坑指南：从切屑颜色预判刀具寿命，老师傅的直觉科学吗？

先别急着按循环启动

入行头三年，我一直以为切削就是装刀、对刀、按按钮。直到有一次，加工一批304不锈钢轴，干了不到十件，刀片就崩了。工件表面像狗啃的。废品堆成山。老板的脸，比切屑还黑。💡 那时候才明白，机械加工（切削）真不是力气活，是细节的较量。

最近和几个老伙计聊天，说起“切屑颜色”这事儿。有人觉得玄乎，有人奉为圭臬。说实话，切屑的颜色，确实能告诉你很多信息——就像看一个人的脸色能猜出他是不是发烧了一样。但这里面有坑，也有科学。

切屑的颜色密码

来，我们简单粗暴点。切屑颜色的变化，本质上是氧化膜厚度在捣鬼。不锈钢切屑，从银白色→浅黄→深黄→紫红→蓝色→蓝黑，温度是逐步升高的。干式切削高速钢时，如果切屑呈深蓝色，切屑底部温度大概在600℃上下。这时候刀具的硬质合金基体可能已经开始软化，磨损急剧加快。❗ 但注意，这只适用于特定材料！别拿钛合金套这个颜色表，会坑死你。钛合金切屑要是蓝了，温度早就破千，刀早烧红了。

有一次我加工316L，切屑出来是漂亮的淡金色。表面光洁度Ra0.8以内。结果操作工觉得速度太慢，私自把主轴转速调高了20%。切屑马上变成深紫色，零件尺寸开始漂移。20件后，刀尖有肉眼可见的崩口。所以，颜色是窗口，但前提是你得知道正常窗口长啥样。

问：既然切屑颜色能反映温度，为什么不能所有材料通用一个颜色标准？

答：老铁，不同材料导热系数、热容、氧化特性都不同。比如铜，导热快，切屑可能不变色但热量全传工件和刀上了；铸铁含石墨，本身是黑的，看不出颜色变化。最可靠的办法：给自己常干的材料建一个“颜色-参数-刀具寿命”对照表，贴在床头。真的，比任何理论公式都管用。而且还要考虑切削液——湿切时颜色可能被冲洗或淬火效应改变。

缠屑？那是在给你上课

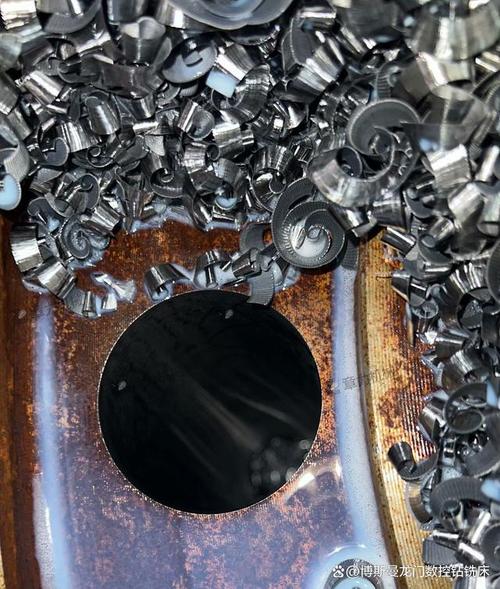

比崩刃更烦人的是什么？缠屑。💢 长条屑缠在刀杆、工件、卡盘上，像银色海草，分分钟把表面划伤。我见过自动线因为缠屑导致机械手抓取失败，停线半天。损失？不敢想。

断屑，从来不是玄学。核心在切屑卷曲半径和断屑槽设计。现代刀片断屑槽型分精加工、半精加工、粗加工，都有对应的进给和切深窗口。你非要用精加工槽型去干大切深，那只能收获一堆钢丝球。还有切削参数：增大进给量，切屑变厚，容易折断；降低切削速度，切屑变软，反而容易缠。这些经验，都是从一堆废刀片里翻出来的。

有一次客户送来一批难加工的高温合金，缠屑严重。我们试了七八种刀片，最后发现某品牌的一种“波浪刃口”断屑槽效果奇佳，但必须配合高压冷却从后刀面射入。高压冷却不仅能降温，还能像剪刀一样辅助断屑。🚀 现在很多工厂升级了70bar以上的高压泵，就是为了这个。如果没有高压泵，用压缩空气对刀尖吹，有时也有奇效——当然，要注意防护，铁屑飞舞不是闹着玩的！

问：加工软钢时，切屑细碎但总是飞到防护门内堆积，有没有办法改善？

答：碎屑满天飞？首先检查排屑器方向，其次可以调整冷却液喷嘴角度，让切削液形成定向冲刷流。还有一个小技巧：适当降低切削速度，增加切屑的连续性，让它不那么碎，也许会好一些。不过最彻底的，还得从断屑槽和进给匹配下手。如果槽型太偏重断屑，碎屑会粉末化，这时牺牲一点断屑能力，换取较长的“6”字或“9”字形切屑，反而更好排。经验之谈，信不信由你。

刀具磨损，不只看后刀面

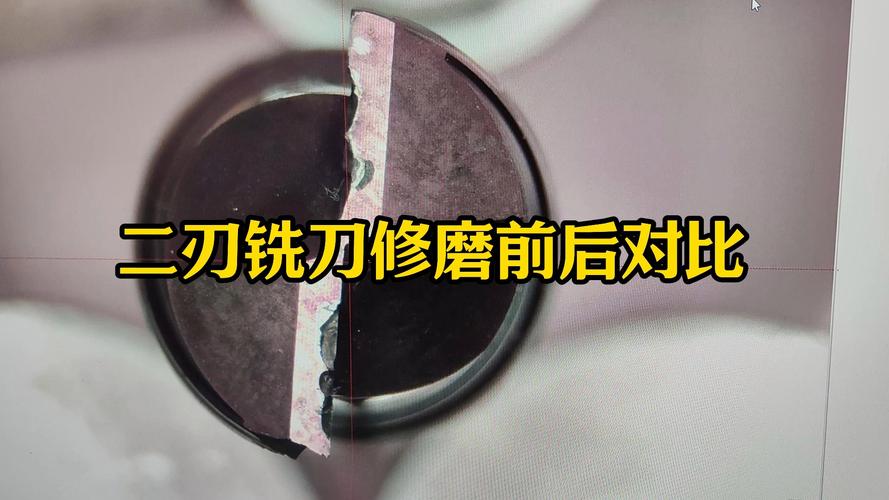

我们常看后刀面磨损VB值。但前刀面的月牙洼，才是很多刀具突然崩刃的元凶。它隐蔽，发展前期看似无事，一旦深度超过临界，刀刃强度陡然下降。尤其是在高速切削中，月牙洼磨损还和你用的切削速度平方近似成正比。所以，不要等刀尖不见了才换刀！要用显微镜定期检查。或者，更现实的，把切削力监控安排上。主轴负载突然上升5%，就是警告信号。✅

最近涂层技术发展也快。AlCrN、TiSiN、甚至多层纳米复合涂层……但别被参数忽悠了。针对具体被加工材料，涂层与基体的结合力、热稳定性才是关键。比如铣削钛合金，AlTiN可能比无涂层的硬质合金好，但如果冷却不足，高热下AlTiN中的铝会扩散到钛工件，产生化学磨损。这些细节，书本上很少告诉你。

好了，今天先聊这么多。机械加工（切削）里的门道，就像剥洋葱，一层一层，总有一层让你流泪。但只要留心切屑、声音、颜色，多记录，你也能成为别人嘴里的“老师傅”。祝你的刀片，寿比南山。😄
