变频驱动(VFD)选型那些坑,我替你先踩过了

十年前吧,第一次自己负责一个泵站改造项目,老板扔过来一句“上变频,能省电”,然后就没了。我当时想,VFD嘛,不都是调速嘛,买了台回来——结果,水泵电机烫得能煎鸡蛋,变压器嗡嗡叫得像个拖拉机,谐波直接把隔壁车间的PLC干死机。那个月,客户电话我听到就想吐。

所以,有些东西书上不写,厂家不说,全靠血泪教训。今天就扯扯这些破事儿。

VFD不是万能药,先看负载类型

你肯定听过“平方转矩负载”这词。风机、水泵,都属于这一类——转矩和转速的平方成正比。简单说,速度降一点,负载降一大截,所以节能效果特明显。但是!但是来了——不是所有泵都这样。见过螺杆泵吗?容积式的那种,恒转矩!你降速,它转矩需求不变,电流可能不降反升。我见过有人把普通水泵VFD用在螺杆泵上,结果变频器天天过载报警,还怪变频器不好。

选VFD,头一件事就是搞清楚:你拖的那个家伙,到底是个什么脾气。轻载、重载、恒转矩、恒功率,这些不是厂家印在样本上好看的。选错了,轻则跳闸,重则烧机。真的烧过,不骗你。

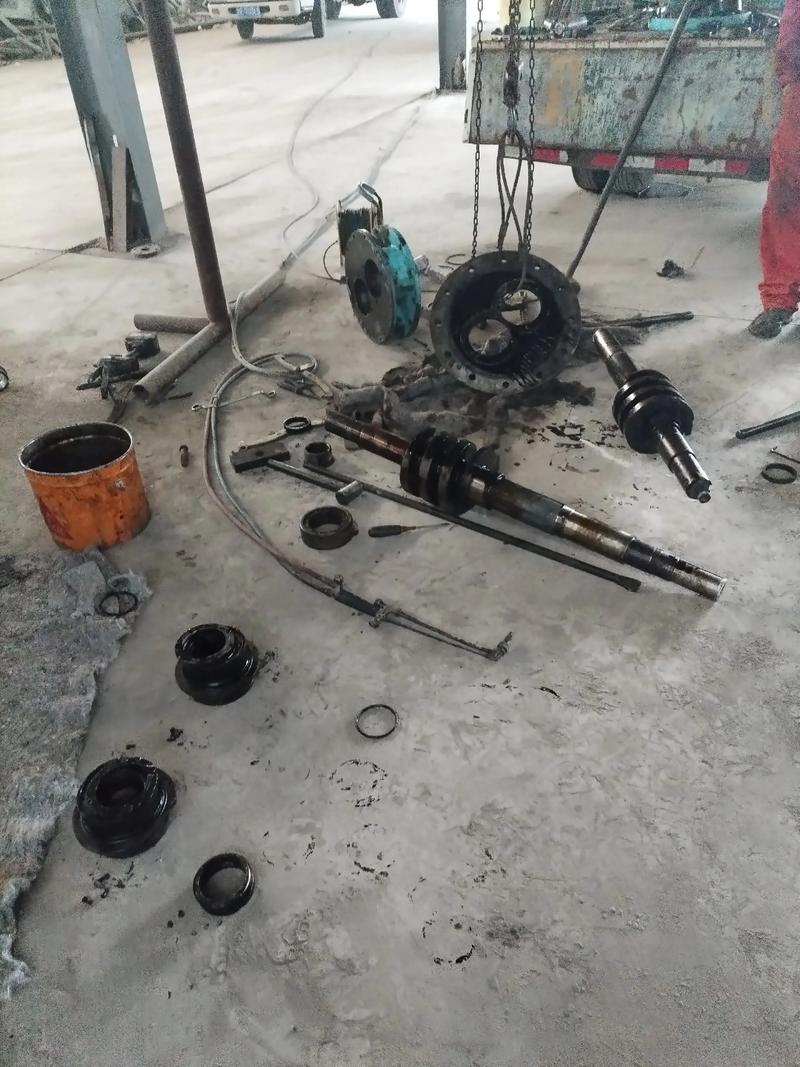

变频器驱动螺杆泵现场烧毁维修图
变频器驱动螺杆泵现场烧毁维修图
问:风机水泵类负载,用普通VFD就行了吧?
答:大多情况下确实可以,但注意“普通”指的是专用风机水泵型VFD。这种VFD在低频的时候,对电机散热和转矩跌落有过优化。要是拿通用型的去带水泵,低频时转矩可能不够,电机发热严重。还有一点,水泵的启动扭矩其实不小,尤其管道里憋着水的时候,所以要注意VFD的过载能力,最好有1.5倍额定电流持续一分钟的能力。另外,如果你有深井潜水泵,那电缆长度、漏电流这些都要算进去,不然VFD动不动报接地故障,烦死你。

谐波这个幽灵,是怎么缠上你的?

VFD就一谐波源。二极管整流,电容滤波,电流波形畸变得一塌糊涂。然后这些谐波顺着电缆跑,回到变压器,进到电网。变压器哼声变大、发热增加;电容器补偿柜可能谐振,炸了;还有精密设备,像PLC、传感器,莫名其妙的故障。我那回就是,没加任何电抗器,觉得距离短没事——结果,真出事了。后来在输入侧加了交流电抗器,谐波降了一点,但也就是从严重超标降到刚刚超标。后来没办法,又加了直流电抗器,双管齐下,总算消停了。回想起来,要是一开始多用点心,不至于被客户指着鼻子骂。

所以!除非你的VFD功率极小,否则输入电抗器真心省不得。别听供应商忽悠“内置百分之几”,那点电感量,应付验收还行,真到现场,屁用没有。🔌

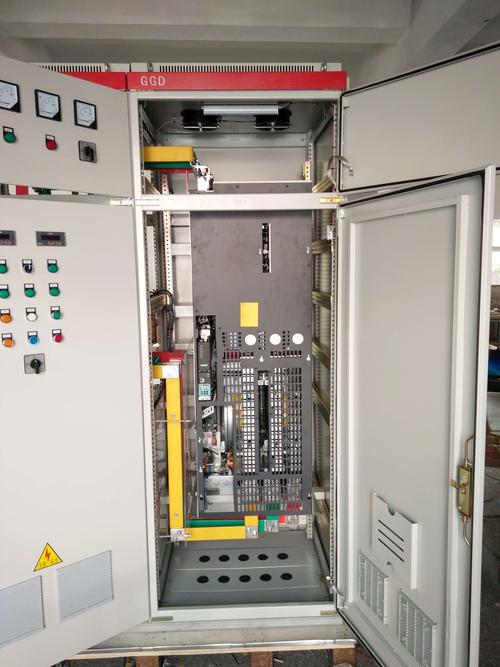

变频器输入交流电抗器安装电气柜内部实拍
变频器输入交流电抗器安装电气柜内部实拍
问:加了电抗器就能消除谐波吗?
答:想得美。电抗器只能“缓解”,不能“消除”。本质上它是增大换相阻抗,让电流波形稍微平滑一点,总谐波畸变率(THD)能从百分之七八十降到百分之三四十就不错了。要达到国标的要求,尤其是医疗、精密制造场合,你还是得上无源滤波器或有源电力滤波器。有源滤波器很贵,但它是真的能跟踪补偿,效果立竿见影。对了,还有一种多脉冲整流器,12脉冲、18脉冲,也能大幅降低谐波,但变压器复杂,体积大,成本高。选哪种,看你的现场敏感度和预算吧,别被厂家一张PPT就带沟里去了。💡

调试时的几个小细节,不说你永远不知道

变频器买对了,参数调不好,照样一塌糊涂。我踩过的坑有:
– 电机自学习:务必做静态或动态自学习,让VFD获取准确的电机电阻、电感参数。特别是当电机和VFD功率不匹配时(比如大马拉小车),不做自学习,无速度传感器矢量控制根本不准,低速转矩颤颤巍巍。
– 加减速时间:厂家默认值往往保守得要命,几十上百秒,水都流干了还没启动到设定频率。大胆试,只要不过流,加速时间能多短就多短。但减速别太猛,小心母线过压。如果带动大惯量负载,务必加刹车电阻,否则减速时能量没处去,直接跳闸。
– 回避频率:这个功能纯是机械共振救星。设备运行到某个频率就抖得厉害?设定个回避点,让他跳过这个转速区间,立刻安静。以前不知道这功能,硬生生把电机底座都震裂过。
– 载波频率:默认一般是2~4kHz,噪音大,但发热小。环境安静,想降低电机噪声,可以适当调高,但注意VFD本身会增温,也别太高,超过10kHz容易损伤电机绝缘。——别问我怎么知道的,电机烧了一个,拆开发现绕组端部绝缘击穿,售后工程师点出来的。 说到这,你可能会问,VFD这么复杂,能不能不用?哈哈,有些场合还不如直接关阀门省事。但话说回来,工艺需要调整、节能要求高,那还是得上。用好了,它是真的省心;用不好,它就是祸根。 下次聊聊多传动系统和公共直流母线吧,那又是一个大坑,今天先到这。
