工装夹具进化论:从铁疙瘩到智能快换,车间老师傅的肺腑之言

干了二十年机加工,提起工装夹具,我这一肚子话——真不知道该从哪儿说起。最开始那会儿,厂里用的全是死沉死沉的专用夹具,换一次型就得折腾大半天,调平、找正、锁紧……搞不好还撞刀。那时候我就琢磨,这玩意儿能不能别这么折腾人?结果,嘿,这些年真就翻天覆地了。

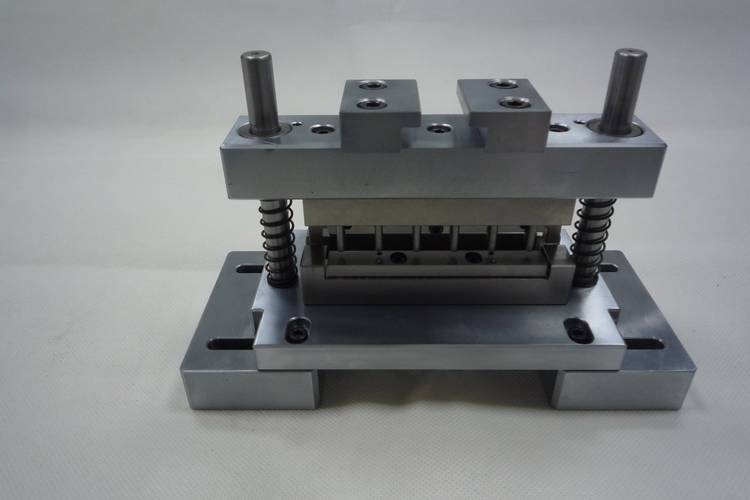

传统笨重型工装夹具车间实拍
传统笨重型工装夹具车间实拍

现在的车间,零点定位、气动快换、甚至带芯片的智能夹具都来了。我之前带的一个徒弟,刚入行就赶上这波升级,动不动跟我聊“柔性产线”,我嘴上骂他浮躁,心里其实挺服气——确实不一样了。工装夹具的进化,绝不只是换个铁块那么简单,它牵动着整个制造流程的柔性、效率和精度。今天不扯虚的,就聊聊这些年的实战感受。

快换与零点定位:再见了,打表找正

不知道你烦不烦打表。我烦透了。以前换个活,光找正就得半小时,还得是熟手。现在?零点定位系统一推上来,“咔嗒”一声,重复定位精度能干到 ±2μm。真的,第一次见这玩意,我差点没把咖啡喷屏幕上。它怎么做到的?靠的就是 锥形定位和液压锁紧,那个结构设计,简直是艺术。

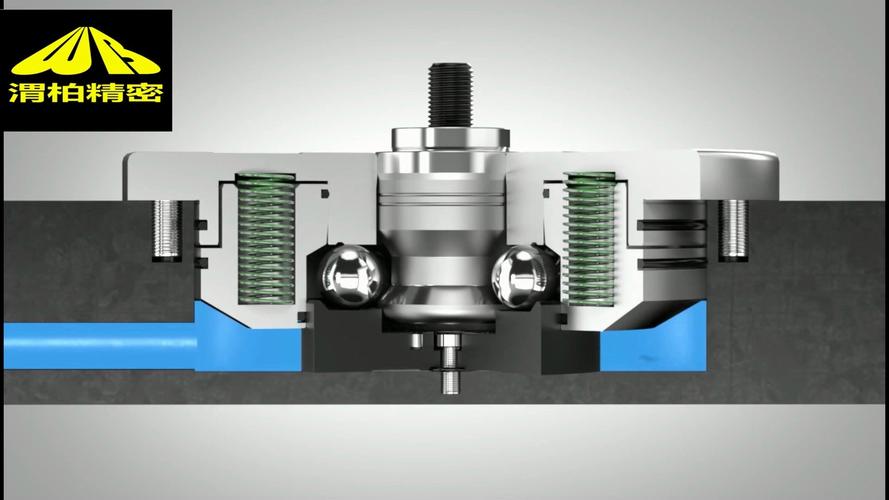

零点定位系统夹具换装过程特写
零点定位系统夹具换装过程特写

不过话说回来,快换不是万能药。你要是单件小批量,上快换反而浪费——整套系统不便宜。但像我们厂,一条线常年就那十几种活,上了快换之后,装夹时间从40分钟缩到3分钟。这账,谁算谁明白。

问:零点定位系统到底值不值得上?是不是所有机床都能用?

答:说实话,看你的批量。如果活件种类固定,年产量上万,别犹豫,赶紧上。回报期可能就一年。但要是三天两头换新活,夹具设计都跟不上,那还是老老实实搞组合夹具吧。另外,机床主轴和台面得有一定刚性,老掉牙的普铣就别硬装了,精度保持不住。还有一点,零点系统底座得定期清洁,铁屑卡进去,再好的定位也白搭。

精密夹具的“内功”:材料、热处理和那一点点玄学

夹具精度靠什么?结构是一方面,材料和热处理才是灵魂。我们吃过亏——有一批夹具,图便宜用了45钢淬火,结果半年不到,定位面磨损得一塌糊涂,精度全飞了。后来换 Cr12MoV,深冷处理,硬度做到HRC58-62,用了三年还稳如狗。

还有一个容易被忽视的:时效处理。焊完的夹具体,不丢去振动时效或者自然时效半年,后续变形能气死你。我就被气死过——加班赶出来的焊接底座,没时效就上磨床,磨完平面度0.02,隔天再测,0.1了!那种崩溃,破口大骂都不解恨。

问:工装夹具的精度保持性到底怎么保证?除了材料还有什么门道?

答:材料是基础,但细节决定寿命。紧固件千万别用普通螺丝,必须 12.9级合金钢,关键位置还要涂防松胶。定位销最好选 钨钢或者渗碳淬火的,过盈配合得算准,太紧了拆装费劲,松了精度就飘。还有就是润滑——很多人忽略,定位面和移动部件定期抹点二硫化钼,磨损能降一大半。最后,别让操作工用铁锤敲夹具!我见过直接把定位块敲变形的,心都碎了。

智能夹具:数据不会说谎,但别为智能而智能

这两年“智能制造”喊得凶,夹具也开始长传感器了。夹紧力监测、温度补偿、甚至振动分析……说实话,第一次听供应商吹这些,我直接怼回去:“加个传感器贵两万,有用吗?”但去年试了一套带力度反馈的液压夹具,确实打脸了。

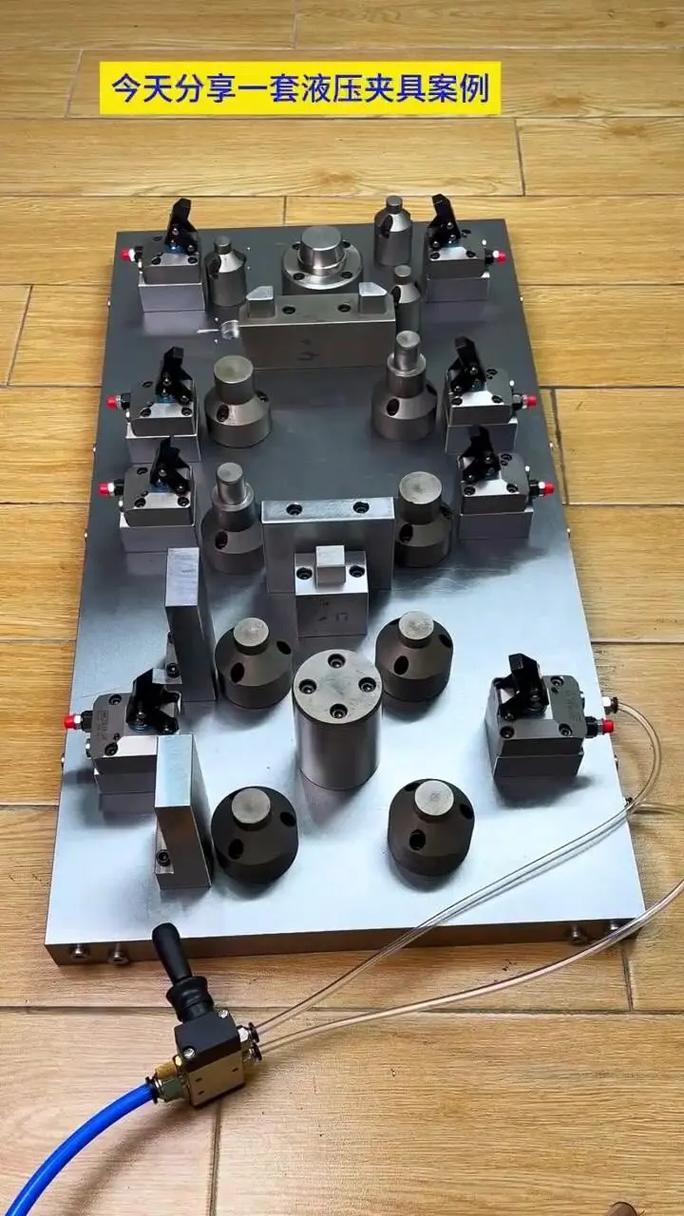

带传感器智能液压工装夹具展示
带传感器智能液压工装夹具展示

薄壁件加工,以前全靠手感,松了飞活,紧了变形。现在系统自动补偿,夹紧力波动曲线看得清清楚楚,废品率直接降了5个百分点。但!千万别瞎跟风。有些功能就是噱头,比如一个简单端面铣,非要装温度传感器,除了增加成本,屁用没有。智能得落在痛点上,否则就是智障。

问:中小工厂怎么选夹具?直接上智能的怕踩坑,传统又不甘心。

答:这个问题太典型了。我的建议:先抓基础,再谈智能。第一步,梳理你们加工零件的共性,能不能用模块化组合夹具减少换型时间?第二步,关键工序引入零点快换,解决定位效率和一致性。第三步,才是看传感器——如果你有薄壁件、钛合金这种难加工材料,或者无人值守夜班需要实时监控,那上力度传感器绝对值。其他情况,先把钱花在好材料、好热处理上,比什么都靠谱。

装夹那点事:心态不能飘

最后说点虚的,但也是实的。夹具再好,人不行照样废。我见过太多操作工,夹具锁紧力矩全凭感觉,要么往死里拧,要么松松垮垮。明明有扭力扳手,就是不用。还有清理切屑,毛刷一划拉就完事,定位窝里嵌着的铁粉能影响几个微米。精度这玩意儿,积累起来就是魔鬼。

所以我现在带新人,第一课不是画图,是教他们用百(千)分表复核夹具精度,拆装十遍练肌肉记忆。这行当,工装夹具不是死物,是你手里的兵,你得懂它脾气。快换再牛,你不会维护,半年后精度照样垮。

有时候夜深人静,看着那台五轴稳稳当当啃着钛合金,快换夹具上零点系统反着冷光,心里头——还真挺满足。从敲敲打打的铁疙瘩,到如今这精密玩意儿,制造业的进步,踩过的坑比谁都多。但值。
