模具设计:冷却系统的门道,没你想得那么简单

你知道吗?一套模具的冷却系统,直接决定了你每个月是稳稳赚钱,还是被废品追着骂。我做模具设计十几年了,见过太多人栽在这上头——注塑周期太长,产品变形,甚至模具开裂!根源经常就是冷却没搞对。说实话,刚入行那会儿,我也觉得冷却不就是钻几个水孔吗?后来被现实狠狠抽了耳光,哈哈。

冷却不均匀?你的模具在“发烧”

先讲个真事。去年有个客户找我们,生产汽车内饰件,PA6+GF30的料,打出来的件总有一侧翘曲,废品率冲到15%。他们焦头烂额,以为注塑工艺有问题。我们拆了模具一看——水路设计简直离谱!动模侧就一条直通孔,定模侧倒是绕了半圈,但距离型腔面忽远忽近。这能不翘吗?

冷却不均匀,模具就像在“发烧”。局部温度差个十几二十度,塑料收缩率就乱套了。特别是结晶料,你根本控制不住。很多设计者只盯着水路直径和间距,却忘了热量传导是有方向性的。 对吧?你得考虑型腔的几何形状。深腔位如果没单独引水进去,热量堆积起来,那个部位能比别处高30℃。你测过模具表面温差吗?没有红外测温枪的话,建议赶紧买一把,省得瞎猜。

注塑模具冷却水路红外热成像温差图
注塑模具冷却水路红外热成像温差图

更让人恼火的是,有些模具厂为了省事,把隔板式水路做成“死胡同”——末端不钻孔排屑,铁屑堵在里面,流量减半!这种低级错误,验收时根本看不出来,运行两周后压力损失飙升。唉,都是泪。所以现在我看图纸,第一件事就是检查水路末端是否可清洗。别笑,这可是血泪教训。

问:为啥我的模具总是局部过热,产品缩水严重?

答:十有八九是冷却水路离型腔太远,或者该加铍铜镶件的地方没加。你看,普通模具钢导热率也就30 W/mK左右,铍铜能到100以上。深筋位、小凸台,如果钢料本身导热不过来,就必须用铍铜或者做随形水路。再就是检查有没有“死水区”——水路串联太多弯头,流量分配到后面几乎为零。这时候要用独立回路,每个回路控制四到六个转弯。不信你拿模流分析看看速度场,保准有惊喜——哦不,惊吓!

随形冷却:3D打印带来的革命

说到随形冷却,这两年真的火得不行。传统钻孔只能是直线,但产品形状千奇百怪啊。这时候3D打印的随形水路就能贴着型腔曲面走,距离保持3-5毫米,简直完美。我们去年给医疗设备做的一个透明件,周期从45秒直接砍到28秒,良率从82%提到97%!老板嘴都笑歪了,立刻追加了第二套3D打印镶件。

不过话说回来,随形冷却不是万能药。有些设计者把水路设计得跟蜘蛛网一样,以为越密越好。错了!水流阻力会剧增,机台水泵压力不够,流量反而下降。这时候要结合模流分析优化流道截面,有时要变径处理。更关键的是,3D打印随形水路的内壁粗糙度可比传统钻孔高多了,容易结垢! 所以一定要做后期抛光或者镀层处理。否则用上半年,水路堵一半,你都不知道咋死的。

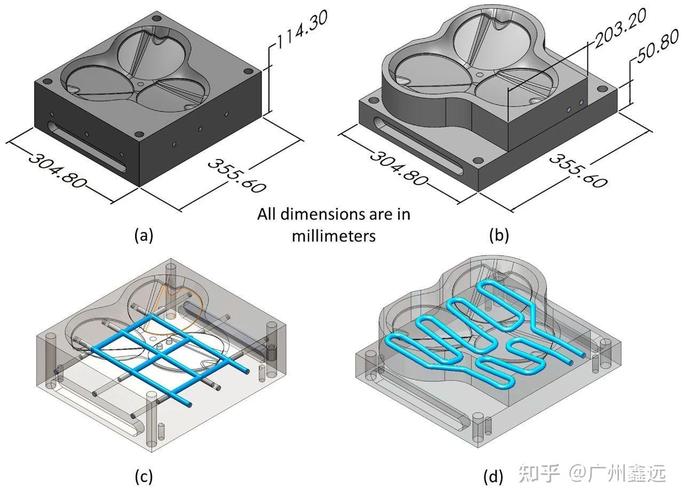

3D打印随形冷却镶件剖面实物图
3D打印随形冷却镶件剖面实物图

问:随形冷却水路到底值不值得投入?一套3D打印镶件比传统加工贵好几倍呢!

答:看产量和产品要求。如果年用量不到2万件,可能不值。但如果是大批量生产,或者材料很贵(比如PEEK、LCP),或者尺寸精度要求高,那随形冷却绝对划算。我们算过账:一个PPS车灯反光碗,周期缩短40%,按机台费率每小时150块算,一天下来就能省上千块。模具寿命内,多花的打印费早摊薄了。而且还能减少变形,省去后道整形的工序,这笔隐形收益更大!别只盯着模具报价单,要算总账。另外,现在国内做模具钢3D打印的企业多了,价格比五年前降了差不多一半,可以搞起来了。

仿真不做,等着模具报废吧

我特别想吐槽:这都2025年了,还有模具厂靠经验拍脑袋设计冷却系统!不是经验没用,而是现在的模流分析软件(比如Moldflow、Moldex3D)已经能很准确地模拟三维瞬态温度场了。你花半天跑个分析,总比试模后烧焊、重钻水路强吧?

有一次,一个客户拿着图纸来找我审查,说他们设计的“循环冷却”能拉到一模24腔,结果我们仿真发现,入口水温25℃,到末端腔体直接升到48℃!这还循环个鬼。后来改成两个独立分流板,每个控制12腔,水温波动控制在±2℃以内。仿真费用不到模具成本的千分之五,却避免了十几万的修模损失。你说值不值?

做冷却仿真时,别只看稳态结果,一定要跑瞬态分析。 很多模具开机后要经历几十个周期才能达到热平衡,在这个阶段最容易出问题。尤其是晚上停机再开,模温没稳就打件,废品一堆。通过仿真可以优化预热策略,甚至设计加热-冷却交替系统,对付那些变态的薄壁件。对了,现在有些厂已经在用模内传感器实时反馈温度,结合仿真模型做数字孪生,真正实现闭环控制了。这趋势,得跟上。

问:我们小厂,没有仿真人才,咋办?

答:外包啊!现在很多设计公司专做模流分析,花几百到一千块就能出一个基本报告。或者用云平台,上传模型自动计算,傻瓜式操作。千万别省这点钱。再不行,至少用手算一下雷诺数,保证水流是湍流状态(雷诺数大于4000)。层流的话,热交换效率极低,等于白开水!还有一个小技巧:水路直径尽量选8-12mm,流量和压降比较平衡,别用6mm以下的,太易堵。说了这么多,其实核心就一句话:把冷却当回事,模具才能给你挣钱。不然,你就天天对着那堆废品叹气吧。

这些经验都是交过学费才得来的,真心希望能让你少走弯路。模具设计细节太多,冷却只是其中一环,但绝对是回报率最高的投入之一。下次再聊聊热流道的坑,也是精彩得很。
