电极设计：魔鬼藏在夹持与减寸里
设计电极的时候，新手最爱犯的错就是——只盯着放电间隙，忘了电极本身的刚性。 结果呢？ 一加工细长筋，电极颤得像跳舞，表面粗糙度直接崩。 我的经验是：长径比超过 5：1 的电极，老老实实做加强筋，或者分粗精加工。 别想着省那点石墨材料，报废一个工件哭都来不及。
还有夹具。 别小看 ER 夹头或者 3R 系统的重复定位精度。 实际上，电极在夹持过程中的微量变形，往往比机床本身的热误差还离谱。 我见过最夸张的一次，重复装夹后位置偏差 0.02 mm。 0.02 mm！ 在精密模具里，这够判死刑了。 所以现在很多高端工厂干脆用 零位夹持系统 ，或者在线测量补偿，直接把人为误差干掉。
放电参数的 “玄学”：其实是物理没吃透

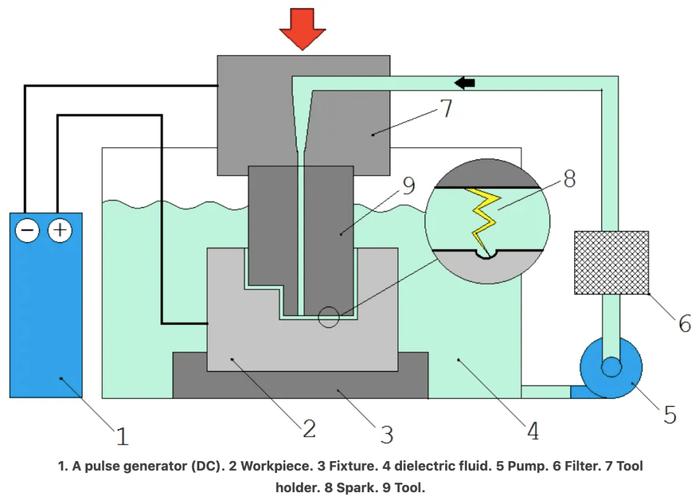

说实话，EDM 的参数设定，教科书上永远就那么几招——峰值电流、脉冲宽度、休止时间、伺服电压…… 但实际干起来，你会发现每个机床都有自己的脾气。 同一个参数，沙迪克和阿奇夏米尔跑出来，效果能差一个等级。 为什么？ 因为脉冲电源的波形控制技术各家不同，尤其是 低损耗加工 的时候，有些机型能实现自适应放电，电极损耗几乎看不出来，有些就是愣烧，电极打不了几个孔就得修整。💡 一个小技巧：当你们被表面粗糙度卡脖子时，别光盯着 Ra 值，去看看脉冲能量密度。 降低单次放电能量，增加频率，往往能同时兼顾速度和光洁度——但这要求机床的伺服控制能跟上，否则容易拉弧。 对了，拉弧！ 这大概是所有 EDM 操作工的噩梦。 一旦拉弧，工件表面瞬间出坑，一切前功尽弃。
问：为什么有时候粗加工后，放电间隙比设定的要大 0.01 mm 以上？
答：排除机床精度问题，多半出在排屑不畅。 加工深槽或者盲孔时，加工屑堆积导致二次放电，间隙就撑大了。 解决方案？ 加强冲液、加抬刀动作、必要时用摇动加工。 还有一种可能就是电极装夹偏斜，放电部位不对，所以测量电极实际装夹状态比看理论尺寸管用得多。
石墨 vs 铜电极：2025 年的选择逻辑

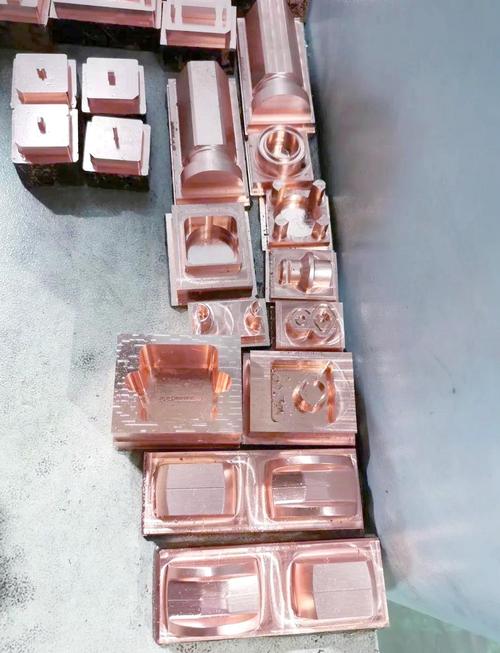

这个话题能吵三天三夜。 石墨电极效率高、损耗小，尤其适合大电流加工；铜电极表面细腻，适合镜面加工。 但现在的趋势是—— 石墨材料本身在升级 。 细颗粒的石墨（如 5 微米级）已经能做到接近铜的表面粗糙度了，而且加工速度快，还不容易变形。 铜电极？ 价格贵，难切削，但镜面效果确实仍无敌。
不过话说回来，很多工厂现在玩起了“混搭”：粗加工用石墨，精加工换铜，或者直接用石墨搞到 Ra 0.4 以下，再用高速放电加粉未冶金般的参数硬扛。 我们去年试了一种 石墨电极表面涂覆技术 ，在电极表面镀一层铝或锌，能显著降低损耗，这事儿挺新鲜，国外有厂子这么干，国内还没完全铺开。
问：加工硬质合金（如钨钢）时，电极损耗异常高，怎么办？
答：钨钢导热性差，热量积聚严重。 千万别用大电流硬怼。 必须采用“小能量、高频率”策略，并且使用合适的电极材料（推荐 CFC 或特殊石墨）。 另外， 脉冲宽度要窄 ，尽量让能量在表面释放，减少向工件内部传导，这样既能控制损耗，也能避免微裂纹。 冷却液要用专用的 EDM 油，闪点高，冲液要猛。
在线测量与闭环：这才叫 “智能”EDM
2025 年了，还在靠人工千分尺量电极修正？ 太慢了。 现在的牛 X 机床，比如 GF 加工方案、牧野的部分机型，已经集成了 激光在线测量 和 电极自动更换与补偿 系统。 工件放上去，先测量基准，每加工完一个型腔，自动再测一次，实时修正下一轮的放电参数。 这玩意儿省心到什么程度？ 操作工只需要确保油位够，然后去喝咖啡，回来工件精度 ±2 μm。 当然，价格不菲，一套系统加几十万。但，平民路线也有玩法。 一些第三方改造商，给老机床加装接触式测头和软件，也能实现半自动补偿。 投资十几万，精度提升一个数量级，对于中小模具厂，这或许比换新机更划算。
最后唠叨一句：电火花加工（EDM），说到底，是人与机器的配合艺术。 电极、参数、油液、夹具…… 每个环节都是变量，但当你把所有变量都控制住的时候，那种“咔哒”一下分毫不差的成就感，才是这行的魅力所在。 远非那些只会按启动键的 “操作工” 所能理解。
✅ 希望这篇分享能帮到正在和 EDM 较劲的弟兄们。 记住：细节不妥协，精度才有戏。
免责声明：文章内容来自互联网，本站仅作为分享，不对其真实性负责，如有侵权等情况，请与本站联系删除。
转载请注明出处：电火花加工（EDM）的精度控制，真的那么难？——浅谈电极设计与工艺微调 https://www.dachanpin.com/a/tg/63910.html
