我实在受不了了——上个月在车间里看到一个新来的小伙用等离子切割机切16mm的钢板，电流拧到最大，速度调到蜗牛档，切缝比老太太的牙缝还宽。他满脸是汗，问我：“师傅，怎么这么难切？” 我走过去看了一眼气压表，0.4MPa。当场差点背过气去。
这就是典型的新手误区。等离子切割，很多人觉得不就是通电、吹气、出弧么？其实门道深了去了。 尤其是现在市面上从几十安培的手持机到几百安培的精细等离子，参数组合千变万化，一个不留神，割出来的活像狗啃的。
那些年，我们踩过的等离子坑
不说虚的，直接上干货。等离子切割最折磨人的是什么？挂渣。尤其是切低碳钢，背面挂着一溜坚硬的氧化皮，铲都铲不掉。怎么回事？
一般有三个元凶：电流太大、速度太慢、或者割嘴离工件太远。这里有个反直觉的点——你以为电流大切割能力强？错。对于薄板，电流过大会导致割缝过宽，熔融金属更多，吹不走就掛渣。我一般建议，切3mm板，用40-50A足够，速度调到厂家推荐的上限，你会惊喜地发现几乎无渣。💡
再说说割嘴。这个消耗品，很多人不重视。等离子的割嘴电极有寿命，烧蚀出凹坑了还不换，结果就是电弧不稳、切割面倾斜。我见过一个厂，为了省成本，割嘴用到穿孔了才换，最后切出来的零件公差全超，废了一批活。❗算算账，一个割嘴十几块钱，一批废料几千块，值吗？
等离子 vs 激光 vs 火焰：选对才是王道
经常有人问我：“等离子切割和激光切割哪个好？” 说实话，这问题就像问卡车和轿车哪个好一样，看你拉什么活。

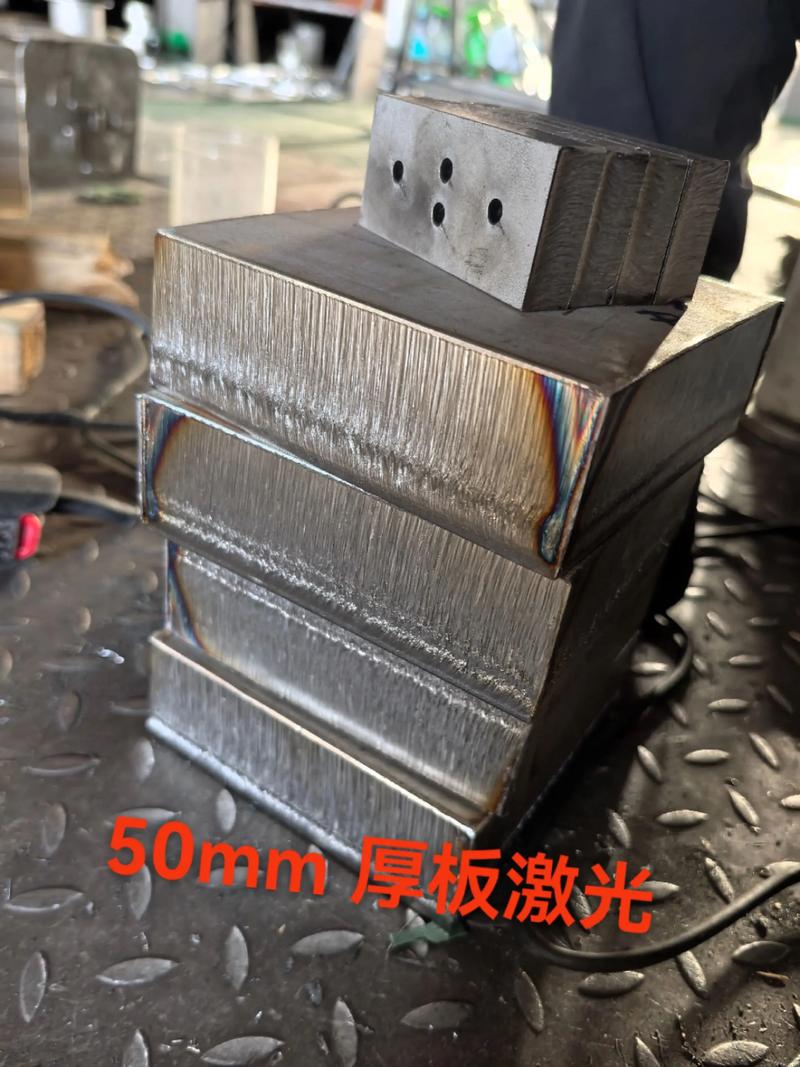

激光切薄板确实精度高，但是到了10mm以上中厚板，尤其是碳钢，等离子的性价比直接碾压。火焰切割太慢，热影响区大。等离子呢？切20mm碳钢速度能到500mm/min以上，割缝窄，变形小。不过话说回来，如果是不锈钢薄板，我劝你还是老老实实用激光或水刀，因为等离子的热影响会让不锈钢变色，除非你后续能打磨。
还有一种精细等离子，电流可以低到10A以下，切口质量接近激光。就是贵，一套电源加割枪够买辆国产车了。✅ 所以批量中小厚度下料，普通等离子是首选；要求高的薄板件，上激光；厚板急活，火焰慢慢烧吧。
实战参数调整：跟住这三板斧
拿到一个活，材质、厚度知道了，怎么快速调出好参数？我的私家三板斧：

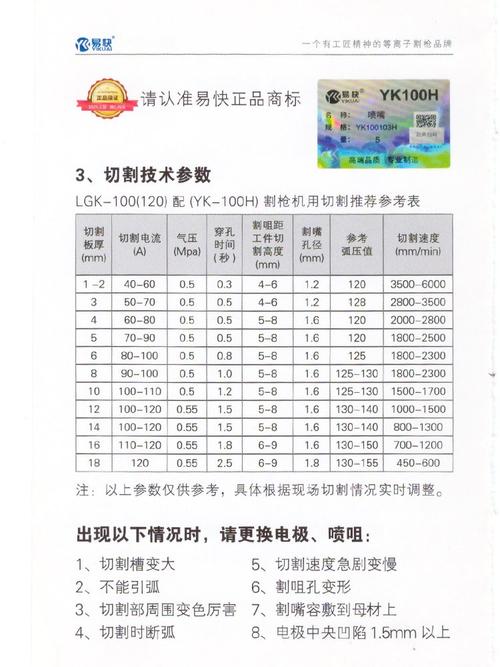

- 定电流：根据板厚和材质查表，但记住那张表是基值。不锈钢要比碳钢低10-15%电流，铝要高一点。别死板。
- 调气压：等离子气体压力直接关联电弧挺度。压力低了吹不走熔渣，高了冷却太快、电弧不稳。一般是先调到厂家推荐，再微调。听声音！🛠️ 好的切割音是均匀的“嘶嘶”声，如果听到“噗噗”的断弧声，赶紧降气压或检查气流。
- 测速度：看火花流方向。切割时火花流应该从底部微向后偏，如果火花反冲上来，速度慢了；几乎没火花直直往下，速度正好；火花超前太多，可能要断弧了，速度太快。
这三点摸透了，80%的等离子切割问题都能搞定。
你问得最多的两个问题
问得好。薄板切的时候，弧容易反射回来烧割嘴。解决方案：一是适当提高切割速度，二是稍微降低电流，或者用更小的割嘴。还有一个绝招——把工件与割嘴的距离稍微拉远1-2mm，虽然切割质量略降但保护割嘴。毕竟割嘴频繁换也心疼啊。
问：等离子切割能水下进行吗？有什么好处？能，而且好处不少。水下等离子切割能极大减少烟尘、噪音和紫外线辐射，车间环境友好得多。但是切割速度要比干切降低15%左右，而且割缝质量稍粗糙。适合大批量、不要求精细表面的活。不过要确保水位控制好，且装有水床。我呆过一个厂，用简易水槽切，结果水泵坏了没发现，切了一半床体冒烟，惊险。所以💡安全措施得跟上。
维护这件小事，你真的做对了吗？
等离子电源可不便宜，别等坏了才修。每天检查气路的干燥度，压缩空气里的水汽是等离子杀手，会造成电极快速消耗、切割面发黑。我看到太多厂的气源没有冷冻干燥机，用个简易过滤瓶，里面水都半瓶了还不倒。这相当于让等离子慢性自杀。
另外，地线一定要接好。高频引弧的时候，地线接触不良会在其他地方打火，烧坏数控系统的事我听过太多了。❗ 别省那根粗铜线。
对了，最近我发现一种新型铪电极，说是寿命比传统铪丝长一倍。试了一批，确实耐用，就是贵。值不值？如果大批量生产，算下来每米切割成本还是降的。小批量嘛，还是普通电极实在。
等离子切割就是这样，看着粗犷，实则细腻。从参数到保养，每一点都实实在在影响你的钱包和交货期。下次再切出狗啃的活，别怨机器，恐怕是自己偷懒了。
好了，今天就唠这么多。有什么奇葩切割经历，欢迎留言吐槽。
免责声明：文章内容来自互联网，本站仅作为分享，不对其真实性负责，如有侵权等情况，请与本站联系删除。
转载请注明出处：等离子切割实战：别让这些误区毁了你的工件 https://www.dachanpin.com/a/tg/63918.html
