确定性网络:当工业通信开始“高铁化”,TSN的确定性游戏

延迟,多少工业事故因你而起

说实话,我见过最离谱的一次生产线停摆,起因仅仅是交换机里十几微秒的抖动。确定性网络这个概念,第一次进入我视线的时候,我正对着S7-1500的故障灯骂娘。你猜怎么着?那个抖动像幽灵一样,偶尔出现一次,IO设备就懵了——找不到自己的位置,安全回路直接切断。那台瑞士进口的加工中心,刀头就这么硬生生怼在了工件上。几万块的损失。我的血压。妈的。

这就是传统工业以太网的“尽力而为”。它像城市交通,平时挺顺,赶上高峰就堵成狗。但机器不是人,它们不会等。伺服驱动器需要的指令,必须在规定时间窗口内到达,晚一毫秒都不行。用专业术语说,这叫确定性延迟和低抖动。可直到最近,我才算真正摸透了其中的门道——尤其是TSN,也就是时间敏感网络。这玩意儿,才是确定性网络的灵魂。

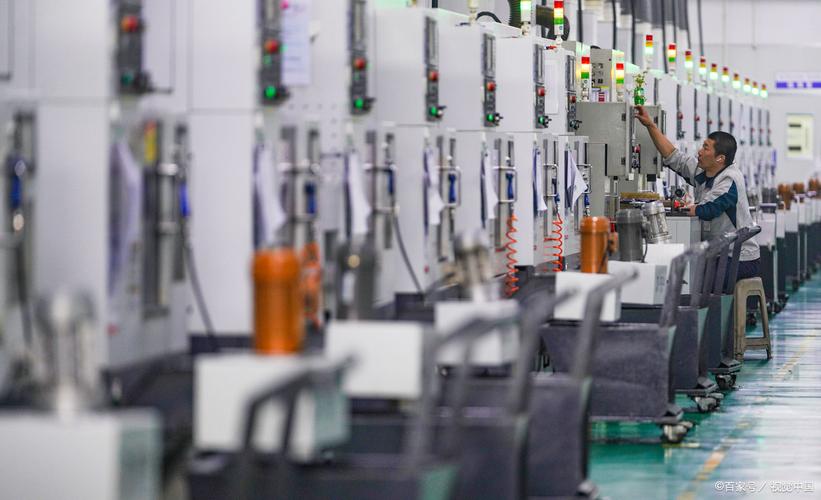

工业自动化产线因网络延迟导致停机场景
工业自动化产线因网络延迟导致停机场景

你可能会问,既然这么重要,以前怎么解决的?简单:用现场总线,或者干脆用运动控制网,比如EtherCAT、Sercos III。它们确实强,但代价是封闭、专有,扩展起来要老命。一条产线混用不同协议?想都别想。直到工业4.0开始嚷嚷万物互联,大家才发现,没有统一的确定性底座,所有云边协同都是扯淡。

TSN三把刀:时间同步、流量调度、帧抢占

切入正题。IEEE 802.1 TSN,这不是一个协议,而是一套标准族。我翻过厚厚的802.1AS-Rev、802.1Qbv、802.1Qbu……说实话读得想吐。但提炼出来就三个杀手锏。

第一,精确时间同步。TSN借助IEEE 802.1AS-Rev,能把全网的时钟偏差控制在几十纳秒以内。什么概念?光在光纤里跑一米大概要5纳秒。所以这是个变态级别的同步。有了它,分布式IO、伺服轴之间才有共同的“心跳”。没有这个,后面的流量调度就是空中楼阁。

第二,流量调度(802.1Qbv时间感知整形)。这就像给数据包安排火车时刻表。周期性关键帧被安排在专用时间窗口里通过,非关键流量靠后。窗口开闭由门控列表控制,交换机硬件实现,每一跳都精准执行。我见过一张对比图,开启Qbv前,关键流的延迟像过山车;开启后,一条直线。❗简直魔法。

第三,帧抢占(802.1Qbu/802.3br)。假如一个巨无霸非关键帧正在传输,突然关键帧来了,怎么办?传统交换机得等它传完,这可能导致几百微秒的延迟。帧抢占直接把那个大块头帧打断,让关键帧先过,然后重传剩余部分。粗暴但有效。第一次看到这个机制时,我脱口而出:这不就是网络世界的“插队许可”吗?😏

TSN时间感知整形门控调度示意图
TSN时间感知整形门控调度示意图

除了这三个,还有无缝冗余(FRER)、流预留等,但上面是核心。这些技术一起,构想了从传感器到云端的全链路确定性管道。注意我的用词:构想。因为现实世界里,打通IT和OT的隔阂,远比标准描述的要命。

问:确定性网络是不是只指TSN?5G URLLC算吗?

问得好。很多人混淆了概念。严格说,确定性网络是一种能力,不是特定技术。TSN是有线侧目前最成熟的实现,而5G URLLC(超高可靠低时延通信)是无线侧的关键拼图。它们的融合,也就是5G+TSN,才是工业无线化的终局。5G URLLC在空口上提供确定性,但一到核心网如果还是“尽力而为”,那就痿了。所以3GPP R16把TSN转换器做进了5G系统架构,让5G作为TSN网桥。这很绝,相当于把无线段变成了有线确定性网络的一个透明跳。我猜,今后AGV、移动机器人都会靠这种融合网络活命。

落地骨感:一位工程师的坦白

理论完美,现实扎心。去年我们尝试给一条老产线升级TSN,计划用支持802.1Qbv的交换机替换老旧设备,结果踩了一堆坑。

首先,老设备不支持。西门子、ROCKWELL的很多CPU还不认TSN的优先标记。只能通过网关转换,但网关一加,又引入了不确定的延迟。很讽刺吧?为了消除不确定性,结果增加了不确定性。💡后来发现部分厂家的IO-Link Wireless主站倒是原生支持TSN,于是绕了一下,成本飙涨。

其次,配置复杂到反人类。门控列表要精确到微秒级,不同流转发路径都要计算。顶级的网络仿真工具比如RTaW Pegase帮了大忙,但学习曲线陡峭得想骂街。没有专业团队,中小企业怎么玩?这就是现状——大厂如博世、西门子已经有完整方案,但更多设备商还在观望。

更别提网络安全。一旦网络变得可预测,攻击者也更容易计算出最致命的干扰窗口。确定性网络需要更聪明的入侵检测,但目前工控安全领域对TSN的理解还处于扫盲阶段。唉,又一个技术债。

问:部署确定性网络,必须把现有交换机全换掉吗?

答:不一定全换,但核心节点得支持TSN。如果只是希望部分流量获得确定性,可以在关键路径上部署TSN交换机,边缘用普通交换机。但这种混合运行需要精心设计拓扑,避免非TSN域引入抖动。更现实的路径是逐步替换,比如先从主干网和关键运动控制单元开始。另外,有些厂家提供TSN软件升级,如果你用的是基于FPGA或支持时间感知的芯片,或许能救一下,但别抱太大希望。硬件辅助是必须的,时间同步需要硬件时间戳。

未来:从产线到云,确定性无处不在

我一直在琢磨,为何现在不早不晚,确定性网络突然热了?因为工业范式变了。过去,汽车厂一条产线固定生产一个车型,现在得混线生产,每个工位频繁换型。数据交互从PLC间直线通信,变成了跨车间、跨工厂——甚至要调用云端AI推理结果来控制现场机械臂。如果网络没有确定性,云端的指令到达时,工件早就跑偏了。

所以,确定性网络不光是技术升级,更是商业需求逼出来的。我见过一家新能源电池厂,因涂布机与烤箱间的Modbus TCP抖动,导致电池极片涂层不均,一致性差。后来他们咬牙上了整套TSN方案,良率提升2个点,算下来一年省了上千万。这不是故事,是真金白银。✅

当然,离全面普及还有距离。但我现在看设备选型,第一个问的就是:支不支持TSN?无论是交换机、控制器还是IO。如果你在做产线规划,听我一句劝:别再抱着Profinet IRT不放了。虽然它也是确定性,但生态封闭,未来扩展处处掣肘。看看汽车行业的AUTOSAR Adaptive,已经拥抱DDS+TSN。潮流挡不住。

未来工厂中5G与TSN融合的智能生产线概念图
未来工厂中5G与TSN融合的智能生产线概念图

最后说句带情绪的话:工业网络确定性,这是机器世界的公平与秩序。我们人类可以容忍延迟和抖晃,但机器不行。它们是偏执狂,需要分秒不差的约定。TSN,是目前最接近这个约定的现实产物。说它是“神经外科手术”不为过——每一刀都要精准,稍偏一毫秒,组织就坏死了。😎
