时间敏感网络(TSN):让工业通信不再“卡脖子”的狠角色

我头一回在现场碰到实时通信崩掉的时候,差点把调试电脑砸了。

那是一条汽车焊装线,不到两百个节点,用的还是某知名品牌的PROFINET。结果呢?周期抖动动不动就上三位数微秒,铆接工位的同步误差直接干到毫秒级——别小看这一毫秒,焊钳电极蹭过去早了几微秒,熔核深度就不合格。后来查了整整三天,发现是某台交换机的时钟晶振老化,加上网络负载一冲,整个环网差点连锁脱机。😩

当时我跟团队说:这破网谁爱调谁调,老子受够了。这还没完。换完交换机,产线升了个视觉检测系统,数据量一激增,实时帧又被一顿乱挤。说实话,这一刻我才真正意识到——传统工业以太网那套“尽力而为”的底层,根本扛不住智能制造的需求。

于是开始认真琢磨时间敏感网络(TSN)。这玩意儿不是什么新概念,IEEE 802.1工作组鼓捣了十几年。可真正在工业圈热起来,也就是近三四年的事。🤔

时间敏感网络TSN工业交换机拓扑示意图
时间敏感网络TSN工业交换机拓扑示意图

TSN不是“更快”,而是“更讲信用”

TSN不是“更快”,而是“更讲信用”
TSN不是“更快”,而是“更讲信用”

很多人一上来就问:TSN是不是把带宽提到10G?是不是搞成全双工就完事了?错了,大错特错。

TSN的精髓根本不是带宽,是确定性。打个比方:传统网络像快递高峰期,你的包裹可能先扔分拣中心晾一宿;TSN则是给每个包裹贴了张“必须10:15前上飞机”的标签,而且机长真会等。它靠的是一整套协议族:802.1AS(时钟同步)、802.1Qbv(时间感知整形)、802.1Qbu(帧抢占)……一堆数字看着头大,但核心就一件——把时间切成固定时隙,保证关键流量准时发车,绝不被非实时数据堵在门口。

我记得第一次看TSN测试数据的时候,直接惊了:在64字节帧、1Gbps背景下,端到端延迟抖动控制在±50纳秒以内。50纳秒什么概念?光在光纤里才跑了十米。想想之前那台破交换机,能差出几百微秒,简直是石器时代到太空站。❗

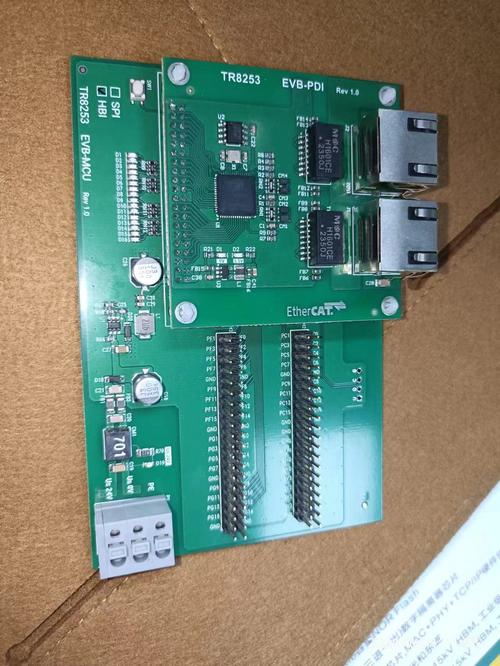

问:我们厂里现在用着EtherCAT,挺稳的,有必要切TSN吗?

问:我们厂里现在用着EtherCAT,挺稳的,有必要切TSN吗?
问:我们厂里现在用着EtherCAT,挺稳的,有必要切TSN吗?

答:这个问题我至少被问了二十回。先说结论:暂时不急,但必须开始准备。EtherCAT、POWERLINK、PROFINET IRT都是典型的“第二层实时”,靠主站轮询或者集束帧,确实能跑出微秒级周期,可一旦跨VLAN、上云、混跑视频流,它们就露怯了——好比内河驳船进了远洋航道。TSN最大的诱惑是融合:一条线缆,既传伺服指令,又跑4K摄像头数据,还能跟MES直通。以后产线重构,不用再拉两套物理网,IT和OT的人也不用天天打架。但如果你就两条小型装配线,对OT/IT融合没刚需,那再观望两年也无妨。不过话说回来,新上的核心设备,比如机器人控制器、视觉工控机,采购时最好确认人家是不是已经带TSN接口了。别等到三年后升级抓瞎。

从“可用”到“敢用”:TSN的落地卡在哪?

理想很丰满。可一说到真正把时间敏感网络(TSN)铺到车间地板上,不少人就犹豫了。最大的拦路虎不是技术,是配置复杂度。

举个真实例子:一个支持802.1Qbv的交换机,光门控调度表就得规划几十条流,每条流又得绑定优先级、VLAN、源目MAC……这活计让PLC工程师干?劝你趁早买保险,脑袋会爆。目前能把这套配置做顺手的工具,只有极少数厂商的专用软件,而且各家实现还没完全互通——你买A家的交换机,B家的TSN endpoint,互操作测试通过率大概就是“碰运气”级别。IEEE倒是搞了profile(比如IEC/IEEE 60802),可还在修修补补。

还有个现实打击:老线改造。给一台用了十年的西门子S7-300加TSN?不可能。所以现在多数案例都是新建的柔性产线,或者精准运动控制要求极高的场景,比如半导体封装、动力电池叠片。这些线体的共同特征是多轴同步、微秒级抖动容忍。我曾经去一家锂电池工厂,他们的叠片机要20轴联动,控制周期250微秒,用TSN直接把同步误差从原来的±3微秒压到了±0.3微秒,产速提了12%。💡

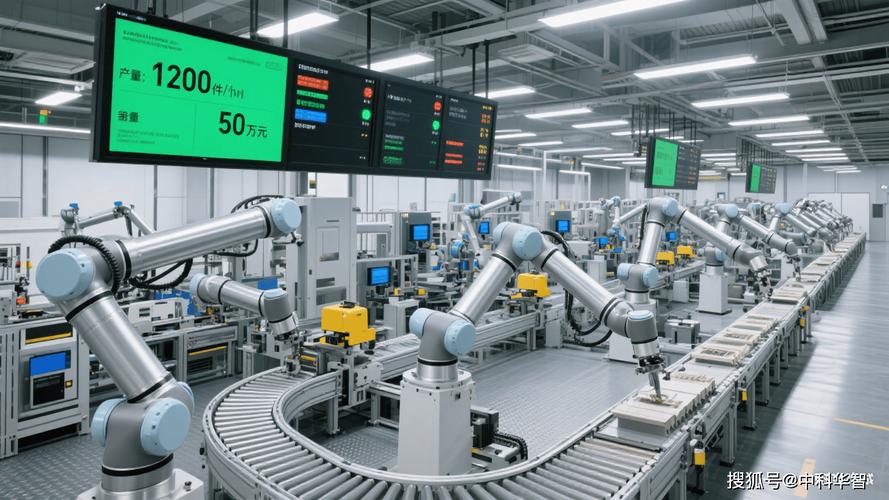

工业TSN与5G融合智能制造车间场景图
工业TSN与5G融合智能制造车间场景图

问:TSN和5G总绑在一起说,这俩到底是什么关系?

答:哈哈,这问题问得好。简单讲:5G提供无线管道,TSN保障时间秩序。比如AGV在车间里跑,要是用常规Wi-Fi,漫游切换时延能飘到几百毫秒,小车直接“秒变瞎子”,撞上工装架不是没可能。把TSN的时钟同步和调度机制“投影”到5G系统里(3GPP R16开始定义的5G-TSN集成),就能让无线链路也具备确定性——端到端时延能控在1毫秒以内,且抖动低于1微秒。这样一来,移动设备、旋转关节上的传感器,就能彻底甩掉线缆,还能跟有线TSN域无缝对表。不过目前5G TSN翻译器的成本还高得离谱,普及估计得等到2025年以后了。

别被“标准全家桶”忽悠,选型要动真脑

现在市面上的“TSN交换机”宣传忽得飞起,但真正配齐了全套协议的没几家。很多只支持802.1AS和基础的802.1Qbv,帧抢占(802.1Qbu)和流预留(802.1Qcc)根本没影。还有些拿AVB(音视频桥接)换个皮就当TSN卖——AVB确实是TSN的前身,可它的延迟目标是在2毫秒内,用于车载信息娱乐还行,工业伺服控制?门儿都没有。

所以我特烦那些张口“全栈TSN”的销售。你问他怎么实现无缝冗余(802.1CB),他眼神就飘了。劝各位工程师朋友,选型时死磕三样东西:时钟同步精度(必须支持gPTP,且同步误差≤100ns)、门控调度粒度(最好支持亚微秒级配置)、以及流预留协议兼容性(看它支不支持可插拔的集中式或分布式配置模型)。对了,测试工具也得备齐——Ixia、Spirent的TSN测试套件贵得吐血,但不用的话,你永远不知道那些“宣称”能用Qbv的交换机,在64字节小帧满负载时会不会偷偷丢关键帧。

写到这儿,想起来去年帮人调试的一条离散制造线。他们上了TSN,结果同步老飘动。最后查到是因为网络里混了一台不支持802.1AS边界时钟的老旧打印机——交换机自动降级成普通桥了。所以啊,工程纯度比技术本身更难搞。

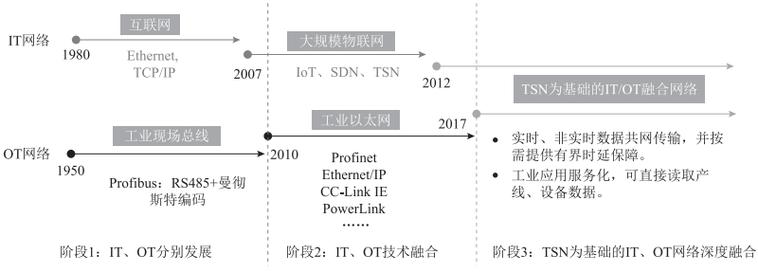

未来:TSN会不会吃掉所有工业总线?

未来:TSN会不会吃掉所有工业总线?
未来:TSN会不会吃掉所有工业总线?

说实话,不会,起码十年内不会。工业现场永远有成本优先的简单设备,一个光电传感器两块钱,你给它塞个TSN网卡?疯了。但是,在需要高集成度、高柔性、高数据融合的场景——比如汽车总装、锂电、半导体、物流分拣——TSN一定会成为骨架。而且一旦TSN的配置自动化、即插即用到了一定程度,它就会像USB取代串口一样静悄悄地蔓延。到那时,我们现在争论的“选哪种实时以太网”也许就成了历史菜渣。

我常说一句话:网络这东西,平时感觉不到就是最好的。等哪天产线停了、良率降了,大伙儿开始扒拉数据包,往往已经晚了。TSN就是在让你“永远感觉不到”的路上,迈了一大步。至于这一脚踩得实不实,就看各位的智力和胆识了。😉
