Modbus协议：老家伙为什么还不死？一个工控老炮的真心话

干了十五年工控，上到SAP下到螺丝钉，被人问最多的一个问题就是：你们怎么还在用Modbus？说实话，每次听到这种话我都想翻白眼——没错，就是那个1979年出生的Modbus协议，比我年纪都大，头发都白了，牙都掉了，可它就是不死。而且我跟你讲，不光不死，还活得挺精神。昨天我去一个锂电工厂，新上的产线，清一色西门子PLC，旁边挂了一堆第三方仪表，通讯方式？还是Modbus RTU。我当时就乐了。这就像看到诺基亚砖头机突然被一群极客追捧一样，荒谬又合理。

为什么？就因为它够简单。简单到傻，简单到任何MCU都能跑。不像Profinet那种贵族协议，动不动要专用ASIC芯片，Modbus一个串口中断分分钟搞定。而且它没有那些复杂的对象模型，什么I/O Device、Parameter Access，听着就头大。Modbus就四个功能区：线圈、离散输入、保持寄存器、输入寄存器。没了。就这？就这。一个功能码，一个地址，一组数据，CRC校验，搞定。你可以说它原始，但不能否认——这玩意儿真的管用。

Modbus RTU的帧格式：一场字节级的芭蕾

先说说RTU模式。很多人可能不知道，Modbus其实有两种传输模式：ASCII和RTU。ASCII模式今天基本绝迹了，因为效率低，两个ASCII字符才表示一个字节，傻得可爱。当年搞串口调试的时候，我还真见过有人用ASCII模式，问他为什么，他说“因为好看”……我差点没背过气去。RTU才是王道，一个字节就是一个字节，帧间隔要大于3.5个字符时间，这玩意儿在9600波特率下就是差不多4毫秒。时序错一点，整个帧就废了。💡 好玩的是，两个帧之间的静默时间必须至少3.5字符，但帧内字节之间不能超过1.5字符，不然从站就以为帧结束了。这种对时间的苛刻，就像要求你跳芭蕾的时候脚尖必须精确踩在节拍上，错一点就摔。我们调试的时候经常因为USB转串口线驱动延迟大，导致帧超时，查了半天发现是根破线。教训啊，工控现场，一根好线能救你三天时间。

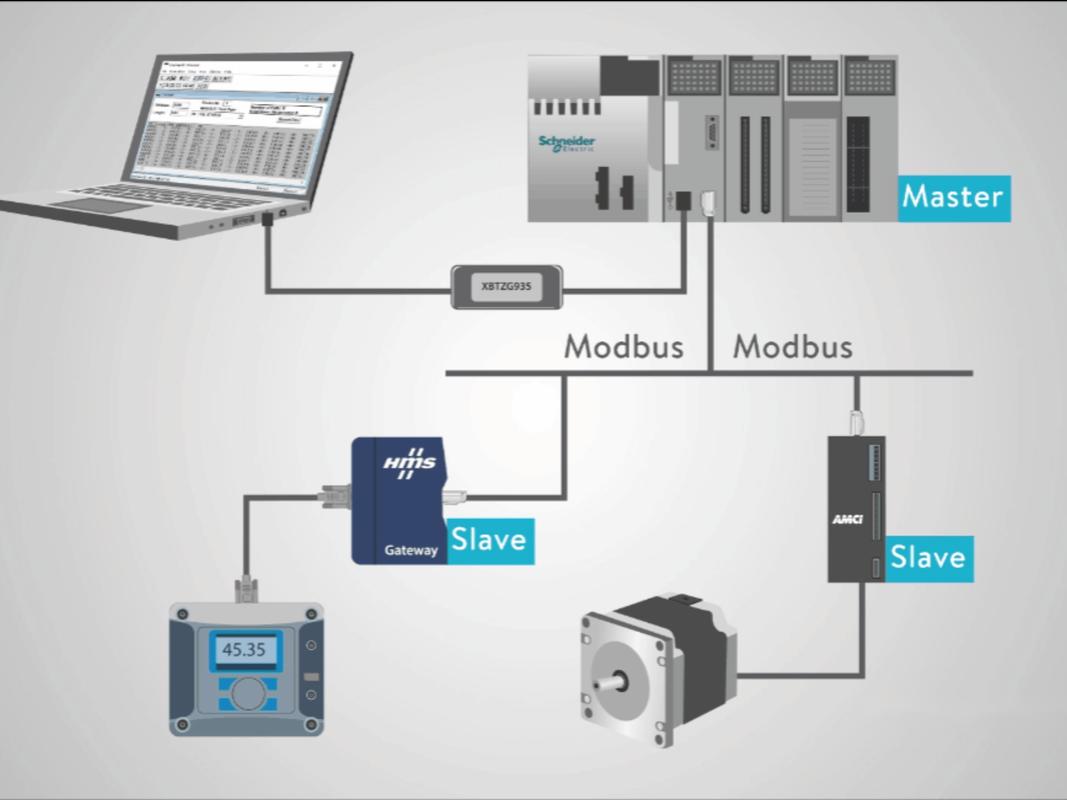

然后就是那经典的请求-响应模式。主站发一个命令，从站回一个响应，一问一答，井然有序。可问题就出在这里：万一从站没响应呢？Modbus协议本身根本没有超时重发机制！全靠你自己在程序里实现。我见过太多新人纳闷“为什么读不到数据”，一查，从站地址写错了，或者终端电阻没加，信号反射得妈都不认得。RS-485总线最烦人的就是信号完整性问题，尤其是长距离、高速率的时候。偏偏Modbus RTU定死在异步串行上，物理层就是RS-232或RS-485，用得最多的就是两线制RS-485，半双工。半双工意味着你说话的时候别人得闭嘴，不然就撞车。所以我们写程序都要小心翼翼地控制收发状态，搞不好就把总线锁死了。❗ 曾经有个项目，因为一个从站故障拉低了总线，整条线上的仪表全瘫痪，排查到凌晨三点。那个恨啊。

问：Modbus RTU最多能接多少个设备？是不是256个？
答：理论上，一个字节的地址段允许1-247（0是广播地址，248-255保留），所以最多247个从站。但实际呢？RS-485的驱动能力一般就32个节点，不加中继器你连32个都悬。我见过硬上的，接了50多个，信号眼图跟鬼画符一样，经常丢包。所以实践中，一条总线上建议不超过32个设备，而且要加偏置电阻和终端电阻。还有，别忘了把不用的设备地址设成0或者拔掉，否则随便一个短路就能让你怀疑人生。

从串口到以太网：Modbus TCP的进化与妥协

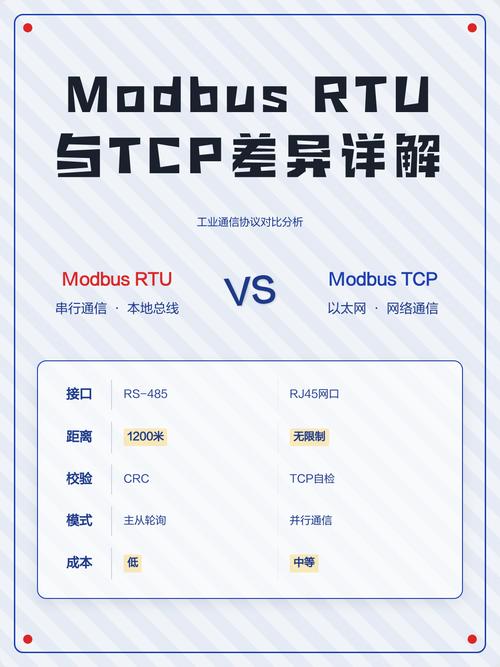

到了90年代末，以太网开始横扫工厂，Modbus组织也不得不搞了个TCP/IP版本。说到底，就是把Modbus的ADU（应用数据单元）塞进TCP报文里，前面加个MBAP报文头，去掉了CRC校验（因为TCP自己就有校验），后面的功能码和数据照搬。这算盘打得真精！既保留了Modbus的简单，又蹭上了以太网的快车。所以你今天看到的Modbus TCP设备，其实肚子里的灵魂还是40年前那个老家伙，只是穿了件新衣服。不过话说回来，这种投机取巧反而成就了它的长寿。因为软件工程师不用从头学了，拿着Modbus的寄存器表，套个socket就能通讯。我认识一个搞IT的哥们，之前完全不懂工控，用Python写了个Modbus TCP客户端，三天就撸完，把PLC数据读到云端去了。他跟我感叹：“这协议也太好使了。” 我说是啊，简单到能被你们这些调库侠随便玩。

但以太网带来的不只是速度，还有一大堆乱七八糟的麻烦。比如，TCP是面向连接的，断线重连要自己处理；多客户端同时访问一个从站怎么办？Modbus TCP设备一般都是服务器模式，监听502端口，可一个服务器能处理的并发连接有限，那些便宜的透传模块，两三个客户端同时连就可能死机。我见过某品牌的串口服务器，标称支持多主站，结果一多起来直接重启。哎，一分钱一分货。还有网络安全问题，Modbus TCP完全没有加密和认证，裸奔在工厂网上。谁要是能访问你的网络，随便发个功能码就能关掉你的电机。工业4.0喊了这么多年，网络安全却还是靠物理隔离——把网线拔了，世界清净。🛡️ 这几年开始有IEC 62443标准，但落实下去很难。老设备哪能说改就改。

问：Modbus TCP和RTU能互通吗？需要网关吗？

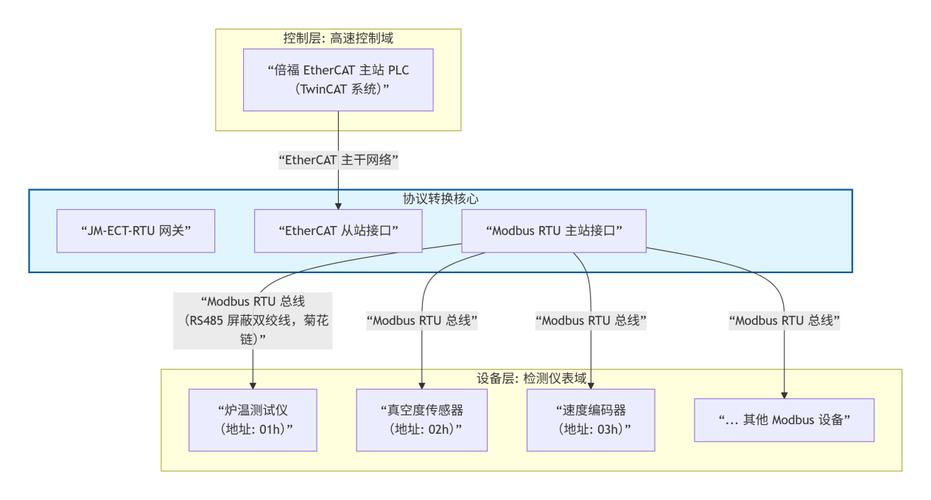

答：当然能互通，但需要Modbus TCP转RTU的网关。这种网关通常就是一个协议转换器，一边接以太网跑TCP，一边接串口跑RTU，内部做数据转发。很多串口服务器就能干这活。关键是要注意数据映射，尤其是字节序问题。Modbus RTU是大端（big-endian），TCP也是大端，所以大部分情况下没毛病。但有些奇葩设备会自己搞小端，那时候就得在网关里做字节交换。还有，RTU的地址在TCP里变成了MBAP头里的单元标识符，有时候厂家实现得不一样，明明地址是1，单元标识符却是0，能把你搞疯。所以通则不痛，痛则不通，现场集成的时候，先把数据字典和厂家确认清楚，免得加班。

现场总线的现实：Modbus为什么还没死？

你说，现在工业以太网协议那么多，EtherNet/IP、EtherCAT、PROFINET，各个性能吊打Modbus。EtherCAT甚至能做到微秒级的同步精度，而Modbus还在毫秒级晃荡。可为什么，为什么我走到哪个工厂都能闻见Modbus的味道？答案很扎心：便宜且够用。绝大多数流程工业的响应时间要求也就是100ms以上，Modbus跑个9600、19200比特率，轮询一圈几十毫秒，完全够。你非要上那种一秒几万帧的高速运动控制，那是另一回事，可工厂里有多少这样的需求？阀门、温度、压力，慢悠悠的，Modbus胜任得很。再说了，几十年的存量设备摆在那里，你说换就换？老板看看预算，再看看你，那眼神仿佛在说“你是不是想把公司搞垮”。

而且Modbus对硬件资源的消耗几乎为零。一颗Cortex-M0跑到几兆赫兹就能搞定协议栈，内存占用小得可怜。现在那些低成本的IoT网关、边缘计算节点，很多都直接内置Modbus驱动，从传感器汇集数据，再用MQTT发到云端。这不就是典型的工业物联网架构吗？你会发现，历史就是这样讽刺：最新的技术和最老的技术往往能融为一体，因为它们都信奉同一个原则——KISS（Keep It Simple and Stupid）。Modbus就是KISS的完美实践。

当然，Modbus不是没有缺点，它的成功反而成了包袱。比如，它的数据模型太简单，没办法描述复杂的数据类型，一个32位浮点数要分成两个保持寄存器，然后还得考虑字节交换，每天都有无数人掉进这个坑。再比如，没有标准化的设备描述文件，不像PROFINET有GSDML，你只能靠厂家给你一张Excel寄存器表格，里面还满篇错误。我有一次拿到一份表格，上面写着“40001-40002，电流值，单位A”，我读取回来发现数值是65535，心想这断路器是去外太空了吗？后来打电话给厂家，对方告诉我：“哦，那个地址我们留作内部测试用，实际数据在40100。” 你能怎么办？骂一顿然后接着干。这就是工业现场的真实生态。

问：以后Modbus会被替换吗？还是继续共存？
答：短时间死不了，至少在我们这代人退休前不会。它已经在无数设备里生了根，从远方抄表系统到地铁BAS，从楼宇自控到光伏逆变器，你都能找到它。新的协议会不断出现，但Modbus会像一位老管家，默默守着那份基业。甚至在一些新兴领域，比如协作机器人末端执行器的通信，都有用Modbus RTU的，因为一根便宜的四芯线比工业以太网网线成本低得多。不过我们也看到，OPC UA正在逐渐渗透，它更安全、更丰富、更面向对象，也许一二十年后，当所有老设备换代完毕，Modbus会退居二线。但那时候的事，谁知道呢？活在当下，该学的Modbus还是得学。

写到最后，翻看办公室抽屉里那台古董的Modbus调试工具，串口插头已经微微生锈。它陪我走过多少现场，解过多少bug。一个协议能火四十年，不是因为它完美，恰恰是因为它能容忍这个世界的不完美。就冲这点，我得给它竖个大拇指。👍
