为什么非要跟“铬”过不去？
传统铬酸盐钝化，那层金黄色膜，是表面处理行业的金钟罩。耐蚀性强，还有自修复功能，划伤了能自己“愈合”。成本低到令人发指，一公斤处理液几块钱。所以哪怕知道六价铬致癌，很多厂子还是偷偷用。但政策越来越紧，2025年欧盟REACH法规进一步升级，国内环保督查也常态化。别说偷用，就是废水处理不达标，都能让你停产整顿。这已经不是选择题，是必答题。 再说远点，咱们做工业的，也得有点社会责任感对吧？工人手上起疹子，车间味道刺鼻，这些都在提醒我们：是时候换个活法了。
无铬钝化到底行不行？——别听销售吹，看数据

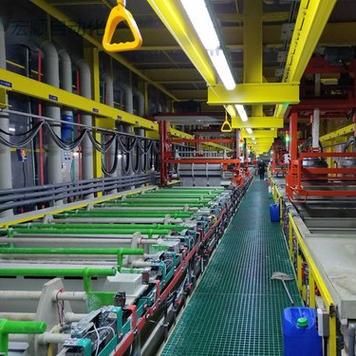

目前主流的无铬钝化路线有三条：硅烷偶联剂体系、锆盐/钛盐体系、有机-无机杂化体系。每条路线我都亲自试过，交了不少“学费”。 硅烷体系最成熟，操作简单，膜层无色或浅蓝，涂装附着力好。但裸膜耐蚀性一般，适合作为涂装前处理。我见过最夸张的例子，某家电厂换了硅烷，涂装后盐雾600小时没毛病，可库存时没喷漆的零件边缘却锈了。所以他们现在学乖了，非涂装件还得加一道封闭。 锆盐体系是现在的“当红炸子鸡”。成膜机理类似磷化，但更环保，耐蚀性可以做得很好。关键是要控制好pH、温度和添加剂。我们给一家紧固件厂做的方案，锆盐钝化加纳米封闭，中性盐雾轻松过240小时，成本只比六价铬高约15%。老板后来跟我说：“早换早安心。”——不过他没说当初试错时差点把我们撵出去。 有机-无机杂化是高端路线，耐蚀性最强，可以做到接近六价铬的自愈效果。但价格也感人，目前多用于航空或军工零件。民用推广还得等成本降下来。
实际应用中的坑与应对
别以为换了药水就万事大吉。无铬钝化对前处理要求极高，除油不净？膜层直接发花。水洗水质差了？盐雾立马掉档。我们遇到过最奇葩的问题：换了无铬，工件放置几天后表面摸起来发粘。查了半天，原来是后道包装材料有硫，跟钝化膜反应了…细节决定成败，这行真是活到老学到老。 另外，检测标准也得跟着调整。很多老质检还拿硝酸滴定法测六价铬膜重，对无铬膜根本不适用。得用XRF或电化学法。培训得跟上，不然全是扯皮。 为了让大家少走弯路，我整理了几个常见问题： 问：无铬钝化膜的颜色怎么控制？客户就喜欢金灿灿的怎么办？ 答：说实话，无铬体系很难复刻铬酸盐的经典金色。硅烷多为无色或蓝紫色，锆盐可调出淡黄到蓝红彩虹色，但都达不到六价铬那种饱满金黄。有些厂家会加有机染料调色，但可能影响耐蚀性和附着力。现在的趋势是改变客户审美，告诉他们“无色≠不耐蚀”。我们给客户看盐雾报告和循环腐蚀数据，多数能接受。实在不行，只能上封闭漆调色了。 问：无铬钝化后的零件，导电性会不会变差？电子件很在乎这个。 答：会的！大部分无机无铬钝化膜是绝缘体，硅烷膜更是如此。对于需要表面导电的零件（如电子接插件），必须选择薄型导电钝化膜，比如某些磷酸盐或有机导电聚合物体系。膜厚要精确控制，一般几十纳米，兼顾耐蚀和导电。我们和某连接器厂合作开发过一款导电无铬钝化液，盐雾72小时，接触电阻<5mΩ。就是价格高，小批量接受不了。所以量很重要。 问：槽液维护跟传统有区别吗？我厂的工人就习惯铬酸盐那套。 答：完全两码事。无铬钝化槽液更敏感，pH波动、金属离子溶出、细菌滋生都会影响。必须上自动加药和在线监测，否则次品率飙升。培训一定要手把手，把原理讲透。我们给一家厂做指导时，把操作工叫到实验室，让他亲自对比不同参数下膜层的差异，他才信服。别指望发个SOP就完事。2025年，我们该用什么？
现在做表面处理方案，不能光看技术，还得算全局账。环保成本（废水处理、危废处置）、能耗、效率、客户要求…有些产品出口欧洲，客户明确要求不含三价铬以外重金属，那你只能上无铬。有些国内配套，可能高端锆盐是首选。 我最近在关注生物基缓蚀剂，从植物提取，加到无铬体系里能大幅提升耐蚀性，而且完全降解。欧洲已经有中试线了。还有激光辅助钝化，用短脉冲激光在无铬膜上做微纳结构，耐蚀性能翻倍。这可能是下一个爆点。 表面处理这行，变是唯一的不变。别等到政策卡脖子了再动，提前储备技术，哪怕先开条中试线测试。经验是自己的，谁也拿不走。 好了，啰嗦这么多，最后送大家一句话：无铬钝化水挺深，但淹不死会游泳的。大胆试，细心调，别被一两个失败案例吓回去。毕竟，咱们工业人，哪天不是在解决问题中度过的？免责声明：文章内容来自互联网，本站仅作为分享，不对其真实性负责，如有侵权等情况，请与本站联系删除。
转载请注明出处：表面处理不“绿”不行了？聊聊无铬钝化的那些坑和突破 https://www.dachanpin.com/a/tg/60666.html
