CC-Link IE TSN：别让网络协议拖了你智能制造的后腿

说真的，提起工业网络，很多人的第一反应还是“够用就行”。Modbus、Profibus，甚至硬接线——线缆一捆一捆，信号通了，机器转了，挺好。但你要是真跑过那种千分尺精度的同步控制，或者被产线莫名其妙的通信延迟搞到半夜爬起来喝凉水，就知道什么叫“够用”两个字有多坑。CC-Link 这个名字，圈外人可能觉得冷门，但搞三菱PLC的兄弟绝对熟。早年的 CC-Link 现场总线，确实解决了不少“能通就行”的问题，但在大数据量、确定性传输要求越来越高的当下，靠那十兆带宽跑视觉数据？别逗了。

转折点大概在2016年。CLPA (CC-Link协会) 把 TSN (时间敏感网络) 技术整合进 CC-Link IE 的时候——我当时正好在调试一条锂电池卷绕机生产线，负责驱动控制的哥们儿一脸苦相：伺服轴多，循环时间卡死在毫秒级，传统以太网抖动大到没法做高速插补。后来换了CC-Link IE TSN的模块，说实话，有点惊喜。不是那种“参数看涨”的惊喜，是你把示波器夹上去，看到同步信号干净得几乎没有毛刺的那种踏实。这玩意儿吧，核心就一条：在网络七层模型里，它把时间同步协议从软件往硬件层挪了一步。这一步，可费了大劲了。

❗ 到底什么是 TSN，为什么非要在 CC-Link 上绑它？

TSN 听起来玄乎，其实就一个初衷：让标准以太网获得确定性的数据传输能力。你家里看视频卡一下无所谓，但协作机器人的力反馈传感一卡，那手指头可能就直接捅穿工件了。所以 IEC 60802 那一套子标准，专门定义了工业自动化的 TSN 行规。CC-Link IE TSN 则是全球第一个把 TSN 技术融入开放式工业网络的协议。注意，“开放式”这个词很关键——有些厂商喜欢搞封闭的 100Mbps 实时总线，性能是强，但设备一绑定，你就被套牢了。CLPA 这手棋下得聪明：在保持 CC-Link 一贯高速、大容量的基因下，用 TSN 打通不同协议设备在同一网络上的共存。以前一个交换机柜里，实时网、信息网、以太网各走各的路，现在一根线跑所有，拓扑自由了不止一点点。

💡 实战里最容易踩的三个坑

别光看宣传材料，我碰到过太多现场翻车案例。第一，时间同步配置。CC-Link IE TSN 的主站和从站之间，基于 IEEE 802.1AS 的轮廓特性必须严格对齐。有次现场工程师漏设了 gPTP 域的优先级，结果网络负载一高，同步帧偶尔被挤掉——后果就是驱动报警乱跳。第二，交换机选择。不是所有“支持 TSN”的交换机都能完美配合，你得查 CLPA 的认证列表，特别是涉及到信用值整形 (Credit-Based Shaper) 和门控调度 (IEEE 802.1Qbv) 的组合使用。第三，混合通信的带宽估算。有人以为千兆网带宽大，把所有非实时数据全往同一个网段灌，结果摄像机 100M 码流一上，实时抖动直接飙到微秒级外。这里要套用网络负载率公式，留足余量。否则你怪协议不行，人家协议也冤枉。

问：CC-Link 和 CC-Link IE 到底什么关系？IE 是不是简单的升级？

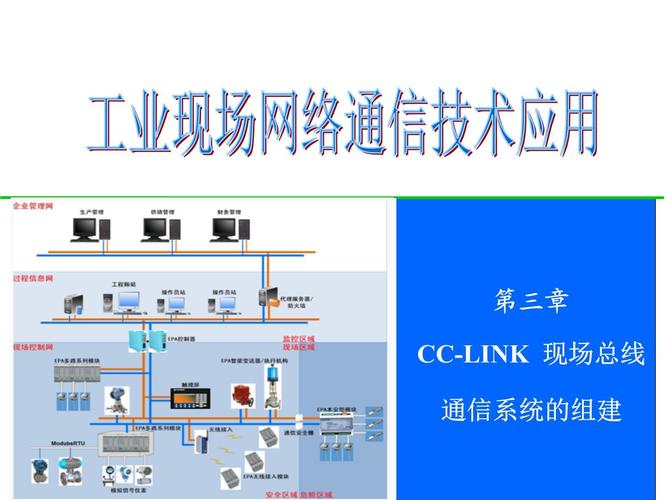

答：完全不是一回事。CC-Link 是基于 RS-485 的现场总线，物理层和协议层都是早期的循环通信，最大传输速度 10Mbps，能带 64 个站。而 CC-Link IE 是基于以太网的、集成工业以太网协议族，下面又分 Field (100Mbps)、Control (1Gbps) 等多个层级。IE TSN 则是在 Control 层级上发展的新一代，利用标准以太网物理层实现 1Gbps 的实时通信，并且把循环通信的确定性提升到全新量级。你可以理解成，CC-Link 还是串行时代的老将，IE 是内嵌了 TSN 的网际快车。老系统扩容，通过桥接器可以混用，但新项目直接上 IE TSN 准没错。

问：现在部署 CC-Link IE TSN 成本高吗？普通设备制造商吃得起这个螃蟹吗？

答：哈，问到点子上了。三年前那会儿，一颗支持 TSN 的交换芯片比普通芯片贵了将近一倍，主站模块也少。但现在呢？瑞萨、TI 等大厂已经把 TSN IP 核嵌进通用的工业级 SoC 里，像最新的 RZ/N2L，一块芯片就管通信加控制。市面上国产CC-Link IE TSN兼容产品也冒出来了，价格不再高不可攀。而且要考虑整体拥有成本：线缆少了，柜子小了，调试时间短了，维护不用在三种网络间来回跳——算总账，性价比反而比传统架构高。当然，你得有懂行的人，因为 TSN 配置界面不像老式拨码开关那样“傻瓜”，它需要网络工程师理解 IEEE 标准。但话说回来，既然要搞真正的智能制造，难道你还想靠一群只会拧螺丝的电工打天下？

⚙️ 和 OPC UA 在一起，才算真正打通任督二脉

光有实时的数据传输还不够。工业 4.0 讲究的垂直集成，需要从现场设备直连云平台。CC-Link IE TSN 在最新的规范里，原生支持了OPC UA over TSN。这意味着什么？以前 OPC UA 是跑在非实时以太网上，采集数据会有不确定性延迟；现在把它架在 TSN 这个定时交通上，语义化信息与实时控制流同网共传。我上个月刚参观了一家汽车变速器装配线，用扫描枪过 RFID，同时伺服拧紧轴实时上传扭矩曲线到 MES——没用网关转换，就靠CC-Link IE TSN加 UA 客户端/服务器模型。那数据一致性，简直不像工业设备。感叹号代表不了我当时的心情，省略号也代表不了……真就是，你怎么现在才来？！

当然，新事物总有不完善的地方。比如诊断工具，目前还是厂商各自开发，缺乏像以太网 Wireshark 那样一个统一、开源的分析插件。想抓包分析 TSN 实时流，只能用昂贵的专用设备，或者依赖芯片供应商的内部工具。这给二次开发添了不少堵。另外，CC-Link IE TSN 一致性测试比较严格，中小公司过认证的时间成本不低。不过 CLPA 近年在中国动作频频，会员费也降了，测试实验室多了几个，算是懂事地在推一把。

有些兄弟可能还在纠结：究竟上 CC-Link IE Field Basic 性价比高，还是咬咬牙一步到位 IE TSN？我的建议粗暴得很：如果你设备内轴数不超过四轴，没有高动态同步需求，Field Basic 够用，毕竟它基于标准 UDP 实现循环通信，易用又便宜。但只要涉及多轴插补、晶圆划片、印刷套色这类微秒级同步的活儿，CC-Link IE TSN 是你绕不开的坑——不对，是跳进去就值了的坑。

最后提一嘴，TSN 技术本身不是某家私有财产，IEEE 定义的开放标准，早晚会成为工业通信的“普通话”。CC-Link 只是率先把它说得比较溜的那一位。作为工程师，咱不粉厂商，只粉能解决现场痛点的技术。如果你现在正被车间丢包、同步报警折磨得焦头烂额，不妨在下一台设备选型时，给CC-Link IE TSN 一个机会。不一定立刻有翻天覆地的变化，但那种半夜再也不用被电话叫醒的安稳，千金不换。
