工装夹具——你可能一直做错了,老手才知道的细节

说实话,干了二十年机械,工装夹具这事儿,看似简单,实则处处是坑。前几天车间又报废一批零件,查来查去,夹具的定位销偏了0.03mm——就这0.03,几千块钱打水漂。❗ 我见过太多设计图纸,外观漂亮,三维渲染得跟艺术品似的,一到现场就趴窝。为什么?沉头螺丝没考虑到扳手空间?活动件干涉?说多了都是泪。

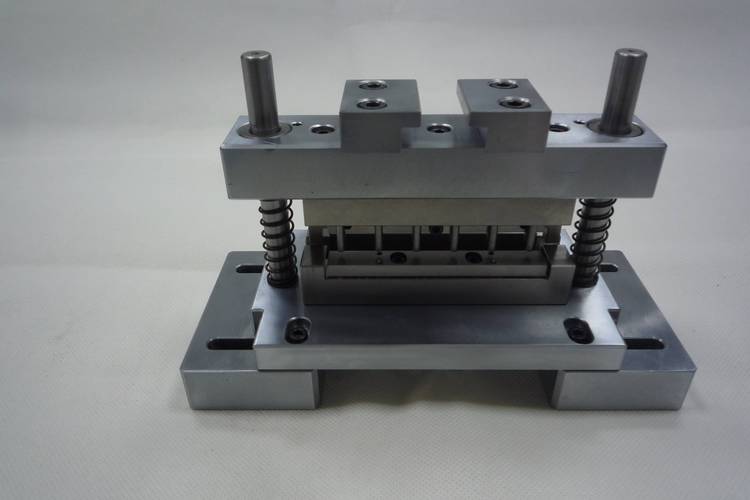

车间现场工装夹具安装调试
车间现场工装夹具安装调试

✅ 精度是怎么跑掉的?

很多人以为,夹具只要“夹紧就行”。大错特错。夹紧点不对,工件直接变形。特别是薄壁件,夹紧力稍微大一点,圆度超差0.1mm轻轻松松。后来我养成一个习惯:先用显影剂检查接触面,再拿塞尺溜一圈,最后上杠杆百分表找正。过程繁琐,但管用。 定位销,别看它就是根小棍子,学问大着呢。市面上买的标准销,硬度HRC58-62,但你得看工件材质。工件是铸铁?磨粒磨损,三个月销子就细了。得上渗氮处理的销子,表面耐磨。但渗氮层薄,基体软,重载工况不行,得硬铬镀层。这都是血泪教训。

💡 问:工装夹具选用什么材料最划算?

问:工装夹具主体用45钢还是Cr12? 答:看你的产量。单件小批量,45钢调质处理,成本低,够用。要是大批量,比如汽车零部件,每天几千件,那必须Cr12MoV,淬火后硬度HRC60以上,耐磨性不是一个级别。但Cr12容易变形,热处理后一定要深冷处理。还有铸件,比如HT250,吸振性好,适合精密磨削夹具,但脆。曾经一次用HT300做底板,钻头一钻就崩边——气死我了,后来全改用Q235焊接结构,退火去应力,又便宜又结实。

🔧 快换系统——效率提升的捷径?

现在都在讲智能制造,工装夹具也得跟上。零点定位系统,确实牛,重复定位精度能做到0.002mm。可价格……一套进口的五六万,老板心疼。后来我们自己做了个简易版:利用液压胀套,配合精密锥面定位,成本不到十分之一,精度稳定性还行。不过得经常清理锥面,铁屑进去了就全完了。

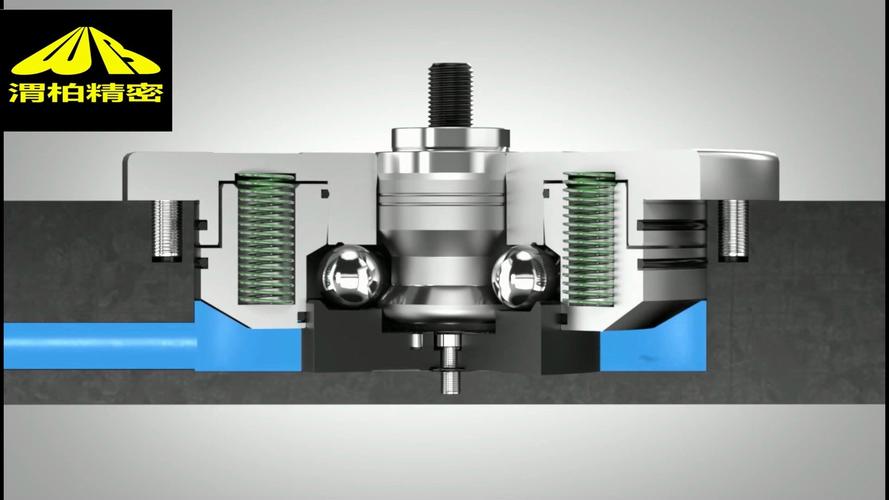

零点定位系统工装夹具自动化
零点定位系统工装夹具自动化
有个误区:以为用了快换系统夹具就万事大吉。错!基座精度跟不上,等于白搭。必须保证机床工作台与夹具底板的形位公差,垂直度、平行度要重磨。我们吃过亏,快换盘装上去,主轴跳动0.02mm,加工出来的孔位置度差,最后发现底板平面度0.05mm——天哪,自己坑自己。

🚫 问:夹具设计中最容易被忽略的问题是什么?

问:经常加工完,工件拿不下来,咋办? 答:哈哈,你是不是也碰到过?夹紧机构没有考虑松开工件后的弹复。特别是薄壁圈,夹紧时变椭圆形,松开后弹性恢复,卡在夹具里。解决方法:增加辅助弹顶器,或者用开口套。还有,排屑问题。铣削时铝屑飞溅,钻到活动机构里,卡死基准面。后来所有夹具都加了防尘罩,润滑用干性二硫化钼喷剂,不然天天修。 另一个死穴:热处理变形。夹具零件淬火后研磨,看似完美,用着用着又变形。残余奥氏体在室温下慢慢转变,尺寸漂移。必须时效处理,人工或自然,不能省。现在流行深冷处理,把残余奥氏体彻底转变为马氏体,再回火,稳定性好很多。就是周期长。

💸 省钱?往往最费钱

老板总想省,结果夹具刚性不足,振刀。一把硬质合金刀崩了,好几千,能买多少钢材?刚性不足的夹具,加工表面质量极差,刀具寿命缩短一半。所以我坚持一点:夹具要比机床更“硬”。结构上多采用封闭框架,焊接后整体退火,粗加工再退火,精加工后时效。费事儿,但值当。 有次做深孔钻夹具,枪钻导向套与夹具本体配合间隙选了H7/g6,结果枪钻偏摆,孔偏斜。查资料才发现,深孔钻导向间隙要控制在0.005-0.01mm,几乎是研配。后来改成无间隙滚珠导套,问题解决。所以说,经验有时候也是坑,得计算。 近几年3D打印工装夹具开始火。塑料的好用吗?嗯,做些检验夹具、柔性夹爪还行,但受力和耐温就别指望了。我们试过尼龙的,夏天车间温度一高,软了,定位跑了。金属3D打印倒是能做随形冷却流道,压铸模上不错,夹具上嘛,成本太高,只有异形件夹持才考虑。

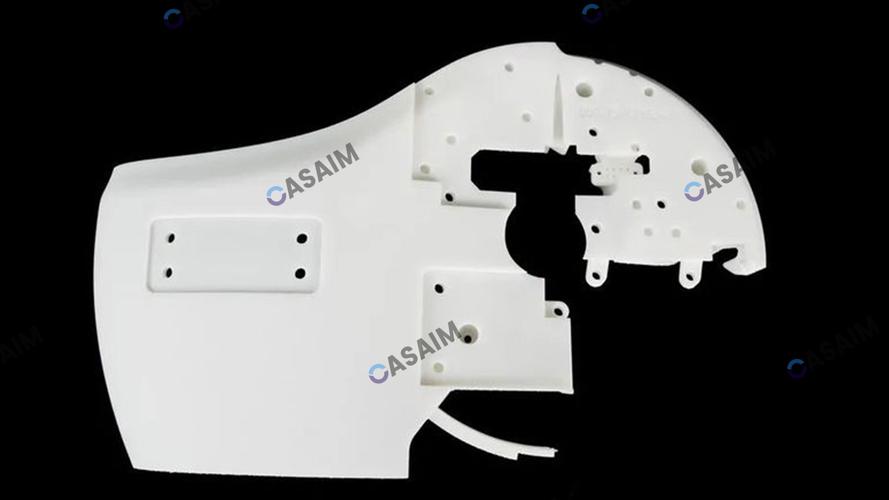

3D打印随形水路工装夹具
3D打印随形水路工装夹具
说到底,工装夹具这行,细节决定命。别信什么“标准化”一刀切,每个项目都得抠尺寸、抠公差、抠工况。哦对了,还有,图纸上一定要标夹具的装夹顺序,很多操作工不看说明,乱夹一气,责任推给你。 好了,就说这么多。几点下班?该去车间转一圈了。
