模具设计生存指南：从车间踩坑到仿真破局

干了十几年模具，最怕听的一句话是：“这模具怎么又拖期了？”

唉。模具设计这行当，外人看着是铁块雕花，其实每天都在走钢丝。一个缩痕，一次粘模，试模时那“咔”的一声——心都凉半截。我今天不聊虚的，就掏心窝子说说那些书本不教、但车间里要命的细节。对了，你有没有遇到过：明明模流分析一切OK，实际打出来全是飞边？

为什么你的分型面总是出问题？

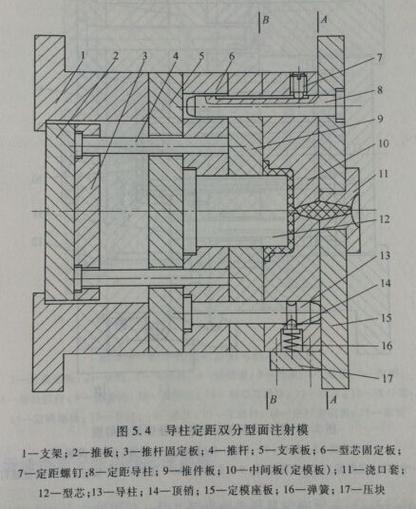

先吐槽一句：分型面选错，后面全白做。很多新手设计师，包括刚入行时的我，总把分型面当成几何分割线——不就是PL面吗？大错特错。你得考虑脱模斜度、锁模力平衡、甚至塑胶熔体在型腔里的流动末端位置。有一次做汽车内饰件，分型面为了迁就滑块，搞了个台阶式，结果试模时，料流直接在台阶处困气，烧焦一大片。💡 后来我学乖了：先手绘熔体流动路径，再用模流分析验证，但手绘那步不能省——它能让你建立直觉。

分型面的封胶位也经常被忽略。大面积封胶？等着批锋吧。我现在设计时，会在非关键区域故意做避空，只留10-15mm的封胶宽度，既保证强度，又减少加工精度依赖。说实话，这招是跟一个钳工师傅学的，科班出身的人反而不讲究。

从二维到三维，我们失去了什么？

现在全3D设计，效率是高了，但年轻设计师对模具结构的立体感反而弱了。以前画二维装配图，你脑子里必须把每个零件“拆”一遍，现在靠软件自动干涉检查，人变懒了。❗ 有一次冷却系统设计，水路离顶针孔就差0.5mm，软件没报警，结果钻孔时打穿……血泪教训。

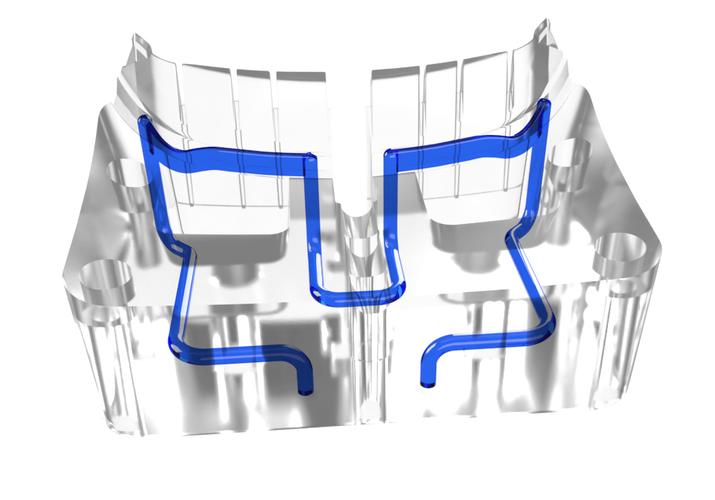

不过话说回来，随形水路和3D打印模仁真香。以前异形水路只能靠深孔钻，拐弯就傻眼，现在金属粉末烧结，可以做出贴合产品轮廓的螺旋水路，冷却时间缩短30%不是梦。但！设计得不好，水路直径突变处会积垢，时间一长堵死。我一般要求随形水路截面渐变要平滑，避开尖角，并且一定安装超声波清洗接口——这些都是车间里真金白银砸出来的经验。

模具仿真：不是万能的，没有是万万不能的

现在谁还不用CAE软件？但仿真结果和实际差个20%很正常。关键是你得知道边界条件怎么设。比如热平衡分析，很多模流分析只算塑胶温度，忽略模具钢料的热传导延迟。我做精密光学镜头模具时，仿真显示达到稳态要50模次，实际80模次尺寸才稳定，后来把模温机响应滞后也纳入模型，才匹配上。💢 所以别迷信软件，理解背后的物理模型才是王道。

问答时间：车间里的那些“鬼”问题

问：滑块抽芯有时候很顺，有时候卡顿，是什么原因？

答：八成是热膨胀不均匀！滑块导轨是钢件，模仁也是钢件，但生产时滑块本身也被加热，膨胀量如果没算好，间隙就被吃了。我一般把滑块与导轨的配合间隙放大0.02-0.03mm，再在滑块底部加石墨铜导板，既补偿膨胀，又减小摩擦。另外，检查斜导柱角度是不是太大了，超过25度容易卡死，我会用液压抽芯替代。

问：透明件模具怎么做才能避免气泡和银纹？

答：透明件最怕困气。首先，浇口位置必须选在壁厚最厚处，并且采用扇形浇口或侧浇口，让熔体平稳推进。其次，模具排气槽要开得科学——深度不超过塑料溢边值，宽度6-10mm，且要连通到大气。我习惯在分型面做全周排气槽，再加真空抽气，效果立竿见影。对了，模温也要高，PC料我一般定到110℃以上，减小内应力。

最后再啰嗦一句：模具设计这行，七分靠经验，三分靠理论。软件升级了，算法智能了，但你的手感、你对材料收缩的直觉、你对机床加工精度的敬畏，这些才是让你半夜能安睡的底牌。如果哪天真出了解决不了的怪问题，去车间转转，那些满手油污的老师傅，可能一句话就点醒你。
