冲压工艺：别再被经验主义坑了，现代冲压的生存法则

说实话，上周去一个冲压厂走访，看到他们还在用 80 年代的机械压力机，咔哒咔哒地砸，模具间隙全凭老师傅一把卡尺……当时我就忍不住了。这都什么年代了！冲压工艺哪是什么砸铁片？是精密科学啊。可为什么很多厂还在“差不多就行”？——因为怕改。怕花钱。更怕丢掉那种靠手感攒出来的自信。但市场不等人，零件精度要求到 ±0.05mm，高强钢抗拉强度奔着 1500MPa 去了，你不变，订单可就溜了。

冲压工艺其实很“狡猾”，它把材料学、力学、还有操作工的脾气揉在一起。有时候你看到零件开裂，不是模具错了，是润滑喷多了。有时候你以为机床吨位够，结果过载保护断了——因为你没算卸料力。这些细节，书本不教，全凭踩坑。

下面聊几个我觉得最要命的话题。

模具设计：不是画个图那么简单

入行前以为模具就是铁块挖洞。大错特错。冲裁间隙放到 0.01mm 去调的时候，你才知道什么叫头皮发麻。我见过一套落料模，间隙放大了 0.03mm，断面光亮带直接少了 50%，毛刺能刮破手套。这不叫冲压，这叫撕纸。但间隙也不是越小越好，太小了模具发热、磨损、甚至崩刃。回弹更是魔鬼——尤其是高强钢，明明压到位了，脱模后角度又弹回来，足足 2~3°。这时候必须靠CAE 回弹补偿，但软件算出来的补偿量你敢直接用？不敢。必须上三次试模，一边测一边改，那几天团队脸都是绿的。

还有模具表面处理。有人觉得镀个硬铬就行，太天真了。冲铝件时粘着磨损严重，不做 PVD 涂层？等着模具拉毛吧。我现在强烈推荐类金刚石涂层（DLC），摩擦力小得令人发指，寿命能翻三倍。当然，贵。老板犹豫的时候我就说：你算算停机换模的时间和废品率，对吧？💡

设备选型：伺服还是机械？这是个问题

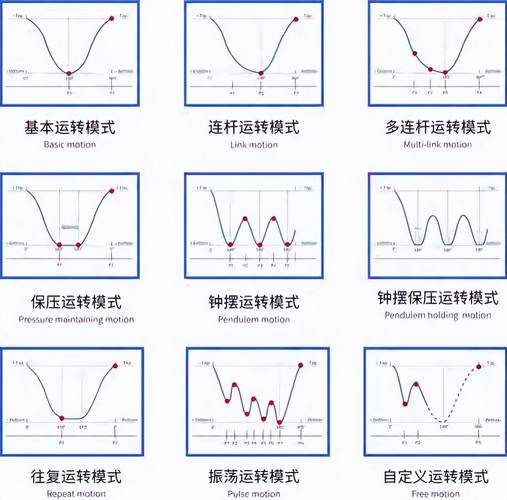

机械压力机便宜，皮实，但是滑块曲线死板。碰上需要深拉深或者保压的件，你就哭吧。伺服压力机呢？滑块运动能编程，想快就快，想慢就慢，甚至在下死点停一下——这个自由曲线控制直接解决了难度零件的成形问题，而且噪音还低。但伺服机贵啊，一套线下来能买两套机械的。怎么办？我一般建议看零件类型：如果你的产量大、零件简单、拉深比小于 1.6，机械机够用；一旦碰到铝合金车门内板、复杂形状的底盘件，坚决上伺服！别犹豫！这几年国内伺服压力机技术起来了，功率密度比以前强太多，能耗也降了，✅是时候接受了。

说到设备，再补一刀：千万别忽略精度保持性。厂家标称下死点精度 ±0.01mm，用了两年还这样？不可能的。要定期激光干涉检测，导轨间隙大了立马调。我曾见过一台用了七年的压力机，下死点漂移了 0.12mm，冲出来的件批次差异像过山车。所以检修计划必须硬化到制度里，别等报废了才拍大腿。

材料与润滑：你以为省了油钱，其实亏了模具寿命

冲压这行有个怪象：买得起几百万的设备，舍不得用好的润滑剂。结果呢？拉深时材料粘在模具上，导致划伤、龟裂，甚至模具卡死。现在的高强钢、铝合金对润滑要求极高。我以前试过一种微乳化液，喷上去跟牛奶似的，本以为效果一般，结果板料流入量直接提升了 15%，模具温度也降了。惊喜！但要注意，不是所有润滑剂都环保，废液处理很头疼，现在都在推微量润滑（MQL）甚至干式冲压，能用涂层和表面织构代替润滑油。这又是另一套技术路线了……

材料方面，更是一言难尽。车厂拼命降重，用上了 7 系铝合金，强度高但塑性差，拉深时开裂率能到 20%。怎么办？这就要提一个关键概念——成形极限图（FLD）。你得摸清每批材料的 FLD 曲线，然后调整压边力、润滑、甚至模具圆角半径。有时候减小 1mm 的圆角，开裂风险就往下降一大截。都是血泪。

问：冲压件毛刺不稳定，有时有有时无，怎么根除？

答：别急着磨刀块。先检查闭合高度是否一致，有没有因为废料反弹导致下死点变化？然后看模具导柱导套间隙，若超过 0.02mm 就要修。最后再怀疑刃口钝化。八成问题出在前两项。我处理过一个案例，毛刺忽大忽小，结果发现冲床基础螺栓松了……就这么离谱。❗

问：高强钢冲压时噪声巨大，还有振动，能解决吗？

答：噪声主要来自切削冲击和板料反弹。试试伺服压力机低速成形，或者安装减震垫、调整模具镶块配合。如果批量大，考虑给压力机加装隔音罩，但治标不治本。振动要小心，长期会损坏机身，可以加装油压缓冲器，或者干脆优化冲裁释放曲线，让过程更平稳。

自动化与数字化：别等断供了才觉悟

现在冲压车间还靠人搬料？不是不行，但效率太低。一个拆垛机械手加视觉定位，省了三个工人，一年回本。关键连线后，还能做在线检测：每一件冲完立即拍摄比对，厚度超差或裂纹自动报警，数据直接上传 MES。我们厂去年上了一套，废品率从 3‰ 降到了 0.5‰。老板笑得嘴都歪了。可是数字化也有坑，比如传感器维护、标定频次、数据洪流怎么分析……所以上系统时一定让工艺工程师深度参与，别丢给 IT 部门瞎搞。

最后啰嗦一句：冲压工艺从来不是“调出来”的，而是“设计出来”的。从产品设计同步工程开始，到模具、材料、设备的匹配，每一步都要算，然后验证。经验依然宝贵，但只有经验，早晚被淘汰。这行变得太快，不学习？真不行。
