确定性网络:干掉几微秒的抖动,工业才敢谈实时

那天在某个汽车焊装车间,我亲眼见到十几个机器人手臂协同抬一个车身侧围,动作流畅得就像一群深海鱼,突然——其中一台顿了一下。就那么一下,肉眼几乎不可察。但控制室的警报已经响了。工程师黑着脸蹦出三个字:“非确定。” 我当时还以为他说的是某种玄学。后来才明白,他说的是确定性网络(Deterministic Networking)。没错,这词儿听着学术,可到了产线上,它就是那个决定一批零件是合格品还是废铁的魔鬼细节。

你以为是带宽不够?错,是“准时”定义了一切

咱们搞工业的老爱盯着带宽,千兆不够换万兆,好像管子粗了问题就没了。其实对于运动控制、同步驱动这类场景,“准时”比“快速”要命得多。确定性网络解决的核心问题不是平均延迟,而是延迟上限和抖动。想象你要开一场跨时区视频会议,偶尔卡一下能忍。可要是让伺服驱动器也这么“偶尔卡一下”——抱歉,设备可能直接撞给你看。 传统以太网那套“尽力而为”(best-effort)的机制,放在办公室传文件还行,搁工厂里就是定时炸弹。为什么呢?因为 CSMA/CD 的冲突检测机制会引入随机的退避时间,数据包什么时候能发出去,老天爷说了算。
工业现场TSN时间敏感网络交换机与控制柜
工业现场TSN时间敏感网络交换机与控制柜
所以 IEEE 802.1 工作组的 TSN(时间敏感网络)标准集,本质上就是要在以太网这个开放的、便宜的物理基础上,强行植入一套“交通管制系统”。比如 802.1Qbv 时间感知整形,它能按照精确的时间窗口来调度流量,把关键的控制报文放到专用的保护时隙里,普通 IT 流量你想挤都挤不进来。这家伙厉害在哪?它能把端到端的延迟抖动压缩到微秒级,甚至纳秒级。 说实话,我第一次看完 TSN 协议栈的时候挺崩溃的。从 802.1AS 精准时钟同步,到 802.1Qci 流过滤与监管,再到 802.1CB 帧复制与消除……这简直是为工业发烧友量身定做的极客玩具。不过话说回来,要是没这些繁琐的约定,靠什么去跟专有现场总线拼实时性?

有线说完了?5G 也想来掺一脚

这几年最让人兴奋又头疼的,就是 5G-URLLC(高可靠低延迟通信)与确定性网络的联姻。无线的好处不用多讲,旋转设备、移动 AGV、滑环坏掉的机械臂末端,有线布线就是噩梦。 但别高兴太早。无线信道的时变特性天生就是确定性的死对头。你端着一杯满水走进电梯,信号可能就抖成一片。怎么办呢?3GPP R16 引入的 5G TSN 桥接架构,逻辑上把整个 5G 系统虚拟成一个 TSN 网桥,内部用精准时间协议(gPTP)同步,再通过 TSN 转换器与外部有线网络对齐时钟。这样一来,从云端控制器到无线终端的整条链路,第一次有了端到端确定性保障的理论可能性。 注意我的用词——理论可能性。我见过一个试验床的数据:在屏蔽良好的无反射室环境,20 微秒以内的抖动控制得漂漂亮亮;可一旦放到真实的冲压车间,巨大的金属反射导致多径效应,偶尔冒出一个 50 毫秒的延迟毛刺。50 毫秒啊,足够一台高速冲床走完整个行程。所以现在工业圈有个共识:永远不要拿实验室的指标去评估现场部署的 5G 确定性。

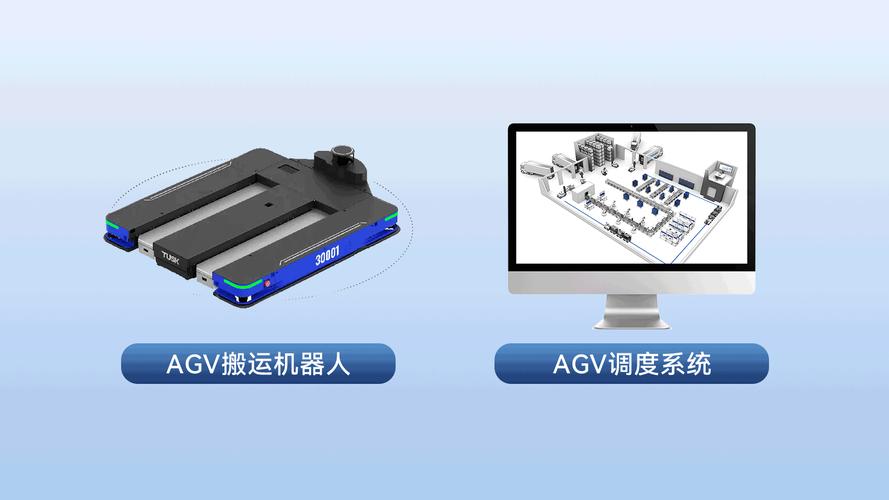

5G工业网关与确定性网络AGV调度
5G工业网关与确定性网络AGV调度
不过,这里面有很多取巧的工程化方法。比如把 URLLC 的 mini-slot 调度和工厂的周期性业务模型对齐,再利用多路径复制(搞多条无线链路同时传),虽然浪费频谱,但能极大压榨出确定性。这路子野,但我非常喜欢——毕竟工业现场要的是结果,不是优雅。

两个你必须知道的现实拷问

两个你必须知道的现实拷问
两个你必须知道的现实拷问
我知道你读到这里可能会在想:“这东西太重了吧,我们中小型的产线怎么搞?”别急,我把最近被问得最多的两个问题拎出来。 问:现有的 Profinet、EtherCAT 这些工业以太网,难道不算确定性网络吗?我还有必要跟风换 TSN 吗? 答:算,当然算。Profinet IRT 和 EtherCAT 的集束帧机制,本质上就是用各种奇技淫巧实现确定性的实时。但它们的硬伤是封闭和昂贵,而且基本被某几家自动化巨头绑定。TSN 的价值在于开放的标准以太网生态,你能用普通的芯片、普通的布线,混跑实时与非实时流量,上游的 IT 工具链也能无缝嵌入。我的判断是:新设计的产线,特别是要频繁调整工艺、要采集大量数据做智能分析的场景,应该坚定不移地向 TSN 迁移。老旧产线改造?那要考虑成本,别脑子一热就全掀了。 问:既然确定性网络这么牛,为什么我们现在还经常听到“车规级确定性”翻车的事故? 答:因为越复杂的系统,越容易陷入“确定性悖论”。你想啊,一个车载网络里可能有主干网关、域控制器、各种传感器,每个节点自己的软件调度、时钟漂移、温度变化都会引入非确定因素。就算你用上了 gPTP 把主时钟同步得毫厘不差,某个 ECU 里跑了个优先级反转的 bug,整个链路的确定性瞬间就毁了。所以,端到端确定性不仅是网络的活,更是全栈软件工程的活。目前能真正把“全链路确定性”做扎实的团队,少之又少。

别只盯着技术,运营才是深水区

最后聊点更扎心的。很多工厂上了确定性网络方案后,头三个月像打了鸡血,OEE 蹭蹭涨。半年后就蔫了。为什么?因为没有人会维护那个精密的时钟同步树!有一次我帮一家电池厂排查问题,发现 PTP 的 Grandmaster 时钟源跑偏了 300 纳秒,居然没人察觉。也难怪,传统自动化工程师习惯看 PLC 的指示灯,哪会去敲命令行检查 gPTP 的状态机。 所以我的建议是:上马确定性网络之前,先问问自己团队有没有能力维护一个“时间敏感”的基础设施。这不比换路由器,插上线就行。它需要一套全新的运维指标,比如 每个交换机的时钟偏移直方图、流门控的漏桶计数、帧抢占的抢占次数……如果你连这些指标都没采集,那你的网络是否还“确定”,可能就得靠猜了。

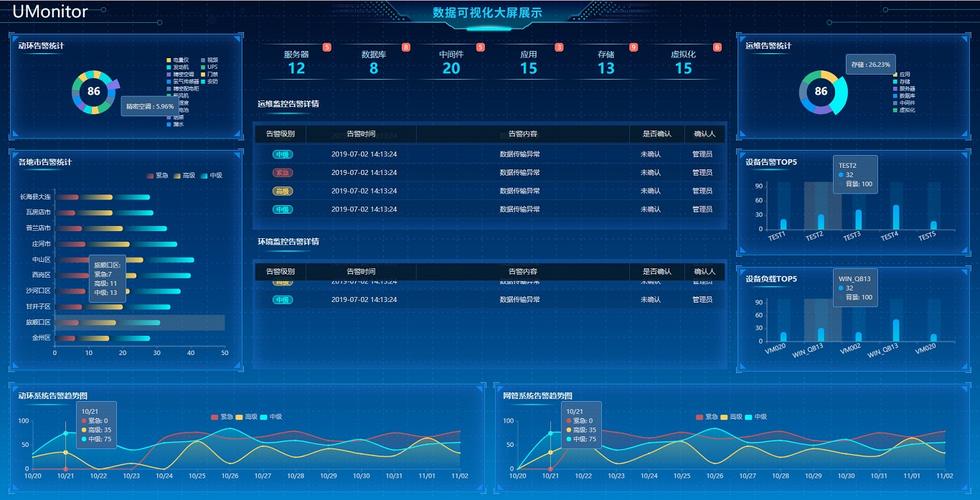

确定性网络运维监控面板数据可视化
确定性网络运维监控面板数据可视化
说得难听点,确定性的反面不是“慢”,而是“随机”。工业人最怕的,从来都是未知。确定性网络给了我们一种对抗未知的数学武器,但别忘了,扣扳机的永远是人。 不过,每次看到车间里所有轴在纳秒级精度的节拍下完美共舞,我还是会起鸡皮疙瘩——那种秩序感,真 TM 性感。
