Modbus协议:这个诞生于1979年的老古董,凭什么还在工控界称王称霸?

说实话,第一次用Modbus的时候,我差点把示波器砸了——就为了一块电表的数据,折腾了一整天。波特率?从9600试到115200,校验位、停止位、站号……最后发现是那根破线没接终端电阻!咬牙切齿之余,也不得不服:这协议,简单得令人发指,却又坚韧得像块牛皮糖。

历史包袱?不,是生存智慧

历史包袱?不,是生存智慧
历史包袱?不,是生存智慧

Modbus是1979年由Modicon公司搞出来的,那时连个人电脑都还没普及。它最初就是为PLC之间通讯设计的,报文格式极度精简,一个字节功能码,两个字节寄存器地址,再跟若干个数据字节,齐活儿。没有复杂的握手,没有证书链,主站一发,从站一答,周而复始。这种「傻白甜」的设计,在当时是迫于硬件的无奈——单片机的ROM才几KB,哪敢搞花活儿?但偏偏就是这种简单,让它一路活到了云时代。不信你去看,光伏逆变器、智能电表、变频器,甚至某些充电桩,十台设备里有八台还在跑Modbus。

不过话说回来,简单也意味着坑多。比如功能码03(读保持寄存器)和04(读输入寄存器),好多人傻傻分不清。更别说那些自定义的功能码,厂家自己玩得飞起,文档却不写清楚——这时候你就得拿着串口监控软件一个个字节抠,像侦探破案似的。❗

RTU、ASCII、TCP:三兄弟的恩怨

Modbus家族有三兄弟,最常用的是RTU模式,走串口(RS-232或RS-485),数据紧凑,带CRC校验,效率高。ASCII模式呢?同样的报文,它给你转成十六进制字符,还加冒号回车,冗余得要命,唯一的好处是人眼能直接读——好吧,调试时或许能少掉几根头发。但到了以太网时代,Modbus TCP横空出世,把串口那套帧直接塞进TCP报文,校验都不用(让TCP层去管),异常简单粗暴。于是你就能看到这样滑稽的场面:在万兆光纤上,跑着1979年的老协议,一点不违和。

问:既然Modbus TCP不需要额外的校验,那MBAP报文头的那个长度字段会不会出错?如果长度错了,岂不是整个帧都解析错了?
答:好问题!这种情况理论上存在,但实际上TCP层保证数据的完整和顺序,如果TCP流本身出错,连接就断了。MBAP的长度字段仅仅是为了在字节流里界定帧的边界,因为TCP是流式的,没有明确的帧头帧尾。所以这个长度要是错了,那一般是程序写bug了——是的,我遇到过,某国产PLC的Modbus TCP栈,长度偶尔多算两个字节,导致读上来的数据全是乱码。最后抓包才发现,真的会吐血。

Modbus RTU 与 TCP 帧格式对比图

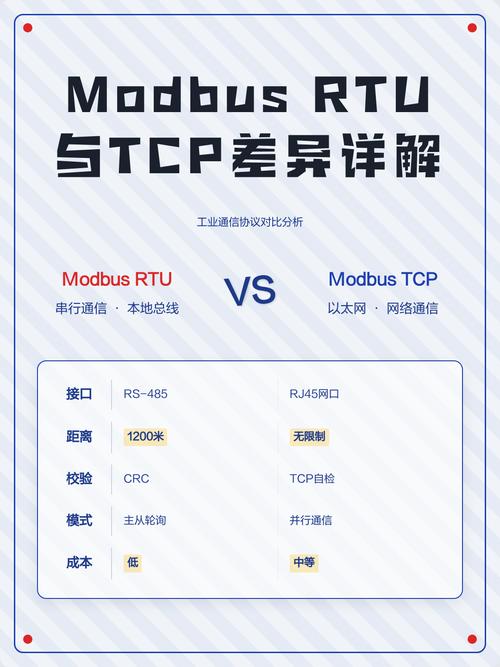

Modbus RTU与TCP数据帧结构对比图
Modbus RTU与TCP数据帧结构对比图

调试这些玩意儿,工具是救星。硬件上,USB转485模块得买带隔离的,别心疼那十几块钱;软件上,Modbus Poll、Modscan这些神器,建议常驻硬盘。我有时甚至直接用Python的pymodbus库写个脚本,模拟主站去轮询,比某些组态软件灵活多了。✅

寄存器那点破事:线圈、离散输入、保持、输入——绕晕了吗

Modbus定义了四种数据模型:线圈(可读可写位)、离散输入(只读位)、保持寄存器(可读可写16位字)、输入寄存器(只读16位字)。但现实是,厂家经常乱用。比如把设备参数放在保持寄存器里,运行数据放在输入寄存器,这还算讲武德;有些厂家居然把只读数据用功能码03(读保持寄存器)来提供,问你服不服?更奇葩的是,32位浮点数要拆成两个16位寄存器,大端小端的问题又能吵半天。

问:我读取一个32位浮点数,寄存器地址是40001,为什么上来的数据不对?用03功能码,返回4个字节。
答:先确认这浮点数是IEEE 754格式,然后看字节序。Modbus本身是Big-Endian,但有的仪表会把两个寄存器的高低字也反一下,形成诡异的混合序。比如我见过施耐德的某款电表,浮点数的存储顺序是【低寄存器高字节、低寄存器低字节、高寄存器高字节、高寄存器低字节】,简直反人类。解决办法?只能查文档,或者用已知值去试,比如电压220V,换算成浮点数0x43610000,然后看它过来的字节流是什么顺序。➡️ 一个小技巧:用Modbus Poll的 “Display” 菜单可以切换各种数据视图,非常直观。

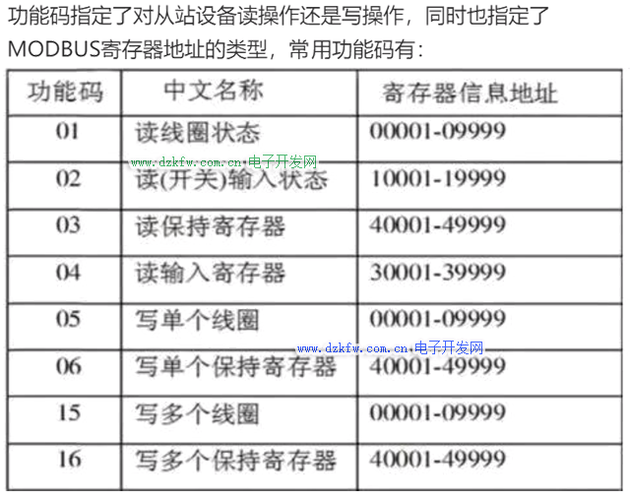

Modbus 寄存器地址映射与功能码关系图

Modbus寄存器地址与功能码映射示意图
Modbus寄存器地址与功能码映射示意图

顺便吐槽一下,老外的仪表喜欢用40001开始的地址,而国产的许多直接从0开始,导致地址偏移一位,初学者能卡个半天。其实Modbus协议规范里说的地址是从0开始的逻辑地址,但很多人把协议文档里的“寄存器编号”当成了地址,于是就有了著名的“1 offset”问题。

无线时代的Modbus:还能再战吗

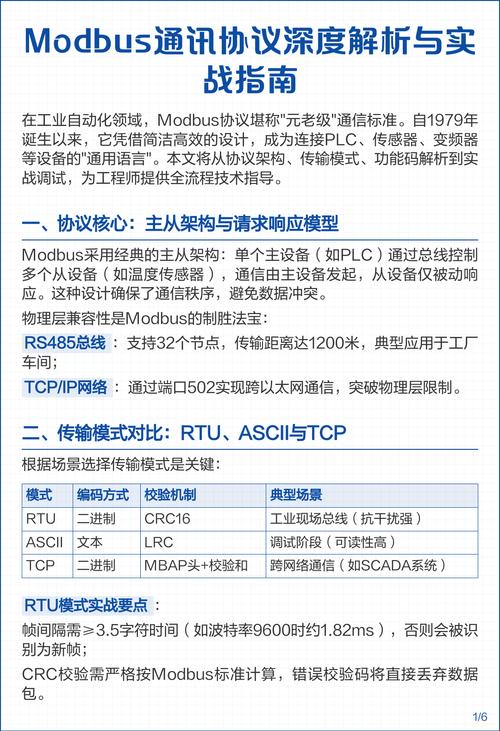

无线时代的Modbus:还能再战吗
无线时代的Modbus:还能再战吗

5G、LoRa、Wi-Fi 6都来了,Modbus还往哪儿走?答案是:直接透明传输。用串口转4G DTU,把RTU报文打包成TCP包或MQTT消息,送到云端再解包。这种方式很糙,但有效。不过时延和丢包会让主站超时机制吃尽苦头,于是有聪明人搞出了Modbus RTU over TCP之类的变种,以及边缘网关做协议转换,把Modbus转成OPC UA或MQTT。但不管怎么折腾,那熟悉的03、06功能码依然在报文中微笑。

说实话,工业物联网圈子里总有人嚷嚷「Modbus已死」,但现实是——新协议的落地成本高得吓人,而Modbus设备便宜、互联互通简单,全球存量可能超过几亿台。你说怎么淘汰?除非哪天工厂全部推翻重来,否则这个老家伙还得再活二十年。

最后给新手一点忠告:玩Modbus,耐心比技术重要。遇到奇葩设备,别急着怀疑人生,先找根好线,配好终端电阻,然后用串口监控软件看看物理层到底有没有数据在跑。还有,那个控制柜里的接地螺丝,一定要拧紧!✅
