等离子切割：别再被参数表忽悠了，车间老手2025实战笔记

做切割这行十几年了，说实话，每次看到新手采购捧着参数表比功率，我就着急。等离子切割这玩意儿，水比想象中深。不是推力大、穿孔快就完了，那只是入门。❗️

记得去年，帮一个客户调试设备，新买的某大牌等离子电源，割16mm碳钢，切口上窄下宽，垂直度差不说，那挂渣铲都铲不动。他们一脸困惑：“不是说能割20mm吗？” 参数表确实漂亮，但实际呢？气体流量、高度控制、切割速度没搭配好，就是浪费电。💡

选型陷阱：功率大看似万能，实则烧钱

市面上100A、200A的等离子切割机满天飞，好多销售张嘴就是“越大越好，一刀切”。对，功率大切割厚度是上去了，但你要是天天切薄板，大功率机器带来的是过烧、变形，还有那电费，哗哗的。更重要的是，大电流消耗电极喷嘴快得惊人。我见过一家厂，电极一天换三四个，成本吓人。

关键不是最大穿孔厚度，而是你常用厚度下的稳定切割质量和运行成本。

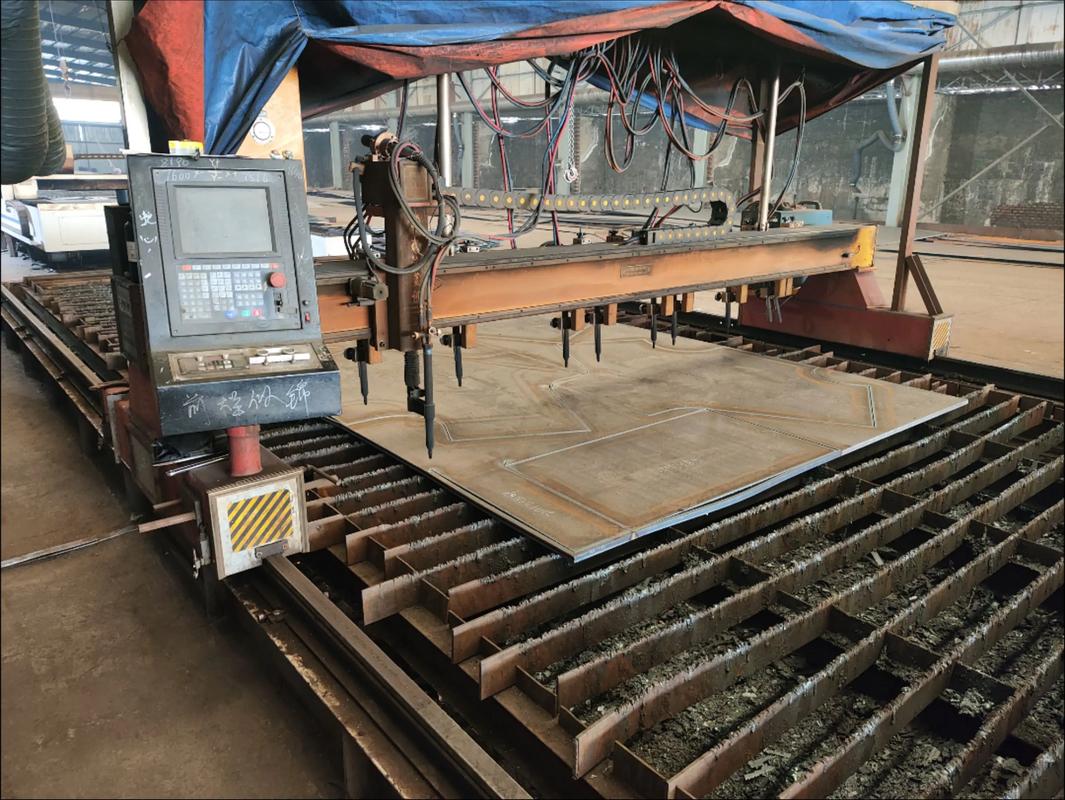

举个例子，大部分结构件加工，6-20mm碳钢是主力。用120A精细等离子，配合氧气/空气切割，速度比火焰快几倍，断面光滑能直接焊接。如果盲目上200A，调小电流切割，等离子弧挺度不够，反而容易双弧，损坏割炬。切记。

耗材寿命：90%的人忽略了这个核心省钱点

一个电极一个喷嘴，几十上百块钱，看似小东西，账不能细算。某次到访一家重工企业，他们等离子切割的耗材月支出超两万，我一看，操作工把割炬往钢板上咣咣敲渣，电极冷却后直接接触钢板，不坏才怪。

其实，延长耗材寿命有很多技巧。首先，穿孔要规范——尽量边缘起步，或者使用软穿孔功能，让电弧先小电流转移。其次，穿孔高度必须精确，太近铁水反溅烧喷嘴，太远转移失败报警。现在的好电源都有自动调节，但很多老师傅还习惯手动，不调，那损耗快是自找的。记住：一个合理的穿孔流程，能让耗材寿命延长30%以上。

还有气体，别舍不得用干燥器。压缩空气里的水分是电极内腔的大敌，涡流环一旦氧化，电弧旋转就乱，切割面立马出来斜纹。装个冷冻干燥机，一两千块，比你换电极划算。

疑难杂症：切斜、挂渣、精度差？别急着骂设备

这几年精细等离子普及了，但很多人抱怨“跟激光差距大”。确实，普通等离子割10mm，垂直度可能3-5度，精细等离子可以做到1-2度以内，可你工艺参数不对，照样废。

问：等离子切割老是切斜，怎么调？
答：先别怀疑机床。多半是切割方向搞反了。等离子弧有旋转方向，顺时针逆时针，切外币缘和内侧时，倾斜方向不同。一般规则：外轮廓顺时针，内孔逆时针，让倾斜面朝废料侧。还有速度，太快慢都会斜，每个厚度的最佳速度窗口很窄，比如12mm碳钢，用120A，速度大约在1800-2200mm/min，偏离了就出问题。另外割嘴高度必须稳，设定在2-3mm，自动调高系统要校准好。

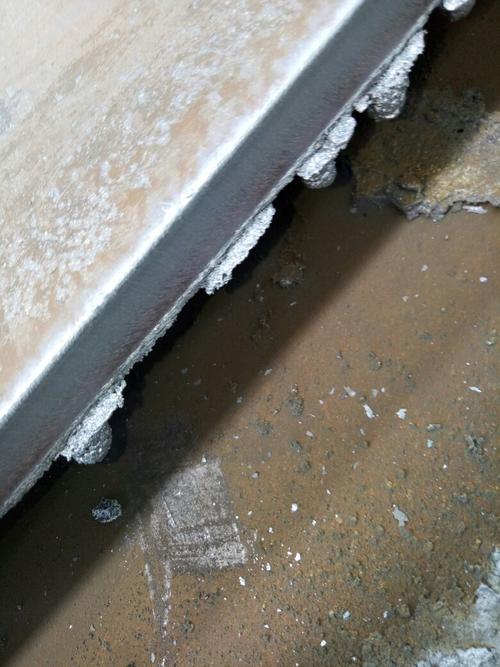

问：底部挂渣严重，铲不掉，为什么？
答：大概率是速度太快，或者气体压力不对。速度一块，等离子弧滞后，底部热量不足，熔渣来不及被吹走。试着降速5-10%，加大弧压，增加穿透力。还有气体，氧气切割时纯度很重要，99.5%以上，不然渣黏稠。另外，喷嘴孔变形就会导致气流紊乱，可以用放大镜看，孔口椭圆就得换，别将就。
