做了20年机械设计,我对计算机辅助设计(CAD)的一点真心话

先说个事儿。上个月面试一个刚毕业的孩子,SolidWorks用得贼溜,快捷键比我这个老家伙还熟,鼠标一甩模型就出来了。可我问了他一个特别简单的问题:这个零件的圆角为什么选R5而不是R3?他卡住了。答不上来。那一刻我突然觉得,计算机辅助设计(CAD)这玩意儿,真是双刃剑。太锋利了,有时候会割到手。

我入行是在99年,那会儿还在用图板,趴在大桌子上画图,铅笔削得尖尖的,圆规一扎一个眼儿。后来突然CAD就铺开了,AutoCAD R14,我的天,第一次看到鼠标点一点,线条自动出来,还能随便改,那种震撼——真的,差点哭出来。感觉祖师爷显灵了。但很快,问题也来了。我们车间有个老师傅,干了三十年装配,他一眼就能看出图纸上的设计缺陷,但我们这些整天盯着屏幕的年轻人,反而越来越依赖软件的自动功能,对材料、工艺、受力这些底层的东西,感知越来越钝。是不是很好笑?工具帮我们省了时间,却让我们懒得思考。

从二维到三维:不是升级,是重造思维

现在年轻设计师可能不知道,当年从二维CAD转到三维参数化建模,是多少人的噩梦。我2005年学Pro/E,整整三个月,每天对着显示器骂娘。那时候的界面,英文的,全是图标,点错一下,模型就乱套。约束关系一层套一层,想改一个尺寸,整个装配体跟着跳——那种挫败感,真的,砸鼠标的心都有。但不得不承认,一旦熬过去,三维设计带来的好处是革命性的。不只是看着直观,更重要的是它能驱动制造了。比如直接出加工程序,或者做干涉检查。以前二维图根本做不到这些。

三维CAD软件复杂的参数化装配模型
三维CAD软件复杂的参数化装配模型

不过话说回来,现在有些企业走偏了。觉得上了三维软件就是工业4.0了。花大价钱买了CATIA、UG,结果工程师要么只用到10%的功能,要么过度设计,把零件弄得花里胡哨,加工成本翻倍。我见过一个徒弟,设计一个支架,非要搞什么拓扑优化,网格切得贼细,算了大半天,最后出来的形状像个外星生物的骨头,3D打印行,传统机加根本没法干。我问他,你考虑过铣刀怎么进去吗?他说软件没提示啊。得,又是被软件惯坏的。

那些CAD让我抓狂的瞬间——以及怎么破

那些CAD让我抓狂的瞬间——以及怎么破
那些CAD让我抓狂的瞬间——以及怎么破

干了这么多年,对CAD真是又爱又恨。爱它的地方不说了,效率高、修改方便。恨的地方呢?随便列几条:

  • 崩溃!猝不及防的崩溃! 尤其是大型装配体,好不容易调完几十个配合,咔,软件闪退,还没保存。那种感觉像啥?就像你花三小时搭好的乐高城堡,被人一脚踩烂。后来我养成了三分钟按一次Ctrl+S的习惯,简直是创伤后应激反应。
  • 版本兼容?不存在的。 供应商发来个高版本文件,我这边打不开,急得跳脚。去网上找转换器,结果格式丢失,线条乱成一团麻。最后只能求人家转成Step或IGES,还得自己重新修补破面。这破事儿二十年了,没彻底解决过。✅ 现在用云CAD稍微好点,但小厂谁掏那钱?
  • 特征命名全靠猜。 打开一个旧项目,满屏的“拉伸-23”、“切除-15”,想死。后来逼着自己养成习惯,建特征立马改名:“定位销孔”、“轴承座沉孔”。就这个简单动作,能让后续修改时少掉一半头发。

说到这,肯定有人问:

问:CAD软件这么多,小公司选哪个最划算?

答:别被销售忽悠。看你主要干啥。非标自动化,SolidWorks够用了,上手快,插件多,满大街教程。做模具或复杂曲面,UG或CATIA强,但学习曲线陡。你要是搞建筑或流程工业,那AutoCAD平台绕不开。关键一点:考虑供应链。你上下游用什么,你就用什么,不然协作起来麻烦死。还有,现在有些免费或低价的国产CAD,像中望、CAXA,二维功能已经很能打了,小企业完全可以先用起来,别一上来就砸钱买顶级套件。❗ 记住,工具是为人服务的,别为了用软件而用软件。

云CAD和AI设计?先别急着吹泡泡

这几年到处在喊云CAD、生成式设计、AI自动出图。说实话,我挺兴奋,但也保持警惕。去年试用了某国际大厂的生成式设计模块,输入载荷和约束,自动生成十几个方案,确实有很多让人惊喜的结构——那种仿生形态,人脑可能一辈子想不出来。💡 但我立马意识到两个问题:第一,这些方案大多需要增材制造,传统工艺跟不上;第二,AI给的方案,我们敢直接签字负责吗?万一它忽略了某个实际工况的微小变量,出了事故,锅还是人背。

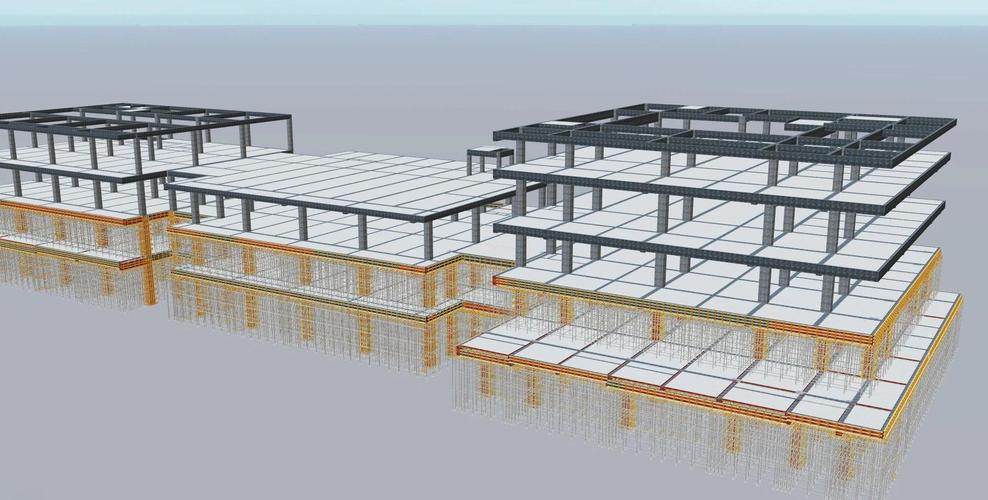

工程师使用AI生成式设计工具优化支架结构
工程师使用AI生成式设计工具优化支架结构

云CAD倒是解决了协同问题。疫情期间,我们团队在家用Fusion 360,几个人同时在线改一个模型,还能评论、版本管理。那种灵活度,老早的PDM系统根本比不了。但云CAD对网速要求高,数据安全也是个心病。把核心设计放别人服务器上,老板晚上睡得着?所以目前看,混合模式可能更现实——本地做核心计算,云端做协同和轻量化浏览。

再聊个实际问题:

问:老工程师转型三维设计最大的障碍是什么?怎么破?

答:不是软件操作,是思维模式。二维转三维,要从“画线”变成“搭积木”,脑子里先有立体概念。很多老师傅空间想象力没问题,但被参数化约束搞蒙了。我的建议是:别着急上复杂项目,先拿最熟悉的简单零件练习,比如画个轴、做个法兰,反复体会“草图-特征-装配”的逻辑。还有就是,把“基准”概念刻在骨子里。三大基准面、基准轴,它们是骨架,搞懂了,模型才不会乱跑。我们车间有个快五十岁的技工,现在用SW溜得很,他的方法是把常用命令打印出来贴墙上,天天看,硬是肌肉记忆了。所以,别拿年纪当借口。✅

说到最后,计算机辅助设计(CAD)终究只是个工具。它放大了人的能力,也放大了人的懈怠。设计这件事,核心永远是那个看不见的东西——对功能的洞察、对材料的敬畏、对工艺的了然。软件能算应力,但算不出一个老钳工手摸出来的间隙感;AI能生成立面,但生不出一个项目负责人对成本和安全的那份操心。

所以,年轻入行的朋友,别被酷炫的建模技巧迷了眼。多下车间,多去装配现场,亲手摸摸毛刺,听听齿轮箱的异响。这些脏活累活,才是设计的魂。计算机辅助设计(CAD),辅助二字,永远是它的本分。你是主导,别弄反了。
