变频驱动(VFD)节能真相:别再被这些‘常识’坑了

风机水泵装VFD就能省电?醒醒吧,没那么简单

干了二十年工控,见过太多工厂一窝蜂上变频驱动(VFD),结果钱花了,电费单还是那个鬼样子。最离谱一家纺织厂,所有风机都改了变频,一年下来能耗反而涨了3%——为什么?因为那帮人把变频器当万能药,恒转矩负载也硬上,电机长期低频运行,发热严重,效率跌到姥姥家。说实话,VFD节能的核心逻辑是平方转矩负载,像离心风机、水泵,流量与转速立方成正比,你降一点转速,功率哗哗地掉。可要是用在挤压机、冲床上,负载转矩恒定,转速低了电流照样大,节能?做梦。

去年我给一家化工厂做诊断,循环水泵24小时工频运行,阀门开度才40%,我说这不就是捏着水管撒尿吗?改成VFD控制,频率降到35Hz,一个月电费少了6万。他们厂长拍大腿:早知道这么简单…但简单吗?不,后面还有坑。

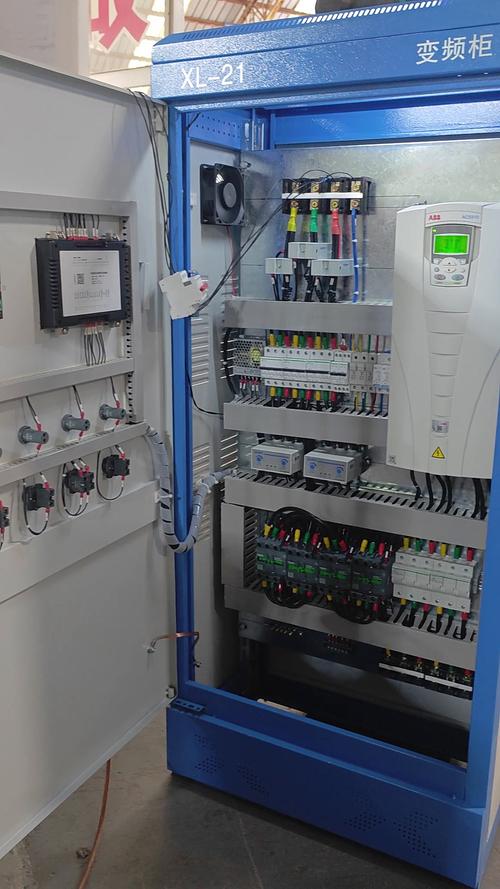

变频驱动节能改造现场电柜实拍,显示VFD、电抗器和滤波器
变频驱动节能改造现场电柜实拍,显示VFD、电抗器和滤波器

谐波:看不见的电网杀手,烧了你电容柜没商量

VFD一开,谐波就来了。六脉冲整流产生的5次、7次谐波,能把你配电室的电容柜整得鼓包、漏液,甚至起火!前阵子一个汽车焊装车间,三台大功率VFD把总进线电流畸变率干到35%,电容柜半年炸了两次。他们电气主任愁得头发都快没了。我过去一看,什么滤波器都没加,进线电抗器也省了——这是省钱吗?这是给自己买炸弹。

现在主流方案是有源前端(AFE),IGBT可控整流,不仅谐波能控制在5%以内,还能四象限运行,制动能量回馈电网。贵是贵点,但如果生产线经常起停,两年省下来的电费就回本了。当然,如果预算有限,无源滤波搭配直流电抗器也能凑合,但得有明白人算谐振点,否则并联电容放大谐波…那画面太美我不敢看。

问:我们厂风机改了VFD,但电费没降多少,为什么?

问:我们厂风机改了VFD,但电费没降多少,为什么?
问:我们厂风机改了VFD,但电费没降多少,为什么?

答:你大概率掉进三个坑里的一个。第一,工频旁路运行时间太长,有些厂白天开变频调速,晚上切工频满速,节能时段大打折扣。第二,阀门没全开,本来变频调节流量了,你阀门还关着一半,压损吃掉大部分节能效益。第三,电机选型过大,长期低负载,变频器自身损耗占比飙升。建议装个功率计实测一周,看看实际运行频率、负载率,别凭感觉。

永磁同步电机+VFD:一对神仙组合

异步电机配VFD,效率曲线像过山车。但换成永磁同步电机(PMSM)呢?高效区宽得像太平洋!以前注塑机用异步机+定量泵,油温高得能煎鸡蛋;现在永磁同步电机+伺服驱动器,能耗直接腰斩。去年帮一个家电外壳厂改造,16台注塑机,一年省了37万度电,还少了冷却塔的耗水。唯一问题是退磁怕高温,但电机厂家现在都用高牌号钕铁硼,加上机壳水冷,稳得很。

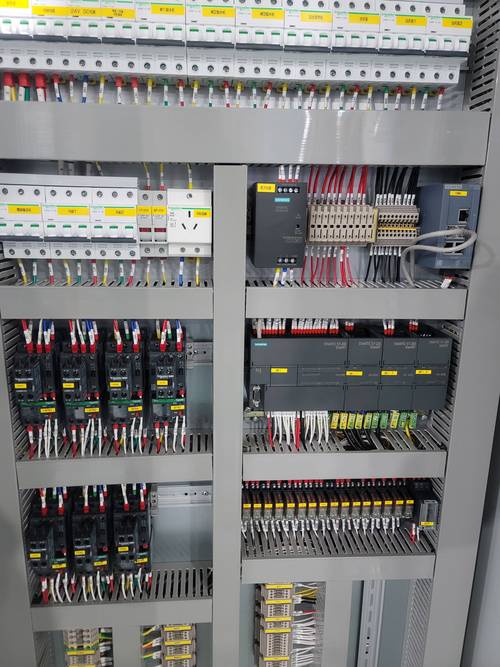

工业注塑机节能改造永磁同步电机与VFD控制柜
工业注塑机节能改造永磁同步电机与VFD控制柜

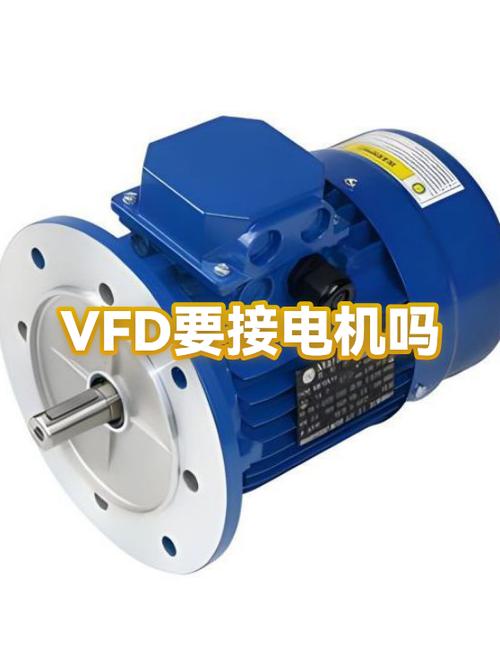

问:老旧电机能不能直接配VFD?会不会烧?

问:老旧电机能不能直接配VFD?会不会烧?
问:老旧电机能不能直接配VFD?会不会烧?

答:能,但像赌命。普通电机绝缘等级可能扛不住变频器输出的尖峰电压,尤其电缆长时,反射波叠加,电压尖峰能超标一倍。我见过一个水泵房,电机用了三个月,匝间短路黑了一片。所以,要么加输出滤波器把dv/dt压下来,要么索性换变频电机,绝缘加强、强制冷却,关键是不贵多少。另外,如果电机原来是在爆炸性环境,千万别乱改,必须上防爆认证的整套系统。

现在才上VFD?其实晚了,预测性维护才是王道

多数人把VFD当调速工具,却忽略了它天生就是数据采集器!电流、电压、转矩、直流母线纹波…现在稍微智能点的变频器都带总线接口,PROFINET、EtherCAT一接,上位机做个数据模型,电机偏心、轴承磨损、不对中,提前几周就能预警。去年夏天,一个水泥厂辊压机的VFD转矩波形出现周期波动,我们判断是轴承外环剥落,及时停机换轴承,避免了一场转子扫膛大事故——那台电机修修就要20万,停产损失更没法算。

更前沿的,数字孪生都开始用了。VFD传回实时数据,同步驱动虚拟模型,模拟电机温升、老化趋势,甚至能建议最佳运行频率。听着玄乎?其实有些大变频器厂商已经提供这类服务,按年收费。小厂可能觉得遥远,但工业物联网这东西,跟智能手机一样,用了就回不去了。

选型三条铁律,最后一条最要命

选型三条铁律,最后一条最要命
选型三条铁律,最后一条最要命

啰嗦了这么多,来点实在的。搞定VFD选型,抓住三点:

  • 负载类型先搞准:平方转矩?恒转矩?恒功率?别看铭牌就下菜。风机水泵用普通V/F控制足够,但吊机、卷扬必须上矢量控制,低频转矩得顶住。
  • 环境因素要小气:粉尘、潮湿、腐蚀——我见过变频器内部爬电拉弧,就因为南方梅雨季柜子没加热除湿。防护等级IP54起,PCB涂层三防漆不能省。
  • 通讯与安全别省:隔离的485口、硬线急停、STO安全转矩关断,这些是你真出事时的救命绳。少花八百,可能多赔八十万。

最后吐个槽:太多企业把VFD当一次性采购,后续服务全扔掉。调试?参数?维护?统统不管。结果呢,好好的变频器吃灰两三年,因为没人会设置加速时间。专业的事,请找专业的人,或者逼着供应商把培训做到位。不然花大价钱买来的节能神器,就是一堆废铁。
