那天，车间老王捧着一坨锈得不成样子的金属疙瘩进来，往桌上一扔：“小张，这玩意坏了，进口的，等配件得三个月——你给想想办法。” 我一看：一个非标法兰，曲面扭曲得毫无道理，连颗螺丝孔都歪在奇怪的位置。没有图纸，没有数模，只有这个残缺的样品。能怎么办？ 逆向工程呗。 说实话，干这行十多年，每次遇到这种活儿，心里还是又爱又恨。
逆向工程不是“抄数”那么简单
外行总觉得逆向工程就是拿个扫描仪扫一扫，电脑自动生成模型，然后打印出来——哪这么容易！ 从一坨实体到可用的CAD模型，中间隔着无数细节：点云去噪、对齐拼合、特征识别、曲面重构、实体化……每一步都可能翻车。 比如那个法兰，扫完一看，点云缺了三分之一——因为锈蚀表面太糙，激光直接散射了。❗ 补孔、补面，全得靠人工判断，软件哪知道这块原本是平面还是弧面。

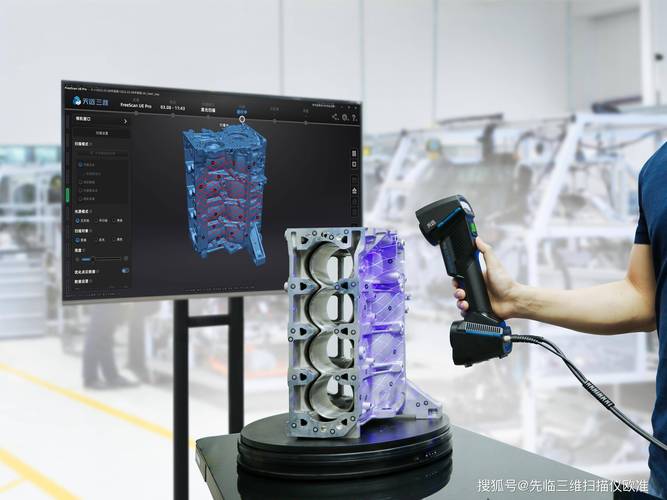

现在常用的数据采集手段，接触式（三坐标测量机）、非接触式（激光扫描、结构光、工业CT），各有各的痛点。 我用得最多的是手持激光扫描仪，方便，但遇到反光或黑色表面就傻了。 💡 喷涂显像剂（俗称“显影剂”）基本是必备，但有些精密件怕污染，就得换蓝光扫描或贴标记点做摄影测量。 去年搞一个航空发动机叶片，叶片薄得像纸，轻轻一碰就变形，只能用CT扫描内部结构——那数据量，工作站直接卡死三次，内存加到256G才勉强跑起来。
答：先别怪设备，多半是策略问题。 精度从三个环节抓：设备标定、扫描路径、拼接方式。 我习惯开机后先静置半小时等温度稳定，然后用标准球棒做自校准。 扫描时尽量让激光头与被测面法线夹角小于30度，过大的倾角会让回光信号变弱。 拼接不要全指望自动特征识别——对于回转体或曲面平缓的零件，贴定位标点再手动调校是最稳妥的。 还有，别贪快扫太疏，点距设置到0.1mm以下，虽然数据大，但后续重构曲面时才不会“发飘”。
硬碰硬的实战：一次失败的扫描差点毁了我的项目
说回来那个法兰。 我喷上一层薄钛粉，架好扫描仪，开始采集。 一切顺利——直到软件突然报错退出，未保存的点云全没了。 那种懊恼，想砸键盘！ 后来发现是显卡驱动不兼容新版本扫描软件，回退版本后重扫。 扫描完了，点云对齐时又出妖蛾子：法兰侧面有个减重孔，自动拼接算法把减重孔误当定位特征，结果点云叠出三层，像喝醉了的影子。 最后靠手工选点对齐，六个基准点反复调，花了四个小时才拼出完整点云。
点云处理完，进入最考验经验的逆向建模环节。 我用Geomagic Design X拟合曲面，但那个法兰有块区域是自由曲面，自动拟合的偏差云图红了一片——超差了。 手工调整控制点，拉拉扯祛，像捏泥人。 说实话，这时候如果你没亲手加工过类似零件，很难判断曲面该做成什么走向。 我调了两天，最后用UG重新构建了一次，才把偏差压到0.05mm以内。 ✅ 最终做出来的零件装上后，完全贴合，老王竖起大拇指。 但我心里清楚：这次是侥幸，下次遇到更复杂的，还得继续熬。
答：透明件历来是逆向的“鬼见愁”。 光学扫描依赖反射或穿透，透明意味着激光直接穿过，回来不了信号。 传统做法是喷粉，但有些光学镜片或医疗器件不允许污染——这时候要么用接触式探针（慢，但可靠），要么用特殊波长扫描（比如紫外）。 ❗ 最新尝试过透明件表面贴单向反射膜，扫完撕掉，不影响表面精度。 高反光金属呢，除了喷粉，可以调低激光功率，或使用交叉偏振光扫描仪。 实在不行，用三维扫描仪自带的HDR模式，多曝光合成，亲测有效。
最新的技术动向：AI与逆向工程的碰撞
这两年，AI开始往逆向工程里渗透了。 传统点云分类全靠人工选面，现在有些软件（比如Quicksurface的AI模块）能自动识别平面、圆柱、自由曲面，甚至帮你提取特征参数。 用它处理标准件确实快，但遇到非标复杂曲面，AI就犯傻——把花纹识别成曲面波动，还得人工纠正。 💡 我现在的策略是：先用AI粗分类，然后人工精细化，效率能提30%左右，但前提是你得随时盯着，千万别完全信任它。
另一个惊喜是机器人自动化逆向。 我们公司去年上了一套协作机器人带扫描头的系统，设定好路径，它可以绕着大型铸件自动采集点云，人不用再爬上爬下。 数据实时传到后台云端分析，几分钟后就把模型初步搭好。 当然，这套系统成本不低，小厂上不起。 但我觉得吧，技术迭代太快，过两年价格应该能降下来。
逆向工程说到底是经验学科，扫描仪越来越智能，软件越来越聪明，但最终做决定的还是人。 你摸过多少种材料，拆过多少种结构，都会体现在你重构的模型里。 所以别迷信设备参数，多下车间，多碰碰那些脏兮兮的零件——那才是真正的老师。 话糙理不糙，对吧？
