模具设计:那些年我踩过的坑,以及让我拍案叫绝的新思路

说实话,干了快二十年模具设计,每次接到新项目还是会冒冷汗。不是怕画图——那些软件我闭着眼睛都能操作,是怕那个意料之外的糟心问题。

上周一个注塑模,试模时产品顶白,调机师傅一口咬定是脱模斜度不够。我量了图纸,3度,标准得很!最后发现是抛光方向搞反了……气得我差点把咖啡杯扔显示屏上。 模具设计这玩意,细节决定生死,一点不假。

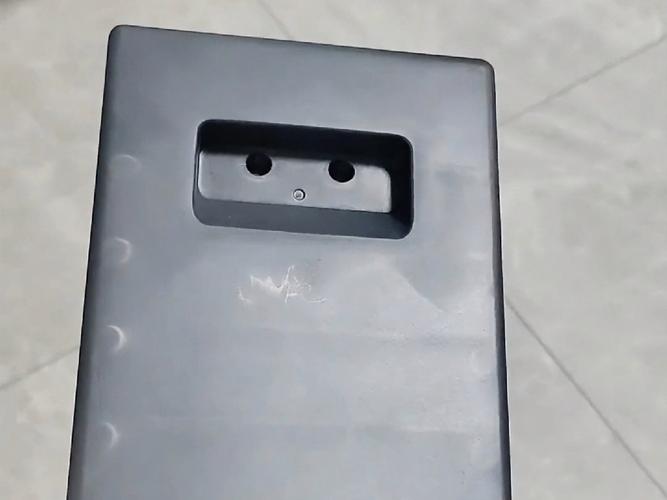

注塑模具顶白缺陷实物图
注塑模具顶白缺陷实物图

误区:软件仿真万能?别天真了

现在很多年轻设计师,模型建得漂亮,CAE分析跑得飞起,但一到车间就歇菜。仿真是给参考的,不是保命符。 比如冷却分析,算出来均匀,实际呢?水道离型腔太远,或者接头位置干涉,操作工拆装费劲,干脆不用——你设计的随形冷却等于摆设。

还有那些网格划分! 自动划分的四面体,圆角处应力奇异,红的吓人。你得知道哪里该细化,哪里可以忽略。这需要经验——知道钢材实际怎么变形,不是软件点点鼠标的事。

问:模具设计初期,怎么估算冷却时间比较靠谱?
答:我一般用老派公式,考虑壁厚和材料热扩散率,再乘个1.3的安全系数。模拟结果出来再修正。千万别一开始就信软件的秒数,那往往是理想状态。对了,还要看模具钢材——S136和738H导热差很远。

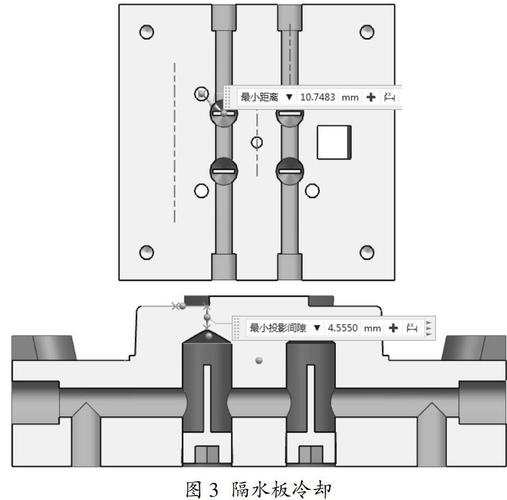

模具冷却水道布局剖面图
模具冷却水道布局剖面图

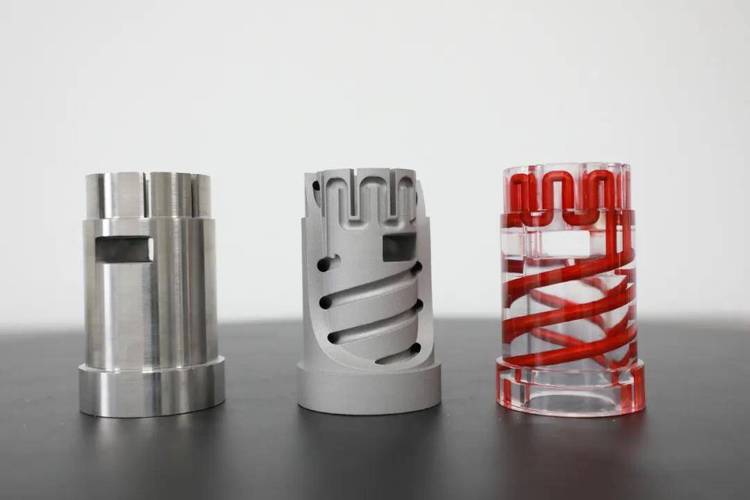

3D打印的随形水路,真香?

3D打印的随形水路,真香?
3D打印的随形水路,真香?

前年第一次用金属3D打印做随形冷却镶件,看到报价单,老板脸都绿了。但最后模具效率提升了25%,注塑周期缩短8秒——算下来半年回本。香,确实香! 不过设计规则全变了:水道截面不能是圆的?可以!紧贴型腔轮廓?没问题!但你得考虑打印支撑去除、粉末清理,还有后处理时的堵塞风险。

有个坑我得说:3D打印的马氏体时效钢,热处理后硬度上去了,但韧性差,尖角处容易开裂。我们后来要求设计时所有转角加圆角,哪怕牺牲一点点冷却效果。 安全第一,对吧?

问:传统模具和3D打印模具的成本怎么平衡?
答:看产品量和周期要求。万级以下的批量就用传统机加工,超了且周期紧,果断上增材。混合方案最划算:型芯用打印,模架用标准件。还有——别忽略后加工费用,打印件要线切割、抛光,有时成本比打印本身还高。

被遗忘的母模:细节中的魔鬼

说个丢脸的事:有次设计一个滑块机构,干涉检查完美,动作仿真顺畅。装模试产,滑块回位时发出“咔咔”异响。拆开一看,斜导柱把滑块压板刮出沟槽! 原因?我漏算了热膨胀。模具升温后,导柱直径涨了0.02mm,配合间隙原本就紧,直接就刮擦了。 解决办法是降低配合长度,增加润滑槽。 后来我每次设计都留热膨胀补偿表,贴显示器上提醒自己。

模具设计不光是形状,是热力场、应力场、流体场的综合体。现在很多企业推行Moldflow联合仿真,但基础还是你对“铁”的理解。 有人问我秘诀,我说:多去车间,摸摸刚下机的模具,感受温度、看磨损位置、听师傅骂娘。

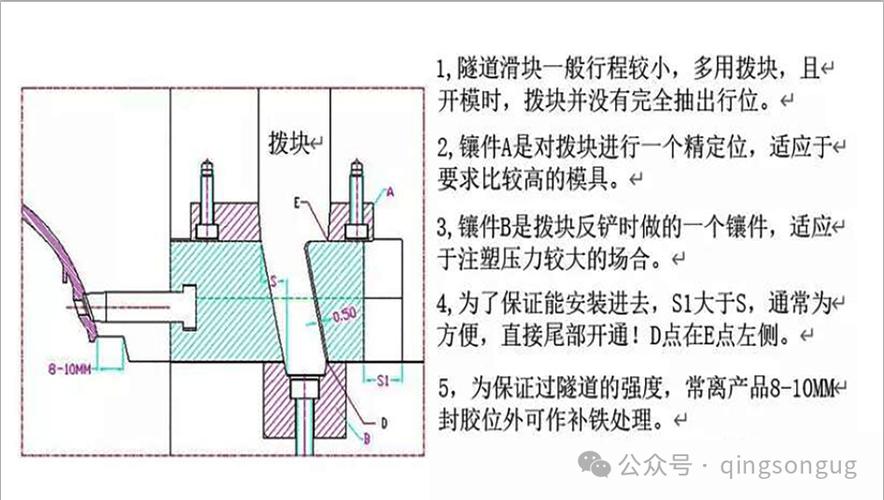

复杂滑块机构热膨胀损伤细节
复杂滑块机构热膨胀损伤细节

最后唠叨一句:别追求完美图纸,追求稳健工艺窗口。模具能适应材料批次波动、机台差异,才是好设计。 这行,永远在试错中进步。 与您共勉。
