工装夹具进阶指南:从精度失控到稳如泰山

说实话,搞机加工最怕什么?怕工件飞出来?怕撞刀?其实老手最怕那零点零几的误差——它不像撞刀那样惊天动地,却能让你整批活儿报废。干了十几年,我在工装夹具上栽的跟头,比走过的桥还多。🤦

你的工装,是不是总差一口气?

有一次,加工一个薄壁铝件,图省事用了通用的三爪卡盘。结果变形量直接超差0.15,客户当场退货。那种懊恼,真是想把卡盘砸了!通用夹具的柔性,遇到薄壁件就是灾难。 后来我琢磨,为什么不用涨套?为什么不做随形支撑?说白了,是习惯思维害人。很多同行觉得“能用就行”,其实工装的设计,第一要义不是夹紧,是定位和支撑。夹紧力过大,变形;过小,位移。这个平衡点找不准,精度就是痴人说梦。
薄壁零件液压涨套工装夹持示意图
薄壁零件液压涨套工装夹持示意图
问:工装夹具的定位方式那么多,到底怎么选才靠谱? 答:记住一条铁的法则:基准统一。你的工序基准要和设计基准、测量基准尽量统一。比如加工箱体,我从来不用底面直接当基准,而是用一面两销,销子还得是浮动的,否则过定位会把工件憋变形。很多人没注意过定位的危害,工件装上去看着是紧了,其实应力全在里面,一松开就弹回去,你测都测不出来。

那些年,我靠“土办法”救急的往事

别笑,有时候在车间里,紧急情况就得用“土办法”。有次半夜,专用夹具的压板螺丝滑了牙,备件在库房柜子最里面,找出来得半小时。产线不能停啊!我找块铜皮垫在压板下,又用铁丝把压板绑在T形槽上。虽然不正规,但撑过了那晚,第二天一早再修。这种急智,书本不会教你。不过话说回来,关键工装绝对要做好备件计划,这种心惊肉跳,少一次是一次。✅ 还有一回,加工一个异形件,需要侧面打孔,角度刁钻。设计工装时我做了个摆动式定位块,靠弹簧回位。结果试装时才发现,弹簧力太强,把工件顶歪了。气得我骂了一句粗话。后来换了个软性聚氨酯弹簧,问题解决。这让我意识到,工装夹具里每一个零件的选材都有门道,弹簧、垫圈、顶丝,看似不起眼,可能毁了整个设计。

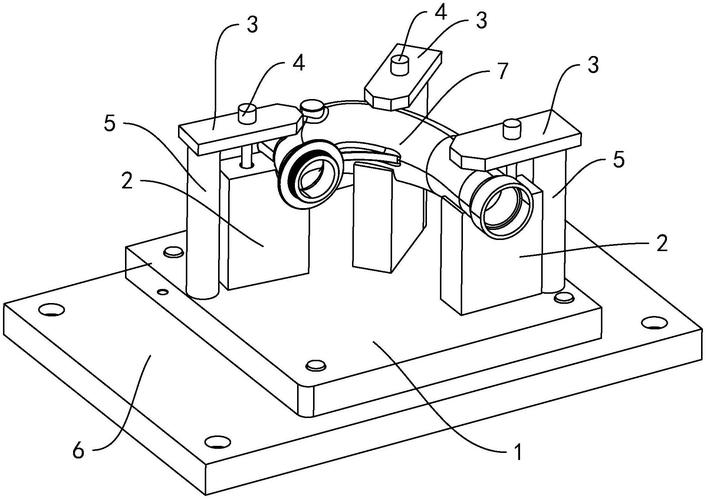

异形零件摆动式定位工装三维设计图
异形零件摆动式定位工装三维设计图

智能工装,到底是不是智商税?

这几年传感器、液压控制、甚至自适应工装开始冒头。说实话,一开始我也觉得花里胡哨。直到去年,我们引进了带压力反馈的液压夹具,用于精密磨削。系统实时监控夹紧力,自动补偿热膨胀引起的松紧变化。那批活儿的CPK直接从1.0蹦到1.67,惊到我了。❗ 智能化不是噱头,确实能解决传统工装的“黑箱”问题。 当然,成本也高,不是所有场合都适用。如果你做大批量稳定产品,投入值得;小批量多品种,还是柔性快换工装更实际。 问:快换工装(Zero Point)真的能缩短换线时间吗? 答:绝对能!以前换一套工装,校表、打表、试切,少说40分钟。现在基准统一后,快换托盘一推一拉,2分钟搞定,重复定位精度还能在±0.005内。不过有个前提:你的机床工作台精度要足够,否则快换系统再好也白搭。我们车间现在所有机床都做了基准底板,统一接口,换线像搭积木。这种投资,比买机床值。

维护工装,别等精度丢了再检查

很多工厂把工装当成“耐用消费品”,装上就不管了。大错特错!定位销会磨损,压板会变形,弹簧会疲劳。 我建议每个工装建立档案,记录装拆次数、每次检测的精度数据。我们车间现在每周用三坐标抽检关键工装的定位精度,发现趋势异常就提前更换。省下来的返工费用,足够买好几套高档夹具了。💡 顺便说,清洁也很重要。铁屑卡在定位面上,能让你的工件倾斜0.02以上,肉眼根本看不出来。我曾经因为一个小铝屑,导致整批外圆跳动,被质检骂得狗血淋头。从此养成每次装夹前用气枪吹净、用无纺布擦拭的习惯。小事不注意,大事徒伤悲。
车间工装夹具日常点检与清洁流程
车间工装夹具日常点检与清洁流程
工装夹具这事儿,说小很小,说大能决定一家工厂的生死。别迷信标准件,也别排斥新技术,关键是要懂你手里的活儿。有时候一个小改动,就有四两拨千斤的效果。别再拿“差不多”糊弄自己了,精度这东西,差一点就是天壤之别。
