热处理：一线老师傅才懂的“内应力”博弈

上周又有一批模具裂得稀碎。老板在车间跳脚——热处理又出幺蛾子。我蹲下来看了看断口，心说这哪是钢，简直像酥饼。跟班的小年轻嘟囔：硬度检测过了，HRC58，没问题啊。我没好气地回：硬度够就不裂了？内应力大得能顶开保险柜，你信不信？

做我们这行久了，就知道热处理这玩意儿——玩的就是心跳。它不像车铣刨磨，尺寸到了就是到了。它是魔术，是烹饪，是把金属的魂给揉碎了再重新捏起来。弄得好，一根轴能用二十年；弄不好，一套模具上午装机下午崩——连哭的地方都没有。

淬火油里捞出多少冤枉钱？

说实话，现在不少厂家把热处理外发，图纸上就标个硬度要求。然后呢？然后就等着收尸吧。我亲眼见过一个液压阀体，图纸要求调质HB220-250，供应商倒是做到了。结果呢？往机器上一装，密封面变形，漏油漏得跟花洒似的。你去查，硬度计打上去，没毛病啊。可毛病在你看不见的地方——畸变！热处理变形这关，十个厂有八个栽跟头。尤其那些薄壁、多腔的复杂件，加热一不均匀，冷却一乱来，出来就是麻花。有时候就差那么几十个丝，整批报废。❗

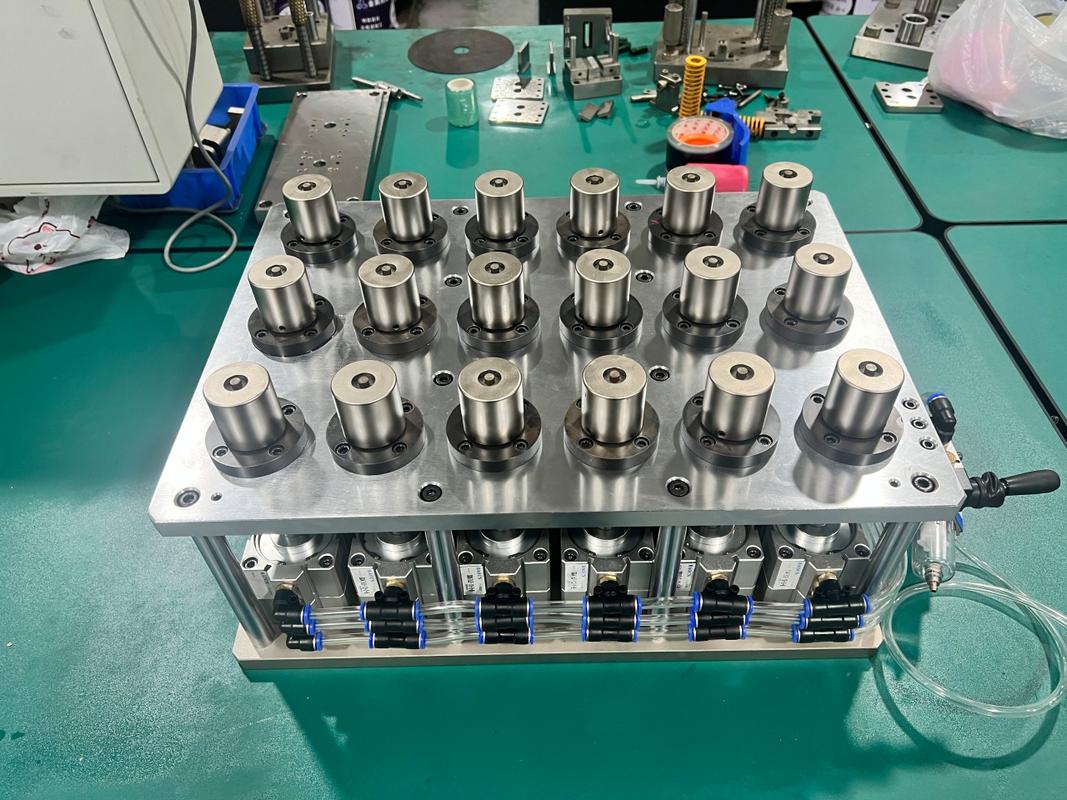

怎么搞？有些聪明人就想着“磨削留量”，哥，你留了量，那内应力释放呢？你一磨，应力重新分布，零件在你磨床上就弯了。所以我现在跟工艺部的人拍桌子：不要只给硬度公差，要控制加热速度、冷却介质温度、甚至装炉方式！这些才是真金白银。最近我们试了一套夹具，专门对付薄壁套圈淬火，轴向压紧，变形量从0.2mm降到0.05mm以内——爽！✅

深冷处理：是玄学还是科学？

大概五年前，我第一次听说“深冷处理”，心里嘀咕：该不是骗钱的吧？把零件扔到零下180℃冻一冻，就能提高耐磨性？结果被打脸了。后来专门给几批冲头做对比试验，有深冷和没深冷的，寿命差了一倍多。尤其是高速钢、Cr12MoV这类高合金钢，淬火后残留的奥氏体多得离谱，不用深冷，那玩意儿就像定时炸弹，用着用着发生马氏体转变，宏观上就是尺寸涨大、开裂。深冷就是要把这些祸害提前转化掉。现在，我们厂精密模具必走深冷，不差那点电费。

问：那深冷处理是不是越冷越好？温度越低、时间越长越有效？
答：打住，千万别瞎搞。处理温度和时间得看材料成分和零件厚度。一般-120℃到-196℃（液氮），保温时间2-4小时，需要慢慢降温、慢慢升温。你如果从室温直接丢进液氮，钢件会“冷激”出裂纹。回火也不能省，深冷之后要马上回火，否则前功尽弃。记住：深冷不是冰箱冻肉，是一套精密时序。

表面处理的陷阱：渗碳还是碳氮共渗？

有个客户拿来一张图，齿轮，要求表面硬度HRC58-62，芯部硬度HRC30-35，渗碳层深0.8-1.2mm。常规渗碳嘛，我一看就说。慢着，再一看齿形模数小，尖角多，用常规气体渗碳，尖角效应能让你哭——渗层不均匀，齿顶碳浓度过高，脆得像玻璃。我建议改成碳氮共渗，温度低一点，变形小，还多了一层氮化物，耐磨性更好。结果省事了吗？不。氮势控制不好，出现黑色组织，表面起皮——又是一番折腾。💡后来上了氧探头，实时控碳势，再把氨气流量调得跟绣花似的，才稳定下来。

问：小零件做渗碳，怎么防止粘连？
答：这问题问得实在。网带炉里小零件堆叠，渗碳时它们亲密接触，结果出来就是“连体婴”。解决方案：装料不能乱倒，要么用专用夹具隔开，要么渗碳前预氧化处理，让表面形成一层极薄的氧化膜，阻止碳原子扩散到接触点。要么干脆换真空渗碳，虽然贵，但零件都悬空装架，没接触烦恼——而且没有晶界氧化，表面光亮。贵有贵的道理。

现在不少厂开始上真空热处理了，确实香。无氧化、变形小、自动化高。但坑也不少，比如真空淬火油冷，有一次油搅拌不足，零件淬火硬度不均，上端和底端差了好几个HRC，查死人了。最后发现是油循环设计有问题，改造了导流罩才解决。唉，热处理就是这样，理论和实际隔着一条河，得一个个细节地摸。

最后说句掏心窝的：热处理这门手艺，软件模拟给了很多参考，但永远不能替代老师傅的手感和经验。那淬火时“嘶”的一声，油面翻腾的样式，都能告诉你成不成。咱们这行，眼睛就是尺，耳朵就是温度计。所以，尊重热处理，它是工业的骨架，别省不该省的钱，玩虚的，零件真会教你做人。
