工业以太网落地实录:那些年我们踩过的坑和真香时刻

去年底接手了一个汽车零部件产线改造项目,客户要求所有设备联网,数据上云,还要保证毫秒级同步——我当时心里就咯噔一下,又是一个既要又要的典型。但没办法,硬着头皮上吧。第一天到现场,看到一堆老旧的串口设备和几台新买的机器人,PLC倒是支持Profinet,可驱动器还跑着CANopen。这怎么玩?

协议选型:不是越新越好

选什么协议?Profinet?EtherNet/IP?还是更时髦的TSN?说实话,在工控圈混了十几年,对这些名词既熟悉又头疼。当年从现场总线转到工业以太网,我以为从此天下太平,结果发现每个协议背后都是一个生态壁垒。西门子的家伙喜欢Profinet,罗克韦尔那帮人非EtherNet/IP不用,倍福的工程师张嘴就是EtherCAT。你要是非把它们凑一块,网关、转换器一大堆,成本蹭蹭涨,延时还不可控。

工业以太网协议对比图
工业以太网协议对比图

这次我就犯了个错。看TSN(时间敏感网络)被吹得神乎其神,说什么“确定性以太网的未来”,脑袋一热就想在核心网络搞TSN。设备清单拉出来——交换机、端节点都要支持IEEE 802.1AS,一问供应商,支持TSN的交换机价格是普通工业交换机的三倍!而且现场有一半的IO模块根本不支持。我直接懵了。后来还是老老实实用了Profinet RT,搭配一些EtherCAT从站,中间用了个第三方网关。能跑起来才是王道,对吧?

问:为什么我们的EtherCAT网络偶尔丢包,导致电机突然停机?

答:排查了三天,最后发现是线缆屏蔽层在拖链里磨破了,接地不良。EtherCAT虽然抗干扰强,但物理层出问题谁也救不了。还有,从站配置的FMMU(现场总线内存管理单元)没对齐,数据映射错了,报文到了从站解析不对就直接丢弃。后来换了根高柔性拖链电缆,重新用TwinCAT扫描了一遍拓扑,问题消失。丢包这种事,90%跟物理介质或配置有关,别总怀疑协议本身。

实时性:差一毫秒,产品就废了

工业以太网最核心的卖点就是实时性。但“实时”这个词吧,被很多人滥用了。拿我们这条产线来说,压装工位需要在一个通信周期内完成力反馈闭环,延时超过500微秒,压装精度直接漂移。之前用Modbus TCP,轮询机制一上,周期根本没法稳定在1毫秒以下。换成Profinet IRT后,通过时隙调度,周期能压到250微秒,抖动±1微秒以内。真香!

时间敏感网络TSN架构示意图
时间敏感网络TSN架构示意图

不过,别以为上了工业以太网就万事大吉。有一次交换机缓存溢出,造成广播风暴,整个网络瘫了半个小时。后来学会在交换机上划分VLAN,启用QoS,把实时流量优先级提到最高。TSN的大方向没错,但现阶段你要是听厂商忽悠“全厂一张网”,可能还得交不少学费。

问:TSN真的能解决所有实时问题吗?

答:别天真了。TSN是一套标准,不是魔术。它需要从控制器、交换机到端设备都支持,而老旧设备根本不具备升级条件。我们试过用TSN交换机连接普通EtherNet/IP设备,结果时间同步根本没建立起来,报文还是尽力而为。目前来看,TSN更适合全新规划的绿色工厂,或者在骨干层实现跨厂商的确定性通信,指望它一统江湖?早着呢。

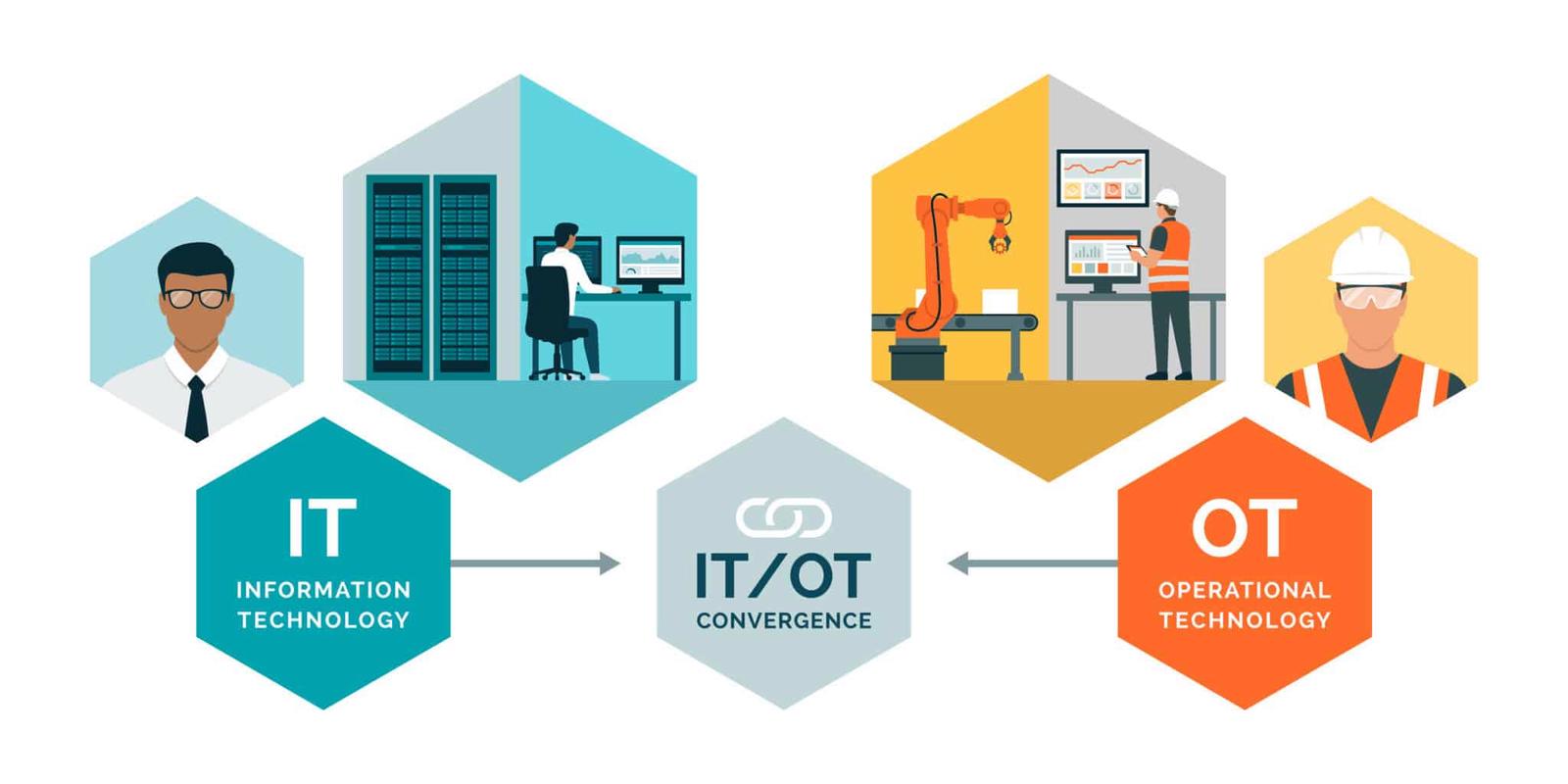

IT与OT融合:别再各说各话了

IT与OT融合:别再各说各话了
IT与OT融合:别再各说各话了

现在都讲智能制造,IOT、边缘计算、OPC UA满天飞。可一到实际部署,IT部门要安全、要统一协议,OT部门要可用性、要简单粗暴。两边打架,我夹在中间。💡 这次我们用了边缘计算网关,把PLC数据通过OPC UA Server往外送,上面跑一个Node-RED做逻辑处理。本来挺美的,结果IT说OPC UA的证书不受他们PKI信任,非让我改成MQTT+JSON。好吧,改就改,反正网关支持多协议。可你知道MQTT在工业现场最大的坑是什么吗?没有标准信息模型!每个设备的数据主题命名随心所欲,后期维护简直是灾难。相比之下,OPC UA的配套规范就强多了,可惜响应速度在某些场景下还是慢半拍。

说到底,工业以太网的未来不在协议本身,而在谁能把IT和OT的语言真正翻译好。现在EtherCAT协会搞EtherCAT G,Profinet推PROFINET over TSN,各家都在往开放性上靠,但骨子里还是想圈住自己的地盘。我们这些干活的,只能多备几种网关,多学几门“方言”。

说多了都是泪,下期准备聊聊那些年搞工业网络用过的奇葩转接头——你见过现场用网线焊接串口针脚的吗?我见过。❗
