我干这行快二十年了。最近总有人问：增材制造到底怎么样了？能不能取代传统机加工？每次听到这种问题，我都想笑——这些人大概以为3D打印是无所不能的魔法盒子。真实情况？一言难尽。
很多人算成本就盯着机器和材料。大错特错。我们厂那台进口的激光粉末床熔融设备，单台采购价七位数，每小时运行成本折算下来吓死人。有人说用国产粉末能省一大截，结果打印出来的零件内部全是气孔，不得不报废。后来学乖了，老老实实用认证粉末，价格是普通材料的十倍不止。
问：那是不是只有不计成本的行业才用得起金属打印？
答：还真不是。我们给医疗客户打钴铬合金牙冠，一个成本不到百元，传统铸造反而更贵。因为材料利用率极高——粉末没熔化的还能回收再用，净成形那一下，材料浪费近乎为零。但如果你打的是大型结构件，支撑去除、线切割分离工时加起来，成本就蹭蹭往上涨了。一句话：看零件复杂度。
都说增材制造能实现任意复杂结构。扯淡。你设计出一个内部流道弯弯绕绕的零件，打印出来确实漂亮，但里面的粉末怎么清干净？我们最早打印液压阀块，试过四种清粉方法，最后用上了超声波加高压气刀组合才勉强搞定。还有那个悬垂角度，超过45度不加支撑？等着塌吧。

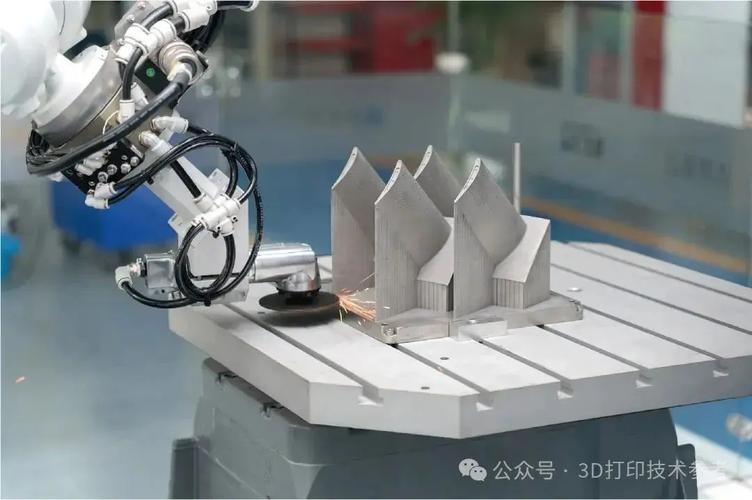

支撑结构是个大坑。设计软件自动生成的支撑密密麻麻，去除的时候跟开盲盒似的——用力过猛零件变形，力度不够留个凸台，影响装配。现在我们都尽量自支撑，实在不行就用点阵结构支撑，但这样打印时间又延长了。
问：听说拓扑优化能生成最优结构，实际用起来效果如何？
答：理想很丰满，现实很骨感。拓扑优化出来的形状，传统工艺根本做不出来，只能靠增材制造。但优化后的模型往往表面极度粗糙，像砂纸一样。这是因为算法没考虑工艺约束——比如最小特征尺寸、自支撑角度。现在我们在优化前就加入工艺约束条件，效果好了不少。不过软件和工艺的协同设计还在初期，远没到“一键生成”的地步。
> 我们最惨的一次，给航空客户打了30个钛合金支架，最后合格的只有12个。
这事儿让我郁闷了好几个晚上。同一批粉末，同一台机器，同一份参数，打出来的玩意性能差出一倍多。后来查了两个月，发现是基板预热不均匀，加上后处理的应力释放不规律。现在每批打之前先做试块，打完还得做CT扫描，但这样成本又高了。
所以我不建议盲目追求批量。小批量、高附加值、设计变更频繁的产品，用增材制造没问题。真要上产量，还不如老老实实开模铸造。除非你准备好烧钱搞工艺稳定性研究，把每个变量都控制到极致——这需要时间，不是钱能堆出来的。
后处理简直是个无底洞。热等静压能闭合内部缺陷，但零件会整体缩小一点，尺寸还得再修整。表面光整处理，化学抛光有污染，磨粒流成本高，手工打磨一致性差。我们在摸索自动化后处理线，但进展缓慢。
别被展会上的精美样件骗了。那些样品大多是专门优化、反复调试出来的。真干起来，你得准备好面对：
– ✅ 材料性能波动，批次间差异可能超过20%
– ✅ 设计时必须考虑后处理的可操作性，千万别闭门造车
– ✅ 工艺参数包是核心机密，卖机器的才不会告诉你最佳组合，得自己摸索
💡 我特别想强调：增材制造不等于快速制造，从设计到交付的流程再造才是关键。现在不少厂以为买台机器就能接单，结果几个月搞不定一个件，客户都跑光了。
最后说句心里话。这技术前景确实好，我亲眼看着它从只能打塑料模型发展到打出航空发动机燃油喷嘴。但工业应用落地，没有捷径可走。踏踏实实补上材料、工艺、标准化的课，比什么都强。
技术上，我最近关注粘结剂喷射金属打印，速度快，成本有望降低，但脱脂烧结后尺寸收缩率控制还是个难题。另外，多材料打印也很有意思，铜和钢结合的热交换器，效率提升明显。
路还长，慢慢走吧。
免责声明：文章内容来自互联网，本站仅作为分享，不对其真实性负责，如有侵权等情况，请与本站联系删除。
转载请注明出处：增材制造（3D打印）工业化落地：金属3D打印的‘坑’与‘道’ https://www.dachanpin.com/a/tg/65556.html
