静电喷涂：到底是怎么‘粉’上去的？
原理其实不复杂——静电吸附是核心。粉末粒子在喷枪口带上负电荷，接地的工件就像正极，粉末被吸引过去，形成均匀涂层。但细节决定成败。喷房的温湿度、粉末的粒径分布、压缩空气的洁净度……哪一个出问题，涂层质量都打折。 比如湿度。南方梅雨季，粉桶里容易结块，流化不好，喷出来一坨一坨的。这时候就得加装冷凝干燥机，不然废品率能让你哭。还有喷枪电压，太高了“法拉第笼”效应加剧，凹槽死角喷不上；太低了上粉率不够，到处露白。真是个平衡游戏。
粉末种类那么多，我该怎么选？
市面上的粉末，无非环氧、聚酯、环氧/聚酯混合、聚氨酯、氟碳这几大类。选错了，后患无穷。我见过一家做户外栏杆的厂，老板图便宜用了纯环氧粉末，结果一个夏天过后，涂层粉化褪色，客户全退单。惨痛教训。 环氧树脂粉末耐化学腐蚀一流，但怕紫外线，一晒就变色粉化，只适合室内或埋地管道。 聚酯粉末耐候性好，户外设施都用它，性价比最高。 氟碳粉末，贵得肉疼，但保色保光二十年没问题，机场、幕墙用的多。还有一种聚氨酯粉末，耐黄变和耐划伤不错，但耐候略逊于氟碳，是种折中选择。 提醒一下：别光看粉末供应商的样板，那都是在理想条件下做的。有条件的话，自己做个QUV老化测试，心里有底。常见问题快答
问：新工件喷完了，总有几处露底，怎么回事？工艺参数都按标准设的。 答：八成是前处理没到位。除油除锈不彻底，表面有残留，粉末挂不住。还有些情况是工件结构复杂，法拉第笼效应，凹坑处电场屏蔽，喷不到。这时候要调枪的角度、加辅助电极，或者重新设计挂具。别看是个老问题，能解决好的涂装厂没几个。另外，粉末循环使用太久，超细粉太多也会导致上粉率下降——这经常被忽略。 问：粉末涂层能用在户外吗？会不会很快褪色？ 答：能，关键选对粉末。聚酯粉末抗紫外线不错，户外一般能撑5-10年。但你要指望二十年不变色，得用氟碳粉末，或者干脆用PVDF氟碳烤漆——不过那成本，哼哼。另外，前处理的磷化或锆化质量直接影响附着力，附着力不好，涂层开裂了再耐候也白搭。现在很多出口单指定要做1000小时耐盐雾测试，前处理马虎不得。那些年踩过的坑：固化温度与膜厚控制

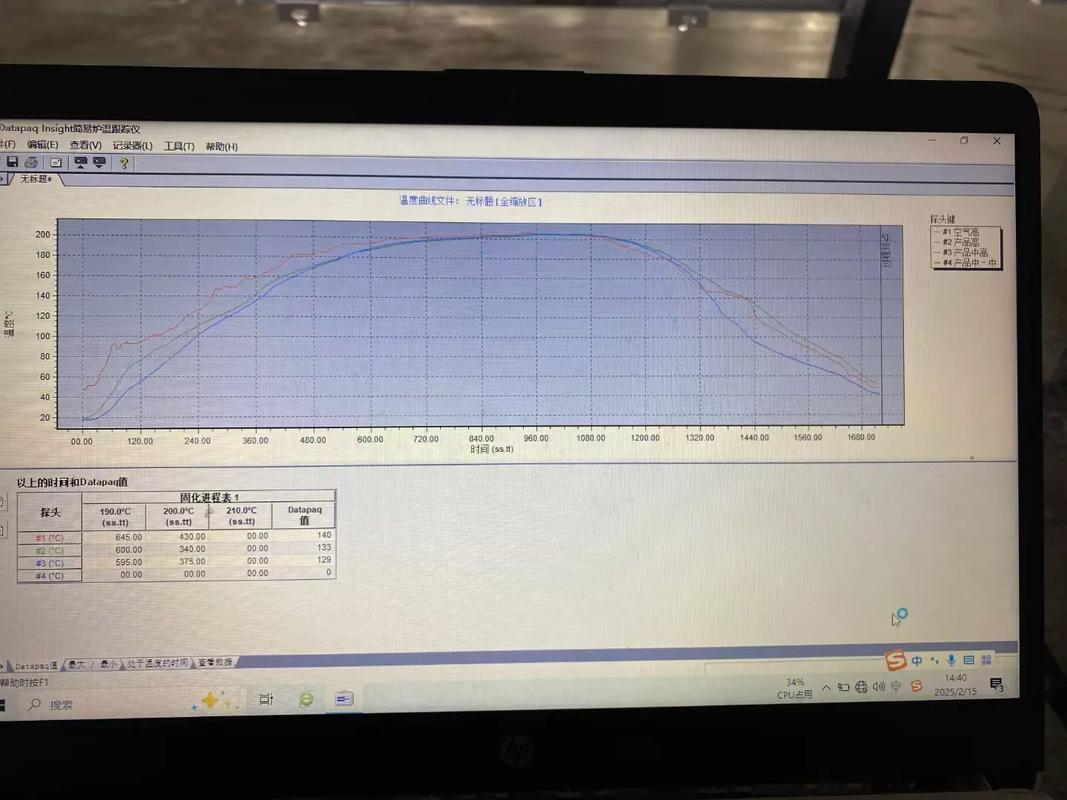

温度不够，粉末交联不完全，表面硬度上不来，一划一道白印。温度太高，涂层发黄、流平变差，橘皮纹恶心死人。别信烘箱仪表显示的温度，温差十几度常有的事。炉温跟踪仪测过才作数，这玩意儿现在不算贵，值得投资。
2025年了，粉末涂层的新玩法
现在低温固化粉末已经能到120℃固化，特别适合压铸件和MDF板材。以前谁敢给木板喷粉末？如今宜家不少家具就是这么干的，环保又高效。还有闪光金属粉，纹理转印，能把铝型材做出木纹效果，窗框上早普及了。这两年，热敏基材的粉末涂装应用增长很快，比如新能源电池的绝缘涂层、汽车油箱的防腐层。 不过话说回来，新技术意味着新坑。低温固化粉末储存稳定性差一点，夏天运输搞不好结块。纹理转印对膜厚敏感度极高，稍微偏差纹路就糊。还有粉末回收再利用系统，以前是简单的旋风分离，现在搞全自动粉末中心，静电摩擦枪什么的，投资不小，但能省粉、提高效率，适合大批量产线。 最后唠叨一句：粉末涂层，入门容易，精通难。生产线一开起来，废品率从百分之零点几飙到十几个点，往往就差在细节。前处理、粉末管理、固化控制，每道坎都不能掉链子。对了，你用过哪些粉末？碰到过什么奇葩问题？欢迎在评论区聊聊——毕竟，干这行的，谁没被粉末呛过几口呢？ （更新于2025年5月，基于当前最新工业实践）免责声明：文章内容来自互联网，本站仅作为分享，不对其真实性负责，如有侵权等情况，请与本站联系删除。
转载请注明出处：粉末涂层：工业表面处理的终极选择？ https://www.dachanpin.com/a/tg/65195.html
