电火花加工(EDM),那些手册不会告诉你的实战细节

干我们这行的都知道,有些活儿,传统刀具根本啃不动。硬度超过HRC60的淬火钢、异形深窄槽、微孔……你拿铣刀去硬刚?刀具损耗大得肉疼,精度还一塌糊涂。这时候,电火花加工(EDM)就成了救命稻草。说实话,第一次见这玩意儿“滋滋滋”地放电腐蚀金属,我还觉得挺反直觉的——不碰工件,就能把材料整掉?可它就是能做到。

原理简单?但玩好它才是门槛

先别急着翻教科书说什么“脉冲性火花放电蚀除金属”,那太干巴了。我理解的电火花加工,本质上就是一场可控的雷击。工具电极和工件泡在绝缘工作液里,两极靠近到一定间隙,电压击穿介质,瞬间产生上万度高温,把金属熔化、气化,再被液流冲走。好玩的是,整个过程你看不见摸不着,全靠参数和感觉。 不过话说回来,原理虽简单,实操里的坑可太多了。比如电极材料的选择——紫铜导热好但损耗快,石墨损耗小可容易积碳,得看工件材质和精度要求来。还有脉冲宽度、间隙电压、峰值电流这些参数,哪一个调不好,表面粗糙度立马翻车。有个老师傅跟我吐槽:“调机床比调情都难,稍不注意电极就怼上去了,短路拉弧,废了一件活儿。” 💡
电火花成型加工电极损耗示意
电火花成型加工电极损耗示意

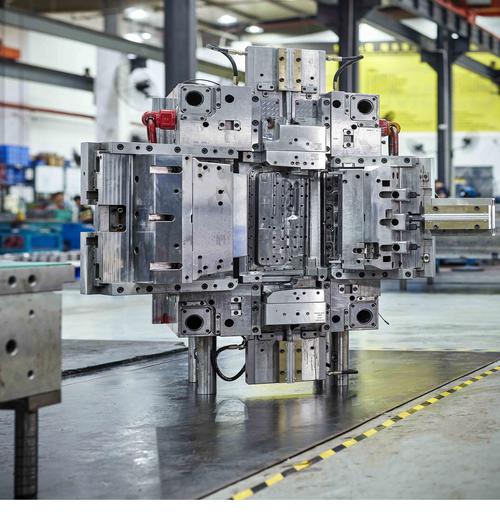

没有它,模具行业别想转得动

没有它,模具行业别想转得动
没有它,模具行业别想转得动
电火花加工在模具制造里的地位,那是铁打的。注塑模、压铸模、冲压模……很多型腔带着直角清根、细筋条,你让高速铣怎么搞?就算五轴联动也得留R角,后续还得靠EDM清角。❗所以我经常说:模具精度天花板,一半是由线切割和电火花决定的。 线切割(WEDM)其实也是电火花加工的一种,走丝方式像锯子,但“锯条”是金属丝带着脉冲电。快走丝成本低但精度糙,慢走丝精度可达微米级,镜面效果都搞得定。可就算再稳的机床,电极丝抖一抖,尺寸就飘了。我们车间有台老式快走丝,夏天和冬天干的活儿能差出两条,热胀冷缩嘛,得靠经验补偿。✅ 问:电火花加工能不能替代传统切削? 答:完全替代?不可能。EDM效率低啊,一个复杂型腔吭哧吭哧打半天,铣削可能几分钟。但它专啃硬骨头,是补充不是替代。比如深径比超过10的小孔,钻头一进就断,用EDM打,稳得很。另外有些航空发动机叶片的气膜孔,只有靠它。 问:加工中怎么避免电极损耗过快? 答:这问题问到点子上了。损耗是必然的,但可以控制。首先选对电极材料:石墨损耗比紫铜小,可容易产生电弧烧伤工件,紫铜适合精加工。然后脉冲参数要保守——小电流、长脉宽能够降低损耗,但速度慢。最狠的一招是多做几个电极,粗精分开,别指望一个电极干到底,那是不差钱的做法。💸

操作不规范,精度全完蛋

搞电火花最怕脏。加工液脏了,放电就不稳定,表面容易积碳,甚至形成硬脆的变质层。有些厂为了省过滤器的钱,用半年不换,结果模具寿命短一截,算算总账更亏。还有装夹,工件和电极的定位一定得稳、正,歪一丝,打出来的型腔就偏了。😤 还有个隐蔽的细节:脉冲电源的波形。方波、等能量脉冲、自适应控制……好的电源能在效率和质量间跳舞,差的就像喝醉了一样,忽快忽慢。我们换过一台新电源,加工速度直接提了三成,表面粗糙度降了一个等级,那一刻真想给研发磕一个。

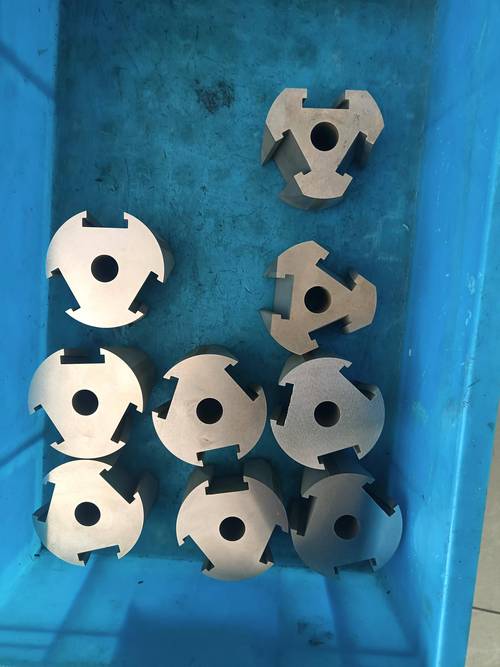

慢走丝线切割加工精密模具现场
慢走丝线切割加工精密模具现场
问:工件被烧伤、表面发蓝怎么回事? 答:常见,多半是排屑不良导致的二次放电,或者冷却不足。对策:提高冲液压力、增加抬刀频率、检查电极是否积碳。如果是薄片工件,小心热变形,可以浸在油里打,散热好。还有,加工完的模具表面最好抛一下,把那层白亮层(重铸层)去掉,不然容易微裂纹。 再随便扯两句。现在电火花加工正在往自动化、无人看守发展,机械手配上下料,夜里关灯加工,天亮取件。听着挺美,可一旦断丝、积碳没及时处理,第二天看见的就是一堆废铁。所以啊,监控得跟上,火花侦测、自适应进给啥的不能少。 行了,就聊这么多。EDM这东西,说神秘也不神秘,但真把它吃透,没个三五年实践下不来。书上的理论只是起点,那些细如发丝的诀窍,全藏在每一个火花里。
