无损检测（NDT）在增材制造中的困局与突围：老师傅看了都摇头？

干了二十年无损检测，头一回觉得这么没底——去年现场盯一个航空发动机燃油喷嘴的增材件，X光片出来，内部密密麻麻的孔隙像蜂窝。可标准？没个准数。说实话，传统铸锻件那套经验，到了这儿全得推倒重来。😑

这张片子拍了三回，参数调了又调。结果呢？判废不甘心，放行心里发毛。无损检测（NDT）在增材制造面前，正遭遇一场无声的挑战。不是设备不够好，是零件本身——太“个性”了。

增材制造带来的NDT新挑战

传统零件，几何规则，检测工艺成熟。可增材制造——也就是3D打印——专爱搞那些奇形怪状：随形冷却流道、拓扑优化点阵、一体化复杂内腔。这些结构对性能是颠覆性的提升，对无损检测是噩梦级的考验。 就说涡流检测，探头伸不进去；渗透检测，残留物堵住微孔根本洗不干净；磁粉？对不起，钛合金和高温合金多数不导磁。

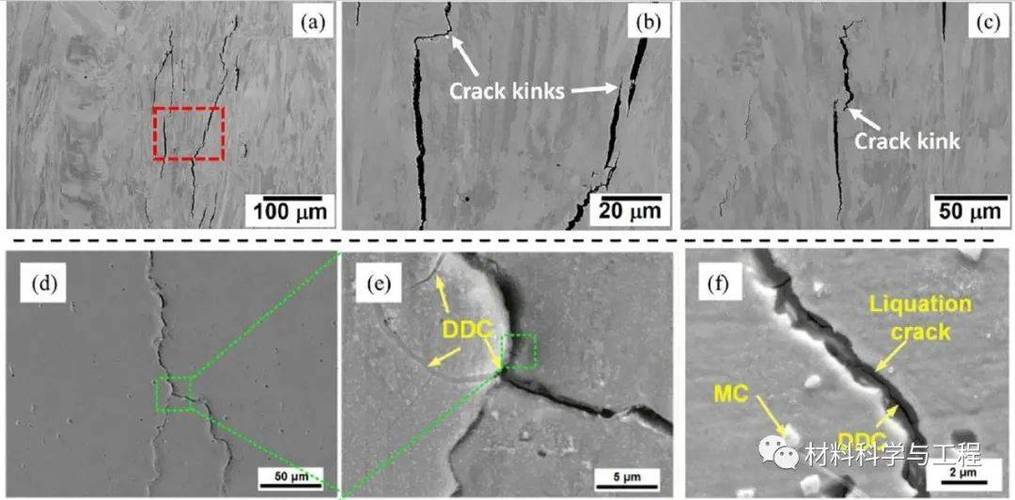

超声更惨。激光选区熔化出来的表面粗糙得像砂纸，探头耦合？难！加上晶粒各向异性，声束散射严重，信噪比掉得厉害。❌ 全聚焦相控阵？参数调优花了一周，出来的C扫描图像依然像幅抽象画——看不出缺陷在哪。

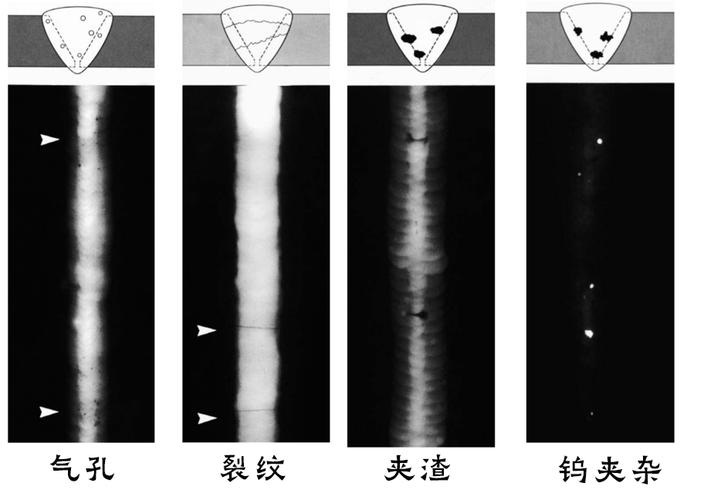

射线检测总算是个“万金油”，可偏偏遇上复杂内腔，投影重叠让你分不清是缺陷还是结构边界。💡 于是大家把希望投向工业CT。

相控阵超声与工业CT：不是万能药

CT好啊，三维可视化，切片看缺陷一目了然。但你以为万事大吉？图样图森破！检测一个拳头大的增材件，高分辨率CT要扫四五个小时，重建数据量几百G，阵列探测器贵得让你老板跳脚。 更坑的是伪影——材料密度变化、散射和射束硬化，搞得缺陷边缘模糊，定量误差有时超过20%。为这事儿，我差点跟工艺工程师吵起来：他们非说CT绝对准，可我拿破坏试验一对，实际尺寸大了一圈。

相控阵超声倒灵活些，特别是水浸检测，能对付异形面。然而增材件里那些微米级未熔合，恰好卡在超声检测的极限灵敏度边缘——有时候看到了，有时候又消失，简直像薛定谔的缺陷。🎲 业界开始尝试激光超声、空气耦合超声，可惜离现场大批量应用还差着几口气。

问：为什么增材制造零件不能单独依赖工业CT？

答：CT虽直观，但检测成本高、周期长，对某些材料（如高密度镍基合金）的穿透力有限，大尺寸件甚至无法扫描。而且CT对紧贴型缺陷（如闭合裂纹）不敏感，需要配合超声或渗透检测。在实际生产中，往往是CT抽检加超声全检的组合策略——毕竟全部件做CT的话，一天就别想交付几件了。

问：传统渗透检测在增材件上失灵，有解决方案吗？

答：渗透检测的痛点在于表面粗糙度和残留物。目前的做法是检测前增加一道化学抛光或磨粒流工序，降低表面粗糙度，再用专门配方的渗透剂和乳化系统。有些厂干脆放弃渗透，改用荧光渗透+自动辨识，或者直接上激光散斑干涉这类光学方法，不过新方法成气候还需要时间。

在线监测与机器学习：诱人的前沿

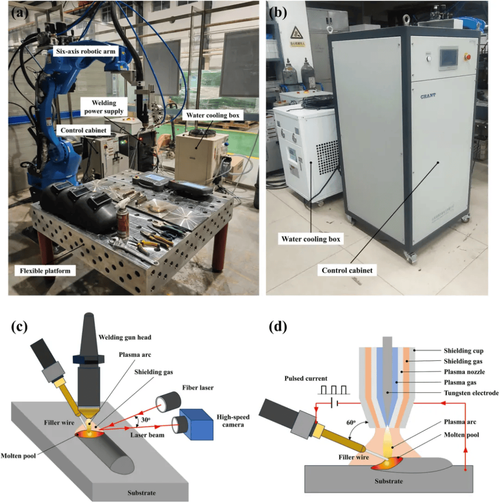

与其事后费力找缺陷，不如过程里管住。熔池监控——热成像、高速相机、光谱分析——成了香饽饽。每层铺粉一烧结，传感器就盯着。一旦发现熔池温度异常，系统立刻预警。嘿，这玩意儿去年帮我们拦住过一个批次的局部过热，事后CT复查，果然有微裂纹。✅

但别高兴太早！数据多到爆炸，靠人盯屏幕迟早眼瞎。机器学习缺陷识别成了必然选择，可问题来了：训练模型需要大量经标定的缺陷样本，而增材制造缺陷种类多、形态怪，公开数据集少得可怜。我们被迫自己造缺陷——故意调偏工艺参数打印“坏件”，再CT扫描，人工标注。工作量？别提了，实习生都累跑了仨。😂

即使模型训练出来，换一个牌号的粉末，甚至换一台打印机，泛化能力立刻打折。所以现阶段，在线监测更多的是“实时报警”而非“智能诊断”，最终裁决还得靠老法师的眼睛加离线NDT。 不过势头是好的，毕竟谁不想省下那漫长的CT机时呢？

问：机器学习能否最终取代人工评片？

答：短期内不可能。评片不只是模式匹配，需要结合工艺背景、受力分析和材料知识进行综合判断。而且航空、核电等关键领域，对人的资格认证是法规强制的，AI只能辅助，暂不能决策。但辅助确实在进步——例如自动测量缺陷尺寸、分类显示，能让评片效率提升至少50%，这才是现实价值。

说到底，无损检测（NDT）从来不是独立的技术孤岛。增材制造的爆发，逼着我们重新审视检测灵敏度、效率、成本这个老三角。有时候在想，是不是该换个思路——别总想着把缺陷“找出来”，而是让工艺稳定到缺陷极少，从而减少对NDT的极致依赖？听着像偷懒，可国外还真有这种趋势：在线监控做到极致，离线NDT只做抽检确认。只是这条路，国内起步还不久。

前些天翻到一篇2023年的行业报告，提到无模型反馈控制闭环增材制造，已经能在线补偿变形和微缺陷。挺震撼。也许十年后，无损检测（NDT）这个词本身都会被重新定义——从“事后找伤疤”变成“过程护航员”。但眼下，面对这个月又积压的几十件待检增材件，我还是得老老实实调我的相控阵参数去。🔧
