激光焊接工艺实战：别再被传统焊法坑了！

干了十几年焊接，我悟出一个道理——有些工艺，早该扔进垃圾桶。激光焊这玩意儿，五年前我还觉得它花里胡哨，现在？真香！上周给一家医疗器械厂做技术指导，他们用氩弧焊焊薄壁不锈钢管，变形率居高不下，成品率不到六成。换上激光焊，参数调对之后，焊缝跟用尺子画出来似的，变形？几乎没有。老板当场拍板换产线。说实话，这种瞬间扭转局面的爽感，不常有。

但别急着头热。激光焊不是万能药，用不好，废品堆得比传统焊还快。关键在哪？功率密度和焊接速度的匹配。很多人一上来就把功率开到最大，恨不得一下焊穿十毫米厚板，结果呢——飞溅、咬边、气孔，全来了。

激光焊接真的那么神？

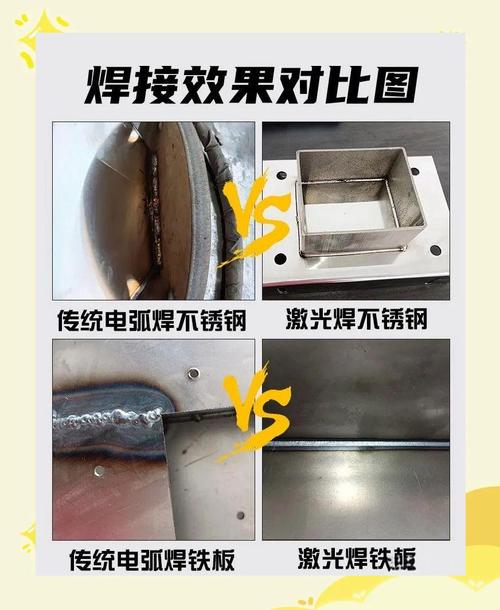

先泼点冷水。激光焊的优势集中在一个“快”字——热输入极低，热影响区只有传统弧焊的十分之一甚至更小。所以不锈钢、钛合金、铝合金这些娇气材料，它都能伺候好。但它的短板也很明显：对装配间隙极度敏感。间隙超过板厚的10%，就别指望焊缝成型了。去年我在东莞一家模具厂就吃过亏，拼缝不严，激光打过去直接漏光，焊了个寂寞。工人还一脸无辜：『以前氩弧焊这样都能焊上啊。』

所以，选工艺之前，先掂量自己的工件。薄板、精密件、要求变形小的场合，激光焊碾压式胜出。厚板、结构件、现场施工，还是老老实实用气保焊或埋弧焊。

问：激光焊和氩弧焊到底选哪个？

答：这问题我一年被问八百回。简单粗暴的判断：如果你的工件厚度低于3mm，且对变形要求苛刻，无脑选激光焊。厚度超过6mm，除非你有万瓦级激光器，否则氩弧焊或二保焊更经济。还有一个冷门的考量——焊接位置。激光焊仰焊可太难了，光束指向性太好，熔池一掉就废。氩弧焊还能靠焊丝捅一捅，激光焊你捅一个试试？光束偏一点就成摆设。

参数调校的坑有多深？

说回惨痛教训。激光焊的参数，功率、速度、离焦量、保护气体……每个都是大爷，得供着。离焦量错一点，熔深直接腰斩。前阵子调一台3000W光纤激光器，焊2mm不锈钢，功率2400W，速度4.5m/min，离焦+1mm，氮气保护。出来的焊缝表面发灰，检测发现背面未焊透。工程师说按公式算的没问题啊。我把离焦调到0，速度降到3.8m/min，嘿，完美全熔透！为什么？公式是死的，实际镜片热透镜效应会改变焦点位置，你得试。感叹一下，经验这东西，书本真给不了。

保护气体也讲究。用氩气，焊缝深宽比大，但等离子体屏蔽效应强，速度上不去。用氦气，电离能高，能抑制等离子体，焊速能提30%以上，可一瓶氦气够买三瓶氩气。成本呢？不少老板一听氦气就摇头。不过实话实说，如果你的产品附加值够高，焊速提上来的产能效益，远覆盖气体成本。这笔账，得自己算。

问：我怎么总焊出气孔？

答：气孔是激光焊的头号公敌。原因主要有三：一，工件表面有油污或水汽，激光一照直接气化卷入熔池；二，保护气体流量不稳或角度不对，空气被卷进去；三，锁孔不稳定——功率密度波动导致匙孔坍塌闭合。解决方法：焊前必须严格清洗工件，丙酮擦一遍，干了再焊；气体流量计要校准，喷嘴离焊缝距离固定好；最后，检查一下激光器的输出稳定性，功率波动超过2%就得查冷却系统或光纤了。对了，还有个小技巧：略微倾斜焊枪，利用气流把蒸发的杂质吹走，能减少不少气孔。

未来：手持激光焊正在掀桌子

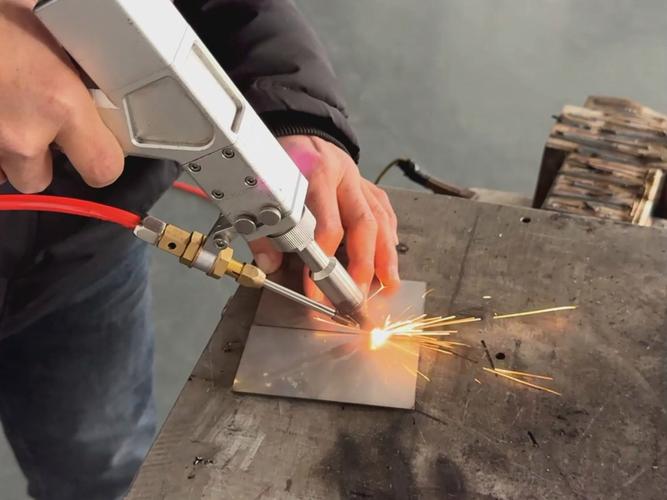

以前激光焊贵得离谱，一台几百万，小厂根本玩不起。现在呢？国产手持激光焊机一两万起步，虽然功率虚标严重，但焊个薄板橱柜、不锈钢门窗，绰绰有余。我看到这个趋势时，心情有点复杂——门槛降了，鱼龙混杂，但确实让很多焊工从高强度的氩弧焊里解脱出来。效率？一个熟练工用手持激光焊，一天能干以前三天的活。不过安全隐患也出来了：部分低价机防护不到位，反射光伤眼的事故时有耳闻。选设备别只贪便宜，激光防护镜一定要配好，这是底线。
