钣金加工：激光切割的那些坑，我替你踩过了

我干钣金加工这行快二十年了。激光切割，那真是又爱又恨。爱它快，恨它娇气。稍微哪个参数没整对，出来的活儿跟狗啃的一样——毛刺、挂渣、甚至切不透。

今天说几个血泪教训，想到哪说到哪，反正句句都是钱砸出来的。你遇没遇到过，图纸发下去，切出来一量，公差跑得一塌糊涂？客户那边电话追过来骂人，你只能赔笑脸。哎，别提了。

功率不是越大越好，别被销售忽悠了

当初买机器，销售一个劲儿推高功率：“您要切厚板，得上6000瓦！”结果呢，我买了12000瓦，心想着一步到位。后来发现，切薄板完全用不上那么高功率——速度上限卡死了，再大功率也没法更快，反而电费烧得心疼。

而且，高功率激光机的焦点热畸变特别明显。早上刚开机切得漂漂亮亮，连续干俩小时，镜片一热，焦点漂了，切缝变宽，尺寸全偏了。操蛋不操蛋？后来我学乖了，不同厚度用不同机器，薄板用3000瓦光纤机，省电，精度还稳。

🔴 问：“那到底多少功率合适？我就切3毫米以下不锈钢，还有碳钢偶尔5毫米。”
答：3mm下不锈钢，1000-2000瓦足够，别超过3000瓦。别听人吹，你要真用6000瓦切1mm薄板，焦点稍微偏一点，板材直接烧糊，挂渣铲都铲不下来。而且切面发黄，还得二次打磨，人工成本你算过吗？

✅ 记住：薄板高速切割，功率要匹配镜头组，不然就是杀鸡用牛刀，活没干好，刀还崩口。

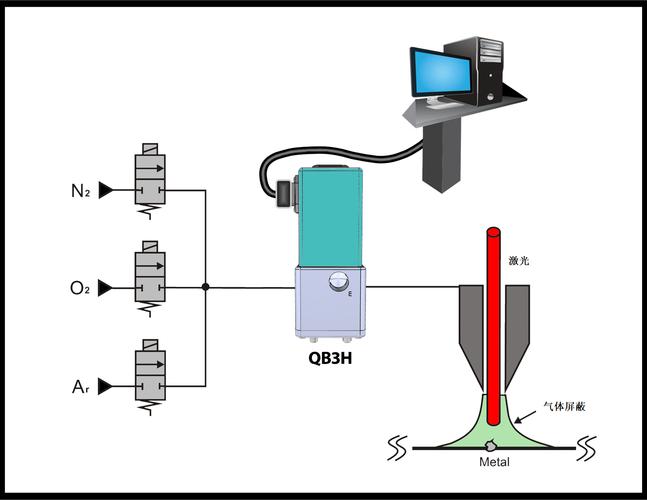

气压调不对，全是瞎忙活

再说辅助气体。这是激光切割里最玄学、最容易翻车的环节。我刚用氮气切不锈钢时，老觉得气压越高越干净。结果呢，切口表面像砂纸一样粗糙，还有奇怪的蓝色氧化层。

后来一个老师傅点醒我：气压是给熔渣吹走的，不是给板子吹凉的。气压太大，气流扰动把熔池吹得乱七八糟，反而粗糙。氮气切割的核心是用小气流创造稳定保护层，防止氧化。

💡 一个窍门：看切割背面的火花。如果火花四散喷溅，像放烟花，那就是气压高了；如果火花平顺地往下流，基本完美。再一个，听声音，切割时那种“嘶嘶”的平稳声，一旦变成“噗噗”的断续声，赶紧调。

🟠 问：“我用的高纯度氮气，99.999%，怎么还有毛刺？”
答：纯度不是万能药。我踩过这坑——气瓶压力看着够，但减压阀输出不稳，管子里有残气，结果切到后半段气压掉下来了都不知道。后来我每段程序开头强制吹两秒，排空残气，毛刺少了一大半。还有，喷嘴要定期检查，哪怕堵了一点点，气流形状就不对称，切缝一边光滑一边挂渣，逼死强迫症。

速度与质量的博弈，你得学会妥协

切割速度，更是个玄学。太快了，切不透，或者断面纹路粗得像搓衣板；太慢了，过烧，挂硬渣，锤子都敲不下来。

我刚入行时总想追求极限速度，以为越快越赚钱。后来算账：一天切200张板，报废3张，利润全赔进去还不够。现在我的理念是：先保质量，再提速度。尤其是那些后续要折弯、焊接的件，切面粗糙直接影响下一道工序。折弯时边缘微裂纹，啪，一崩，整个件报废。哭都来不及。

😑 说实话，我现在看新来的工程师调参数，动不动就拉满速度，我心里都一哆嗦。跟他们讲：“你省那几分钟，后道给我添几小时打磨，值不值？”

还有个常见问题：拐角烧蚀。薄板带尖角的地方，激光降速不及时，能量堆积，角就融了。现在好的控制系统有拐角功率调制，但老机器就得手动过渡。我一般拐角处设个0.3秒的停顿，降低功率30%，别小看这0.3秒，良品率从70%拉到95%以上。

🟢 问：“切割时用什么方法快速判断焦点对不对？”
答：拿胶带试。机器上贴条胶带，脉冲点几下，看烧蚀点。圆而小，焦点对；椭圆或者大圈，偏了。再精细点，切个正方形试块，量对角线，对角线差超0.1毫米，赶紧找焦点。别信自动对焦，那玩意儿准不准全靠传感器干净不干净，车间里粉尘一糊，全瞎。

行了，今儿就聊这么多。我再想起啥再写。反正激光切割这玩意儿，理论一套，实际一套，得多摸机器，别光听厂家吹。每次换班前亲自查喷嘴、擦镜片、打标定，别偷懒。省下的可都是白花花的银子。
