时间敏感网络(TSN):工业通讯的“确定性”革命

工业网络搞了这么多年,以太网一统天下似乎板上钉钉。可到了运动控制、机器人这些硬实时场景,就别提了,普通以太网那点“尽力而为”的尿性根本顶不住。于是各家协议各行其是——EtherCAT、PROFINET、POWERLINK……你说烦不烦?说实话,要是能有一种网络把实时性和开放性都搞定,那该多好。TSN 就是这么冒出来的。 时间敏感网络(TSN),这名字听起来有点学术,其实就是给标准以太网加上确定性传输能力的一套协议族。注意,是一套,不是单一协议。它由 IEEE 802.1 工作组定义,目标是在同一网络中混跑时间关键流量和普通 TCP/IP 流量。这想法简直疯狂,但居然就要实现。 我最初接触 TSN 是在 2017 年汉诺威工博会上,那时候一堆厂商联合展示,看得我直起鸡皮疙瘩。不过相信很多人还是纳闷:这玩意儿真能替代那些成熟的工业以太网协议?咱们后面细说。

✅ TSN 到底牛在哪?时间同步与流量调度

先说核心。TSN 的精髓在于“确定性”。怎么做到的?两大招:精确时钟同步(IEEE 802.1AS)和时间感知整形(IEEE 802.1Qbv)。前者把全网节点时钟锁定在微秒甚至纳秒级误差——这可不是开玩笑的,以前我们用 PTP(1588)也能同步,但 TSN 的 profile 更精简可靠。后者则允许交换机为不同流量划分时间窗口,比如把一个周期切成很多时间片,实时帧来了,马上开绿灯优先放行,普通数据靠边站。这样一来,最大延迟就可控了,不像传统以太网那样撞大运。 看着简单,工程实现一堆坑。比如时钟冗余怎么玩?多个 grandmaster 切换时会不会抖动?我们实测过某品牌交换机,在 -40℃ 到 85℃ 温箱里跑 802.1AS,偏差居然飘到 1 微秒以上——工业现场温差大,这毛病要命。所以选型时别光看 datasheet 吹,得实测。

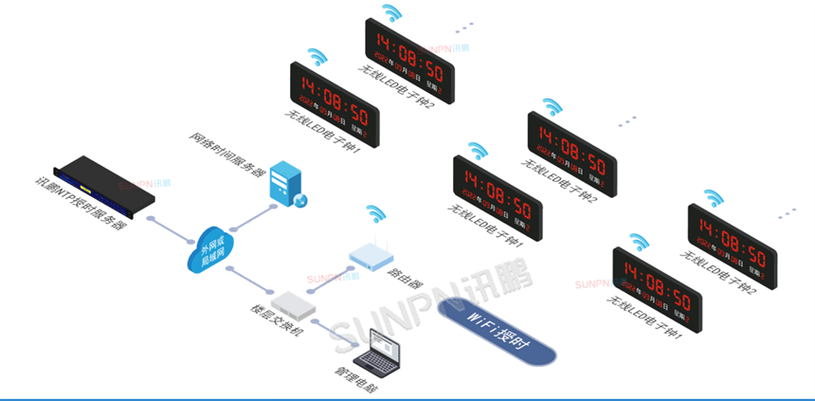

时间敏感网络工业交换机时钟同步测试场景
时间敏感网络工业交换机时钟同步测试场景
问:TSN 只适合大厂或新项目吗?老设备改造怎么办? 答:这问题问到点上了!不是非黑即白。很多现场设备跑着旧协议,比如 CANopen、Modbus TCP,你想一步登天全换 TSN?老板肯定拍死你。实际可以借助网关/代理设备,把遗留子网映射到 TSN 骨干。比如用 TSN-ready 的边缘计算节点,下行跑传统工业以太网,上行走 TSN,这样既保护了老投资,又享受了确定主干。当然,延迟会叠加一层转换开销,得评估。但总比全部推倒重来现实得多。

💡 从“不可能”到“已落地”:TSN 在制造现场的真实案例

前两年大家最爱问:TSN 到底有没有实际项目?有,而且越来越多了。拿汽车制造来说,总装车间上千个 I/O 点,既要处理机器人焊接的硬实时同步,又要给视觉检测系统传大带宽图像,还要和 MES 交互——过去得拉三套网络:PROFINET IRT 跑实时,千兆以太网跑机器视觉吧,再搞个管理层网络。布线乱得像蜘蛛网,维护人员骂娘。 某德国车厂,新建的 EV 电池线直接上了 TSN 融合网络。所有流量跑在同一线缆上,包括安全相关的急停信号(呃,他们用了黑通道安全协议,但底层是 TSN)。我问现场工程师感觉如何?他说:“终于不用区分‘这根橙色线是 IRT,这根蓝色是 vision’了,一根线搞定,配置全在软件里改。” 记得他当时指着那台交换机的 web 界面,满眼放光。确实,TSN 让网络“软件定义”成了真,拓扑调整不用再爬桥架。 当然也不是没毛病。网络配置复杂得一批。要定义流预留协议(SRP)、设置门控列表,还得懂网络拓扑和流量特征。没点网络工程师的底子,简直抓狂。不过现在有中央化网络配置(CNC)工具,慢慢变友好。我们测试过某国产平台的 TSN CNC,界面居然比国外几家还直观——中国人搞这种工具还真有一套。

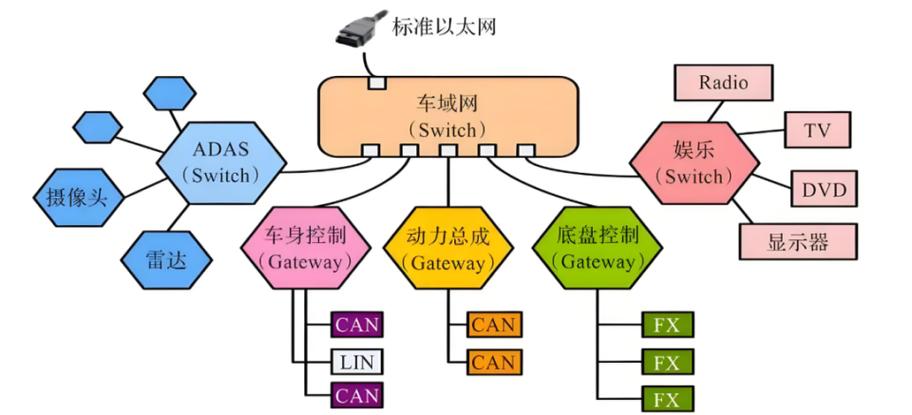

汽车制造车间TSN融合网络拓扑图
汽车制造车间TSN融合网络拓扑图
问:中小企业上 TSN,成本是不是特别高? 答:初期投入确实让人肉疼。一个支持 TSN 的交换机,价格是普通管理型的三四倍。还有网络规划服务费——这往往是隐形成本。但账要两算:少了一套专用实时线缆和接口,长期运维成本降了,故障点也少了。我见过一个包装机械厂,用 TSN 联动了多台伺服驱动器和视觉系统,省掉了一块运动控制卡和一个专用 hub,总体 BOM 成本反而降了 5%。所以别光喷贵,算总账。而且随着芯片集成化(像 TI、NXP 的 SoC 都带 TSN MAC),成本会快速下探。

⚠️ TSN 的“阿克琉斯之踵”:生态与互操作

协议再好,没人玩等于零。TSN 规范本身很庞大,各个行业选了不同子集:工业自动化用 IEC/IEEE 60802 标准 profile,汽车用 AVB 的衍生物,5G 前传又是另一套。标准委员会吵架不休,导致市面上打着 TSN 旗号的设备,互通性一塌糊涂。去年我们拿三家不同品牌的 TSN 交换机背靠背跑 802.1Qbv,结果门控时序完全对不上,流量冲突得一塌糊涂。最后只能全用一家。这就是现实。 好消息是,主要自动化厂商(西门子、罗克韦尔、贝加莱等)已经联合发布了 TSN 测试床,互操作认证在推进。OPC UA over TSN 的组合,被捧成工业 4.0 的神经脉络。说实话,OPC UA 那点效率,如果没有 TSN 的时钟调度加持,在运动控制上是废柴。两者结合,才算打通了从云到现场的任督二脉。 还有安全。TSN 的安全机制,比如 802.1X 认证、MACsec 加密,在工业场景中落地不多,怕影响实时性。但如果不做,等于留给黑客后门。这会是下一波痛点。 问:未来五年,TSN 会彻底取代传统工业以太网吗? 答:我不太敢下这个赌注。八年前就有人喊“TSN 一统江湖”,现在看,更像多元化共存。在一些新建设的高端产线、AGV 集群、大型设备内部通信,TSN 优势明显。但大量简单设备、对成本极度敏感的应用,用 CAN 或 MODBUS 足够。而且传统协议也在进化,像 EtherCAT G 推到万兆,PROFINET 也在增强。TSN 最可能的路径是成为融合骨干,把碎片化的工业网络编织起来。彻底取代?难,但会重构网络层级。 最后想说:如果你搞工业通讯,别再把 TSN 当成遥远概念。趁早拿几台设备搭个试验床,哪怕用虚拟机跑 openTSN 也行。亲自感受下时钟同步漂移、门控规划这些实实在在的坑。等它真正铺开时,你就不会手忙脚乱。
