计算机辅助设计(CAD)三十年:我亲历的绘图革命与那些坑

我真没想到,干这行三十年,回头一看——图纸没了,图板卖了废铁,连那套当年宝贝得不得了的红环针管笔,现在搁笔筒里,孙子当玩具戳着玩。计算机辅助设计(CAD)这东西,说是工具,其实它重塑了整个工业的筋骨,甚至重塑了我们这些老家伙的脑袋。

刚入行那会儿,哪有什么鼠标键盘。车间老师傅叼着烟,斜着眼看你在A0图板上拿丁字尺比划,一根线画歪了,整张描图纸废掉,那酸爽……可如今呢?刚毕业的小年轻,上手就是CATIA、NX,三维模型转两圈,渲染图美得能挂墙上。但说句不好听的——好看的数模和能造出来的零件之间,隔着十个加班夜的眼泪。

老式绘图板与AutoCAD界面新旧对比
老式绘图板与AutoCAD界面新旧对比

从手绘到鼠标:那段痛并快乐的转型期

大概九几年,厂里引进了几台486,预装了AutoCAD R12。我们被赶进培训室,盯着CRT显示器学画线。一开始谁都骂——这玩意儿!鼠标抖得跟帕金森似的,正交捕捉开了还是画斜线。可没过一个月,再也没人想回图板前趴着了。为啥?改图啊!以前改一处尺寸,得用刀片刮掉墨线,重描;现在?一个undo,世界清静。✅ 效率翻了十倍不止,但也埋下了隐患——人开始不相信自己的空间想象力了。

那时候学CAD,真得记命令。L直线、C画圆、TR修剪,比背英语单词还痛苦。可现在呢?全图标化,手指头点点就行。问起年轻设计师:偏移命令是哪个?他给你找半天。这算进步还是退化?

问:现在学CAD还需要记命令行吗?

答:说实话,真不用。绝大多数软件都高度可视化。可你真想把效率提到极致,左手键盘右手鼠标的“协同作战”依然是最快路径。我见过一个老伙计,全程手指翻飞,屏幕上一顿操作,新来的研究生看傻了。他说,这就像开车,自动挡舒服,但手动挡才能人车合一。💡 别迷信图标,把那几个常用快捷键刻进肌肉记忆,关键时刻能救你脱稿汇报时的紧张。

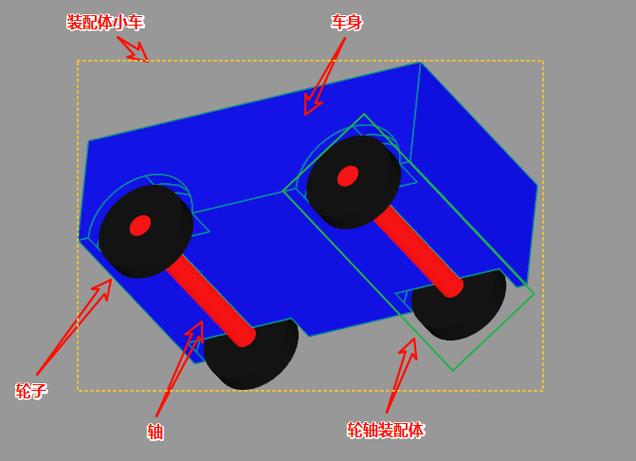

机械工程师使用三维CAD进行复杂装配设计
机械工程师使用三维CAD进行复杂装配设计

三维建模:好看不一定是好设计

三维建模:好看不一定是好设计
三维建模:好看不一定是好设计

进入三维时代,软件一个比一个炫。SolidWorks、Inventor、Creo……参数化设计、自顶向下装配,听着就高级。可我发现一个怪现象:好多设计师开始“沉迷美色”——把模型渲染得跟艺术照似的,曲面光顺得能当镜子,结果呢?开模时傻眼了——脱模斜度没给够,加强筋位置和顶针冲突,壁厚不均缩水严重。❗这事我骂过不止一回了:计算机辅助设计(CAD)的本质是“辅助”,不是替你拍板。软件算出应力云图一片蓝,你就真放心了?边界条件设对了吗?网格密度够了没?材料非线性考虑了吗?一失足成千古恨,模具费报废几十万,哭都找不着调。

还有那个“参数化”陷阱。关联来关联去,改一个尺寸整个模型乱跳,满屏红叉,那叫一个崩溃。所以我养成了习惯:重大设计节点,先备份,再断开部分关联,虽然粗暴,但保平安。这算是血泪经验,教科书上绝不写。

问:中小制造企业选CAD软件,高配够用还是基础版就行?

答:别被销售忽悠!如果你只是做钣金件、机加工件,SolidWorks标准版足够了,搞那么些高级仿真、流体分析,年年订阅费烧得心疼,最后根本没人用。更务实的是看你和上下游的交互——客户用CATIA发来文件,你拿SolidWorks打开,破面补到你怀疑人生。通用格式STEP、IGS虽然能转,但丢特征、丢参数。🔹 所以我的建议:跟着你的大客户走,他们用什么,你咬牙也得配什么,协作成本比软件价格更致命。对于非标小厂,AutoCAD Mechanical加Inventor的组合,性价比挺高,二维出图效率依然吊打纯三维。

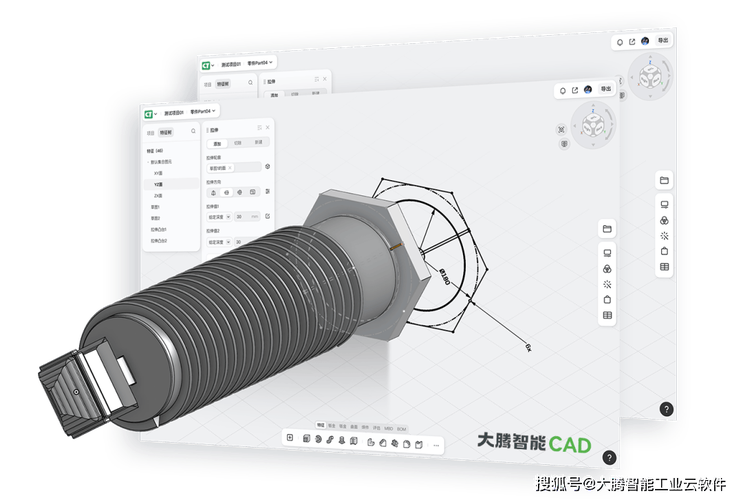

云CAD与AI:工具变聪明,人变懒了?

云CAD与AI:工具变聪明,人变懒了?
云CAD与AI:工具变聪明,人变懒了?

这几年风头变了,Onshape、Fusion 360这些云CAD,浏览器里就能跑。多方便!异地协同,版本管理,不用再问“最新版在哪”。可我对这东西始终有戒心——数据在别人服务器上,万一断网呢?万一服务商倒闭呢? 不是没出过事。去年有个小厂,用了某云CAD,套餐到期没续,数据被锁,工期延误赔了违约金。💢 这事让我更坚定:本地部署的PDM/PLM系统虽然笨重,但命根子必须攥在自己手里。当然,大企业有私有云另说。

AI进来后就更玄幻了。生成式设计——你给定载荷、约束,它吐出一堆像外星人骨架的优化模型,强度不减,重量减半。看着好神奇,可你敢直接丢给车间吗?三轴机床干瞪眼,必须五轴甚至3D打印。成本算过没?后处理时间算过没?AI只负责造梦,落地还得靠工程师的务实和经验。我现在用它找灵感,但最后拍板的还是人脑那几斤褶皱。

有人问,未来CAD会消失吗?我看不会,只会隐身。嵌到数字孪生里,嵌到AR眼镜里,你对着实体设备比划,数据自然叠加。但无论工具多神,基本功不能丢——识图能力、公差意识、材料工艺常识。这些玩意儿,AI还学不来,它不懂我们车间里那股子机油味和老师傅的拧巴。

行了,啰嗦这么多,最后一句大实话:计算机辅助设计(CAD)是杠杆,但支点永远是你自己的专业判断。别让软件替你思考,否则哪天停电了,你连个草图都画不出,那才叫丢人。
