执行机构那些事儿:从炸裂的阀杆到深夜的嚎叫

半夜三点,对讲机突然嚎了一嗓子——三号反应釜超温,自动连锁挂了,现场一查,气动执行机构的阀杆直接飞出去了,蹦到了三米开外的电缆桥架上,差点砸穿一根压力变送器的取压管。你问我后来呢?后来我们一群人打着手电满地找弹簧,场面堪称工业考古。这就是执行机构的日常,对吧,不出事它就是个铁疙瘩,出了事就是个大炸弹。

说实话,干现场久了,对这帮铁家伙真是一言难尽。就拿那个飞出去的阀杆来说,联轴器顶丝松了,巡检的时候谁给你趴那儿拧半圈?没人。结果就是几万块的缸体直接报废,还搭上半个晚上的停产。——这玩意儿选型的时候要是多长个心眼,哎,不提了。

工业气动执行机构内部活塞密封损坏实物图
工业气动执行机构内部活塞密封损坏实物图

气动、电动还是液动?别只看样本上的扭矩值

选执行机构,上来就问“扭矩多大”的,八成是刚入行的。扭矩当然重要,但死区、回差、防护等级、动作频次这些参数,比扭矩大那么几十牛米关键得多。有一次在东北一个户外装置上,用了台IP65的电动执行机构,样本上写着“防水防尘”,结果一个冬天过去,壳体内灌进去的水冻成了大冰坨子,齿轮箱直接裂了。你说IP65够不够?够个鬼,户外至少得IP67,还得加呼吸阀!

气动的执行机构,优点是快,是真快,开个阀门半秒都不到,但你要是气源没处理好,水、油、杂质一进气缸,活塞密封就跟你闹脾气——低温天冻住、高温天黏滞,我甚至还见过密封圈被气源里的压缩机润滑油泡烂成一摊鼻涕的。液动呢,力大如牛,但是那个漏油啊……简直不提了,我们车间有台液动执行器,下面常年摆个接油盘,巡检记录上永远是“少量渗漏”,一漏就是三年。

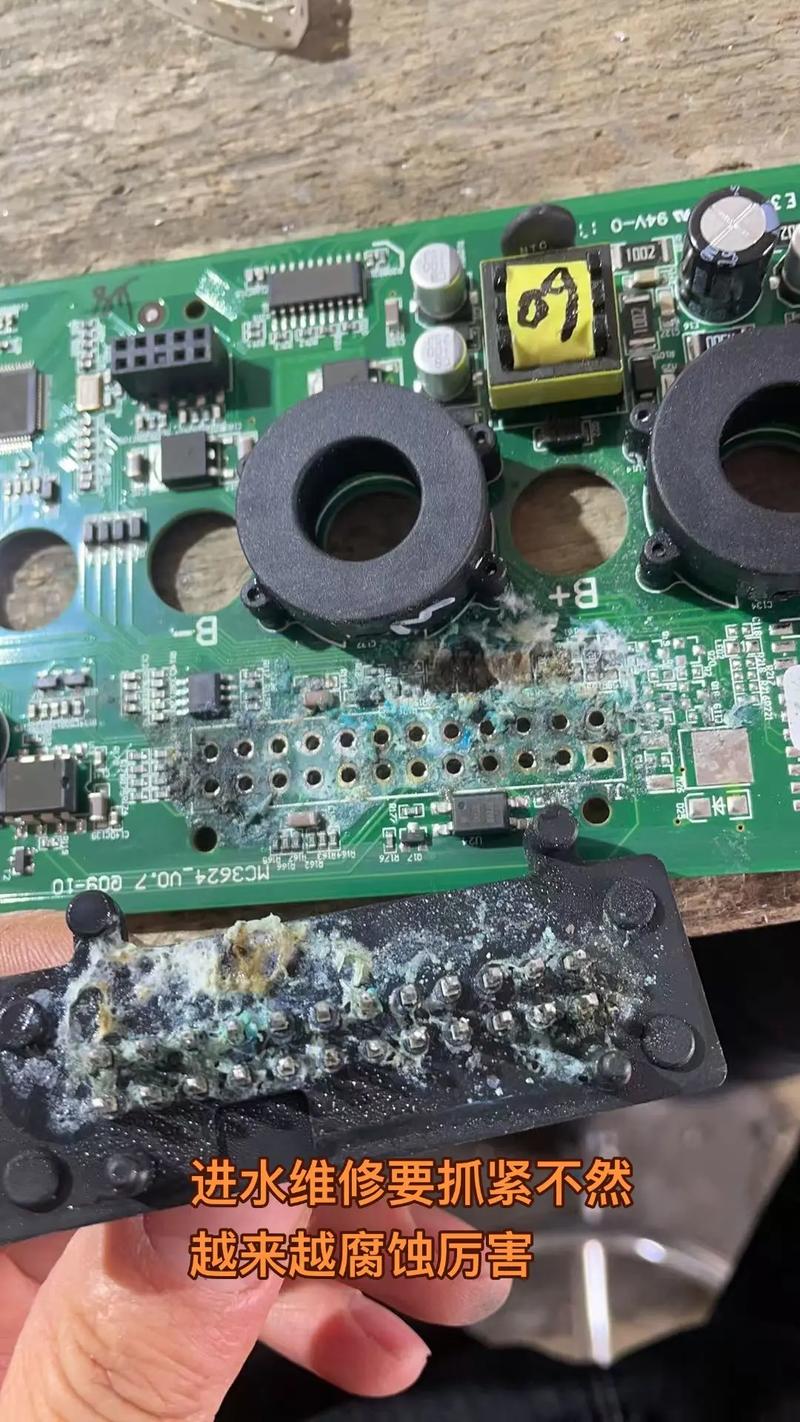

电动执行机构电路板密封失效进水腐蚀特写
电动执行机构电路板密封失效进水腐蚀特写

调试现场的灵异事件簿

调试现场的灵异事件簿
调试现场的灵异事件簿

你相不相信,执行机构会自己动?不是远程给的信号,也不是就地手轮,它就是自己偷偷地、一毫米一毫米地漂移。搞自控的同事差点跟搞工艺的干起来——一个说阀开了,一个说没开,上去一测量,阀位反馈真的跑了。查了三天,最后发现是控制电缆的屏蔽层在接线盒里没接地!电场干扰让4-20mA信号上飘了0.3mA,而那位电动执行机构的死区又设得太窄(0.5%),结果它就跟着干扰跳来跳去,跟跳大神似的。

❗ 关键教训:死区设置绝不是越小越好,尤其当你的阀用在流量调节上。死区太小,执行机构会不停寻找平衡点,齿轮磨损加剧不说,还会把管道里的流体搅出压力波,严重时整个系统跟着振。听老司机一句劝:调节回路里,死区设在0.8%—1.2%比较稳妥,除非你的定位器是顶尖货。

问:气动执行机构明明有气源,但动作慢得像老牛拉车,怎么回事?
答:多半是限流器被人调了。有些气动执行机构为了防“水锤”或者保护阀门密封,会在进气或排气口装节流阀。现场操作工嫌弃开关太慢,偷偷把节流阀拧大了;或者反过来,为防震动误动作,把排气节流调太小,导致排不出气。你上去一看,锁紧螺母没动过——嘿,其实六角扳手都拧圆了。另一个冷门原因:气口配管太细,流量不够。别笑,真有设计院在原理图上画个Φ6,现场为了好看全用了Φ6×1的不锈钢管,结果300Nm的执行机构开启时间从5秒变成了15秒,联锁保护都投不上。

问:电动执行机构选交流还是直流?
答:看你电源条件和控制距离。很多老厂改造,喜欢用220V AC供电的执行机构,因为好取电,线缆压降小。但你别忘了,交流执行机构的堵转电流很大,选型时热继和空开要留足余量,不然一过力矩,执行机构还没保护停,配电柜先跳了,然后DCS报警画面上红通通一片。直流24V的呢,安全,远距离控制时电压降是个大问题——线路长了,末端的电机根本启动不起来。有个项目,我们算来算去,200米用2.5平方的线,结果实测启动瞬间末端电压掉到18V以下,执行机构直接“晕厥”。后来没办法,在线路中间加了个24V升压模块,才勉强过关。💡 小建议:长距离最好用本安回路或者远程IO分散布置。

那些年我们追过的“免维护”神话

那些年我们追过的“免维护”神话
那些年我们追过的“免维护”神话

厂家宣传册上永远写着“免维护”,笑话。免维护的意思是:等你发现坏了直接换新的。根本不存在什么免维护的执行机构,除非你拿它当摆设。至少每季度你得看看密封有没有老化,润滑脂有没有干结,尤其是高温辐射区的执行器,油脂三个月就碳化成了黑粉末,齿轮咬合起来的声音,像嚼沙子。还有接线端子,松了没有?烧了没有?控制柜里热不热?——这些检查,一个都不能省。

最后讲个鬼故事:某次大修,我们拆开一台“免维护”的进口电动执行机构,发现里面的行程限位开关早就焊死了(触点黏连),全靠力矩保护停下来。这意味着什么?意味着每一次关阀,都是电机在跟齿轮箱死磕,直到过力矩跳断。那台执行器就这样运行了两年,居然没坏,你说它质量好还是运气好?反正我后背发凉。

执行机构这东西,说到底,就是工业自动化的肌肉。大脑再聪明,肌肉抽搐一下,整个系统就得哆嗦。选它、装它、调它、养它,每一个环节都不能有“差不多”的念头——因为现场物理世界,差之毫厘,缪以千里。
