上周三，凌晨两点，车间电话打过来——试模又出事了。顶白，严重缩水，分型面飞边跟菜刀似的能割手。不是第一次，也不会是最后一次。气得我把手里半杯咖啡全泼在图纸上。干了十二年模具设计，有时候还是想骂一句：这破设计谁他妈做的？回头一看，哦，是我自己。
说实话，模具设计这行当，真正能让人瞬间破防的，从来不是什么高深理论。是那些你抄数抄歪了0.1mm，或者忘了拔模斜度，结果几十万的模架直接报废。老板的眼神，你懂的。所以今天不扯淡，就来聊聊那些书本上不爱写、老师傅不爱教、但你一踩一个准的坑。
分型面：别让它变成分钱面

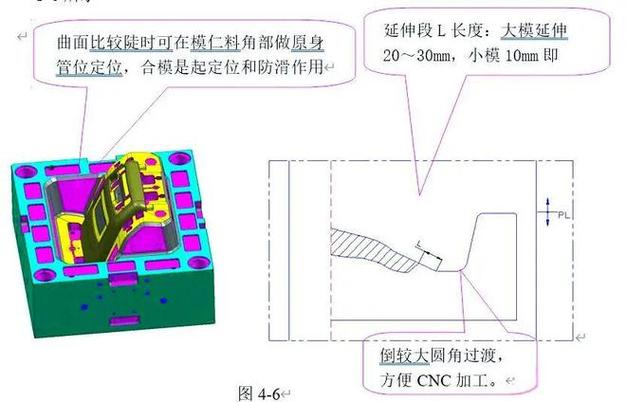

去年有个项目，一套汽车内饰件的注塑模具。产品造型扭得跟麻花似的，PL面我直接做了个阶梯分型。软件里看着天衣无缝——多漂亮啊，曲面贴合得严丝合缝。结果加工出来，前后模仁一合，间隙能塞进去三张A4纸。分型面的平顺度，直接决定了你以后是天天喝茶还是天天擦屁股。
不要迷信CAM软件生成的刀路。精加工那一步，必须考虑机床的实际插补能力。特别是拐角处，我后来强制要求编程人员在陡峭曲面上加一道半精加工，留0.05mm余量再清根。听起来费刀，但省了多少修模工时？血泪教训。
还有一个老生常谈却总被忽视的事：分型面的承压面积。尤其是生产玻纤增强PA66的模具，锁模力一上去，面压不足就得跑披锋。我的习惯是，分型面上尽量多做承压块，或者在型腔周围留出足够的封胶位。别等试模的时候，机台吱吱嘎嘎叫，才想起来模具强度没算够。
问：分型面选在最大轮廓线一定对吗？
答：理论上是，但实际产品常有倒扣或外观要求。举个例子，一个圆筒形产品，侧壁有网格孔，你若把分型面硬放在最大外径上，孔洞里全是毛刺，后处理要疯。这时候宁可多做两个滑块，把分型线藏在非外观面或者功能不重要区域。记住，模具是为量产服务的，不是为3D图纸服务的。
浇注系统：熔体不是消防水龙
说个丢脸的事。早期我做过一个透明亚克力厚壁透镜，光导管用的。为了省材料，设计了个点浇口直接打在透镜中心，直径1.2mm。自以为聪明。结果试模时，熔接痕像地图上的河流，弯弯绕绕全在光学面上。报废率70%。差点被客户当场开除。

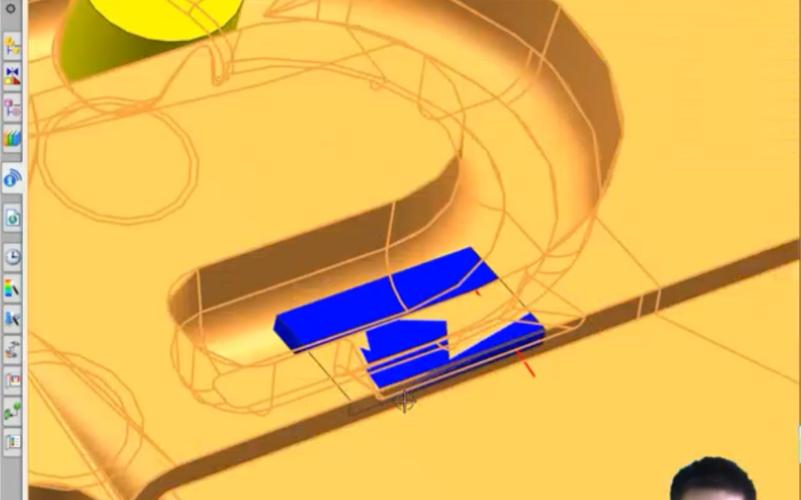

后来学乖了，这类光学件，要么用扇形浇口均匀导入，要么直接上热流道多点进胶。浇口位置的设计，必须结合模流分析。不是那种做完往报告里一塞的假分析，而是真要盯着填充模式、熔接痕位置、气穴分布一项项抠。最近跟一个医疗器械客户合作，他们要求每套模具必须提供完整的Moldflow报告，连冷却液温度波动都模拟出来。刚开始觉得变态，现在反而感激这种严谨。
问：现在模流分析软件这么贵，小厂不买怎么办？
答：这真是一个头疼的问题。我的建议是，如果量不大，可以找第三方服务，花几百块跑个初步分析。再不济，也要用经验公式至少核算一下流长比和剪切速率。最怕那种“凭感觉”开浇口的设计，模仁开下去就改不了了。💡别忘了，流道直径、浇口类型这些参数，直接关系到你的成型窗口宽不宽。有些模具空调件，浇口小了，压力损耗巨大，注塑机得打到180MPa才能填满，这不是设计，是造孽。
冷却系统：不只是打几个孔
很多人以为，冷却水道嘛，围着型腔绕两圈就完事了。大错特错。我曾经处理过一套模具，产品是一个扁平盒子，盖板类，周期要求25秒。结果模具温度始终降不下来，变形严重。拆开一看，水道排布跟迷宫似的，又是死角又是气泡。水流根本不动。
后来全部重新设计，改成随形冷却——那时候还没有3D打印模具钢，硬是靠深孔钻配合堵头，做出蜿蜒曲折的回路。冷却时间从18秒降到11秒，变形基本消除。那种看着机台参数稳定下来，产品一个个往下掉的踏实感，真是爽。
所以，水道设计的第一步，不是画图，而是想清楚热量怎么走。哪里是热点？哪里积热？要用热成像仪看，要算冷却雷诺数。别信某些外挂插件自动生成的循环水路，它不懂你的模具结构。💡强烈推荐，如果预算允许，局部镶件用透气钢或者铍铜，散热效率提升不是一点半点。
问：随形冷却水道一定要用3D打印吗？
答：不一定。传统加工可以通过镶件拼接、交叉钻孔加堵头的方式实现。只是设计难度和加工工时增加不少。3D打印水道是一个趋势，尤其在复杂的随形冷却上，但它不是万能。打印的部分强度、抛光、耐用度还在发展。昨天跟一个德国模具钢供应商聊天，他们说有一种新型热作钢，导热系数比H13高30%，可大幅简化水道设计。这个行业总是在进步，不学真的会落后。
最后，每次新模试模成功，我都会在模具铭牌旁边贴个贴纸，写上设计师的名字缩写和日期。不是炫耀，是提醒自己：模具寿命里每一次开合模，都是对设计的一次拷问。别偷懒，别侥幸。这工作，永远是细节决定成败。
