说实话，干铸造二十年，最烦的就是那种照着教科书念工艺的。消失模铸造——白模气化、干砂负压——听起来干净利落，对吧？但车间里真正干起来，哭爹喊娘的事情多了去了。

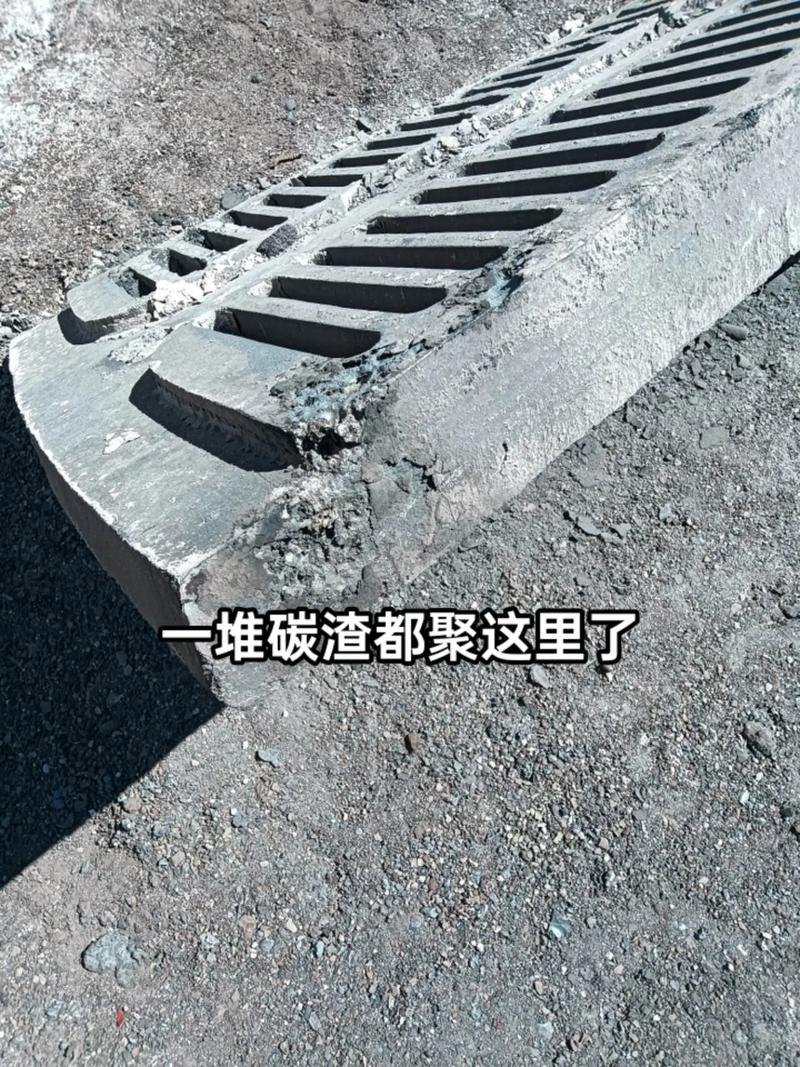

上周有个客户拿了个液压阀体的单子，铸件重30公斤，壁厚差异极大，从8毫米到50毫米都有。销售那边拍着胸脯说消失模绝对没问题，成本比熔模铸造低40%。我当时心里就咯噔一下——这么厚的壁，白模气化的问题怎么解决？果然，第一炉试模出来，全是皱皮和碳渣。😤
消失模真不是万能钥匙——选对工艺比硬上弓重要
很多人一听说消失模能做复杂件，成本又低，就以为找到了万金油。大错特错。去年我们做过对比，同样一个叶轮，用熔模铸造（也就是失蜡法）出来的表面粗糙度能到Ra3.2，消失模拼了老命也就Ra12.5。为什么？泡沫模表面再怎么处理，总有点“橘皮”效应，金属液一冲，全部复刻上去。你要是后续还得上加工中心，那点成本优势全吃回去。
不过话说回来，有些件还非得消失模不可。比如带复杂内腔的机油盘、歧管，你让砂型铸造怎么脱模？抽芯机构能搞到你破产。消失模直接发泡成型，整体模样，什么倒扣、深腔，一次性解决。💡

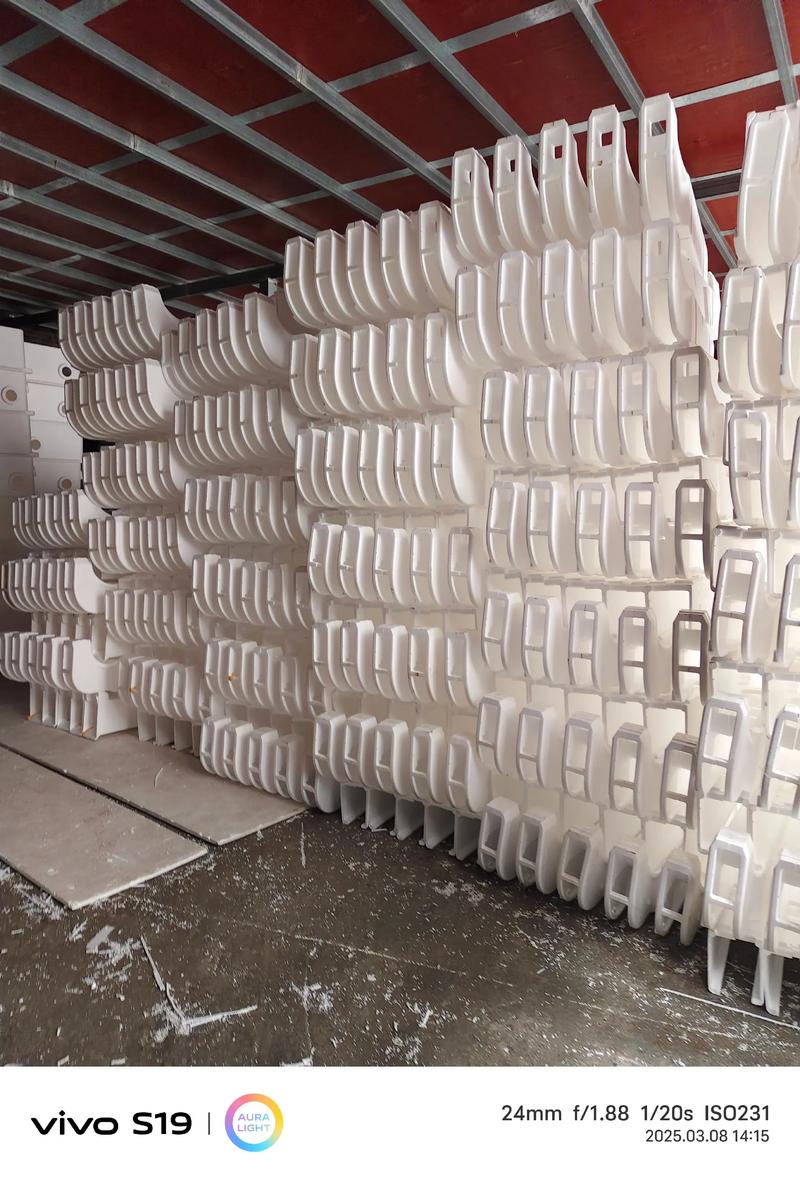

这里给个血的教训：发泡密度绝对不要低于20克/升！很多厂为了省材料，把泡沫密度压到16、18，结果白模强度不够，在涂料浸涂时就变形，更别说振实时候砂子冲垮了。我们吃过这个亏，整整15吨铸件全部报废，表面全是鼠尾和夹砂。
涂料、负压、浇注——三个魔鬼藏在细节里
消失模铸造三大命门：涂料透气性、负压度、浇注温度。任何一个掉链子，全盘皆输。
先说涂料。别以为随便刷一层耐火涂料就行。消失模的涂料得透气——透气率必须大于20，否则白模气化产生的气体排不出去，反喷、气孔、浇不足排队找上门。我们试用过七八家涂料供应商，最后自己调配，加入0.5%的石墨粉改善导热，再用酒精稀释到合适黏度，浸涂两遍。第一遍薄一点，挂浆完整；第二遍厚一点，锁住强度。每次烘干温度必须控制在45-50℃，高了白模软化，低了干燥不透。
负压呢？很多工艺卡写着-0.04~-0.06MPa，可实际你试试？碰到薄壁件，负压稍高，金属液凝固速度过快，补缩跟不上，缩松就来了。我们有一次做铝缸盖，负压搞到-0.065，出来的铸件水压试验泄漏率30%！后来降到-0.05，配合冒口补缩，泄漏率直接降到3%。千万别迷信标准参数，得自己摸。
浇注温度更是个玄学。对于灰铸铁消失模，教科书说1380-1420℃，但那是针对壁厚均匀的件。我们的阀体，薄壁处降温快，厚壁处热节大，浇注温度太高，厚壁处产生粘砂；太低，薄壁处冷隔。最后还是用了阶梯浇道，调整内浇口位置，温度才调到1410℃勉强平衡。
问与答：把实战经验揉碎了给你
问：消失模铸造和砂型铸造比，到底贵在哪？
答：贵在白模模具和发泡设备。一套消失模发泡模具，复杂件开模费少说十万起步。但批量上万件以后，单件成本就比砂型低了——因为不用制芯、不用合箱、清砂也简单。不过如果你就打样几件，趁早用3D打印砂型或者熔模，消失模不够你折腾的。
问：我们做的是球铁小件，消失模常出现皮下气孔，怎么办？
答：球铁消失模最容易出这问题，因为残留碳和镁反应生成气体。三个办法：①涂料加5%的氧化铁红，提高透气同时降低碳残留；②浇注系统加过滤网，挡渣的同时减少紊流；③最关键——浇注温度提高10-15℃，让气体有时间上浮。我们实测，1480℃浇注，皮下气孔几乎绝迹。
那些让你省几十万的工艺窍门
讲几个不传之秘：
- 模样粘接用热熔胶，别省钱用冷胶。冷胶挥发慢，在涂料干燥过程中可能产生气隙，浇注时一冲就掉。热熔胶瞬间凝固，强度高，而且气化产物少。
- 直浇道一定要做成上大下小的锥形，坡度至少3°，否则产生负压涡流，把涂料残屑和砂粒吸进去。
- ✅ 振实台频率调到40-50Hz，别图快。太快了砂子只振动不流动，死角根本填不实，反而导致涨箱。
- ❗ 浇口杯必须预热到200℃以上，否则第一股铁水遇冷激溅，氧化渣全进型腔。
去年有个同行来参观，看我们在直浇道底部钻个小孔，他惊了：“不怕跑火吗？” 其实这是减压孔，专门防止直浇道顶部过早凝固导致压力不足。跑火？负压砂箱外面套着塑料袋呢，密封得好好的。这招值多少钱？至少省了30%的补缩冒口。
数字化？别被概念忽悠了
现在都吹智能铸造，什么模拟仿真、AI控温。我承认，MAGMA软件我们也在用，确实能预测缩孔位置。但别忘了，再好的模拟也得输入准确的热物性参数——白模密度、涂料导热系数、砂子透气率……这些数据你实测过吗？还是用的软件默认值？我们吃过亏：默认的干砂导热系数偏高，模拟出来冒口根本不需要加保温套，实际浇出来缩得一塌糊涂。后来老老实实做热物性测试，重新建模，才准了。数字化是锦上添花，不是雪中送炭。
说到底，铸造工艺是火与砂的艺术，不是纸上谈兵。消失模尤其如此——它给了你设计自由，却要你用经验去填坑。每次开炉，听到负压泵稳定的嗡嗡声，看到白模气化时冒出的白烟，我心里还是会有那种原始的激动。这行，累是真累，但做个漂亮件出来，爽也是真爽。
免责声明：文章内容来自互联网，本站仅作为分享，不对其真实性负责，如有侵权等情况，请与本站联系删除。
转载请注明出处：消失模铸造工艺：那些图纸不会告诉你的生产真相 https://www.dachanpin.com/a/tg/65467.html
