价值流图（VSM）：画了100张图，才发现第一步就错了

上周去了趟宁波，一家做精密齿轮的工厂。厂长拉着我吐槽：’李老师，我们价值流图也画了，该改的地方都改了，怎么交付还是拖？’ 我看了眼他们墙上的现状图——好家伙，库存标注全是’约200件’，信息流箭头指向一个根本没写清楚是MRP还是Excel的计划框。我说，你们这图，充其量是张流程图，离价值流图远着呢。

VSM不是流程图，是照妖镜

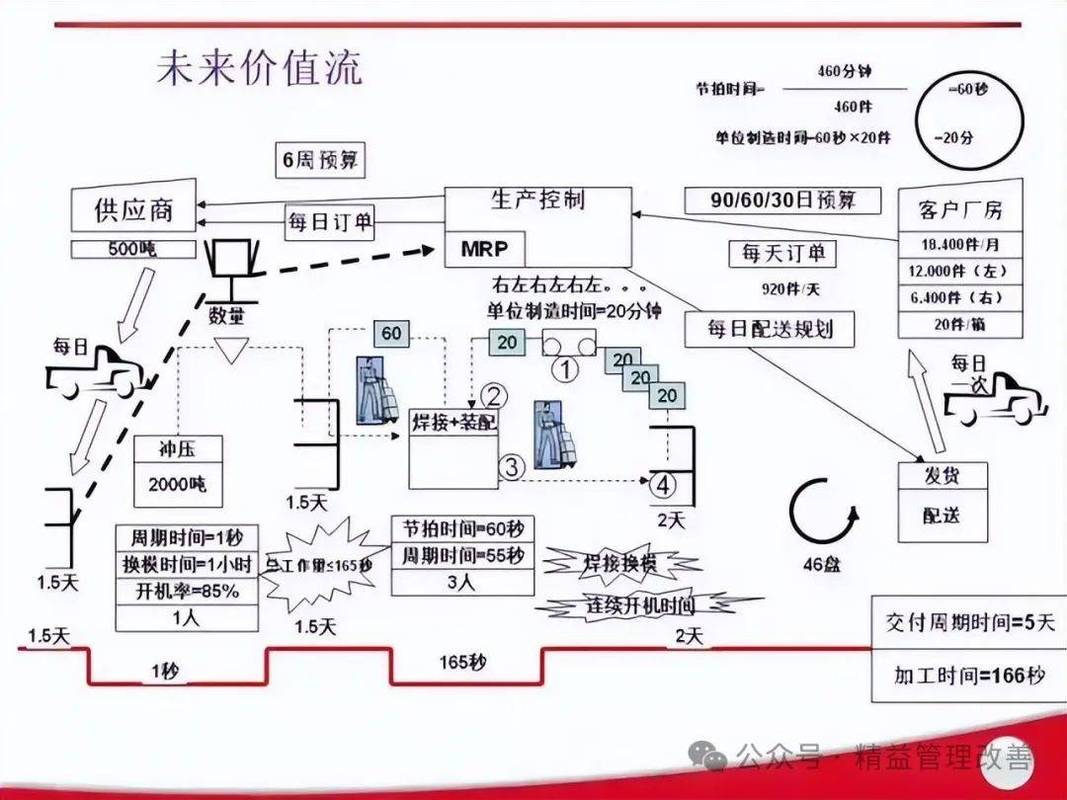

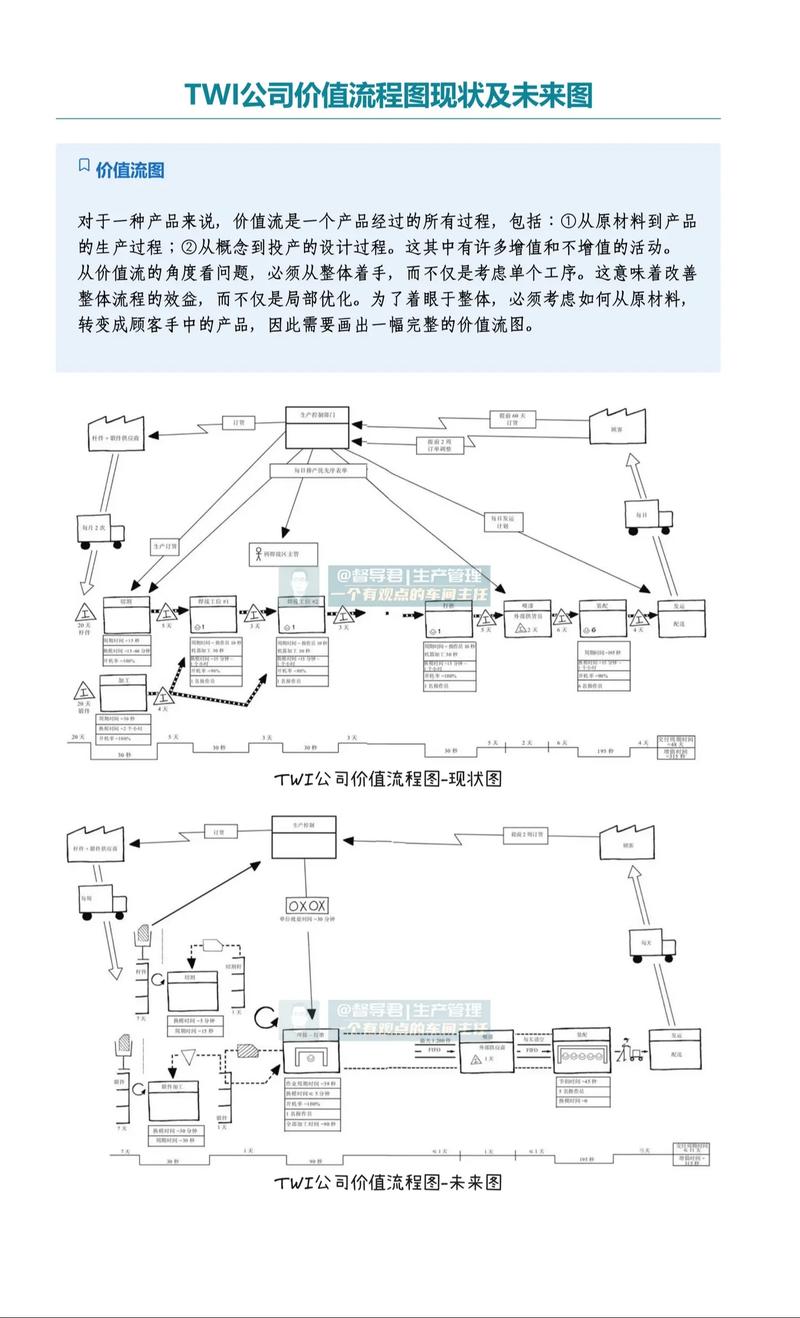

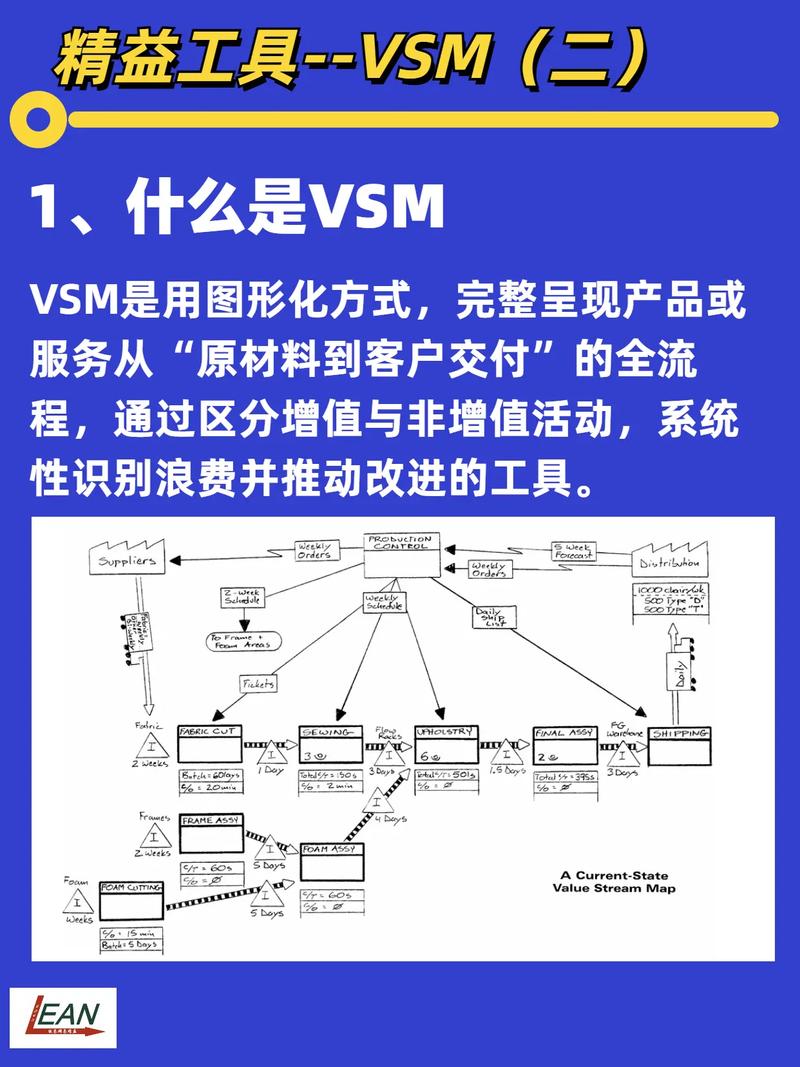

说实话，很多人把价值流图当成高级流程图来用。画几个方框代表工序，画几个箭头代表物料流动，完事。但价值流图的本质，是暴露时间轴上的浪费。你看那条著名的上下波浪线——上半部分是信息流，下半部分是物料流，底部的时间线才是灵魂。增值时间（VA）和非增值时间（NVA）一对比，往往吓死人。我见过最夸张的：一个金属件从钢板到出货，实际切削打磨不到4小时，却躺在工厂里28天。那28天全是浪费——等待、搬运、库存积压。价值流图让你看见这个黑洞。

所以画VSM的第一步，压根不是你拿张A3纸画方框，而是亲自走完整个流程。从发货码头倒着走，一直走到原料仓。别信SOP写的，别看MES里导出的数据——那些数据要是准，工厂早世界级了。你得拿秒表掐，数托盘上的零件，翻倒冲压机旁边的待处理品票。我常跟学员说，不走到脚底起泡，画出来的VSM都是废纸。

绘制VSM？先别急着动手

选产品族是第一关。别贪多，想一张图涵盖几十种型号？最后乱成一锅粥。诀窍是抓帕累托——占产值60%的那类产品，或者最能代表复杂度的那个订单。然后，盯着客户节拍时间（Takt Time）。公式简单：可用工作时间除以客户需求量。但就是有人算错。我见过把午餐休息刨掉的，也见过把设备故障预留时间减去再算的——瞎搞。节拍是客户心跳，不是你的心跳。

接下来是最刺激的部分：收集现场数据。 节拍时间、换型时间、设备OEE、一次通过率、工人数量、库存数量。关键点是，必须区分循环时间（C/T）和节拍（T/T）。循环时间大于节拍，就是瓶颈；小于节拍，就是产能过剩——但别高兴太早，过剩可能变成过量生产，也是浪费。我在烟台一家刹车片厂，发现打磨工序的C/T是6秒，T/T是9秒，操作工很开心，觉得轻松。结果前工序拼命塞料，生生堆出两天库存，因为推动式生产下，没人看后道需求。

那些年踩过的坑，你肯定也中过

误区一：把’现状图’画成’美化版’。 很多人下意识地填标准工时，而不是实际观测。一旦用了理论数据，改善点就全消失了。记住，价值流图要诚实到残酷。误区二：忽略信息流。 物料动线大家容易关注，可信息怎么传递的？是系统自动触发，还是张姐口头喊一嗓子？计划频率是一周一次还是一天三次？这些若不明，你根本不知道为啥库存突然多了。误区三：未来图设计得太理想。 恨不得所有工序都连成连续流，单件流，零库存，却忘了设备布局根本不支持，或者供应商距离800公里。改善是一步一步爆出来的，不是画出来的。

💡爆发点通常在哪？往往不是那种大动干戈的设备改造，而是缩短换型时间、建立超市拉动、或者平衡工作站这类小切口。我之前帮一家气动元件厂做VSM workshop，仅仅是把调试和组装两个工位合并，取消中间在制品流转区，交付周期就缩短了40%。负责人激动得快哭了，因为之前咨询公司报价120万搞自动化，他们死活没批。

数字化时代的VSM，画风变了

现在不少工厂上了MES、IoT，数据能实时抓取。于是有人问：手工画图的VSM还有用吗？有用！而且更狠了——你可以用数据验证你眼睛看到的到底对不对。无锡一家电子代工厂，他们用传感器抓出SMT贴片机的实际循环时间，和历史VSM手记的数据对比，发现差异高达18%——原来夜班操作员为了赶产量，偷偷调快了设备速度，导致质量波动。VSM成了暴露管理问题的探针。

更有意思的是动态价值流图（Dynamic VSM），结合仿真软件，能模拟不同订单组合下的流动。你拖拽一个参数，交期就变。这就不是一张静态图了，是实时的决策沙盘。不过，基础不牢，这些高大上的数字孪生都是空中楼阁。你得先扎扎实实走过现场，画过铅笔图。

你可能会问

问：价值流图一定要画未来状态图吗？只画现状图分析不行吗？
答：不行。现状图是诊断，未来图是处方。只诊断不开药，等于白搞。而且设计未来图的过程，是对团队真正的考验——你们到底敢不敢打破现有布局、改变计划方式、挑战既定产能标准？我见过一些管理者，现状图画得贼细，一到未来图就草草写个’消除浪费’，这叫耍流氓。

问：小批量多品种的工厂，价值流图还有用吗？
答：太有用了，但方法得变。你不能用一个产品族代表，而要用’能力价值流图’，聚焦于共享资源的能力和利用率，识别出哪些订单在排队，为什么排队。或者用可变流程矩阵结合VSM。总之，图是死的，人是活的，精髓是暴露流动障碍。

最后啰嗦一句：价值流图不是交作业，是持续改善的起点。画完图贴在墙上，三天没人讨论，就说明你们在走形式。扔掉那些花哨的箭头，先到车间里去，看看零件为什么停在那儿——那个’为什么’，才是价值流图真正的价值。
