超声波加工：硬脆材料的“手术刀”，为什么比激光更靠谱？

切玻璃像切豆腐？原理没那么玄乎

说实话，刚入行那会儿，我在车间看到一块玻璃被当豆腐一样切…差点惊掉下巴。那是我第一次接触超声波加工。工具头明明没有刀刃，却在玻璃上打出光洁到变态的孔。后来才知道，背后是高频率（通常20-40kHz）的机械振动，通过变幅杆放大振幅，带动工具头以每秒两万次以上的频次冲击工件表面。对了，还有磨料悬浮液的功劳——碳化硼、金刚石微粉混在水里，在工具和工件之间疯狂翻滚、凿击，硬是把材料一点点“敲”碎。这过程，显微镜下看就像无数把纳米级的小锤子在干活。

原理不复杂，但参数搭配是魔鬼。频率、振幅、静压力、磨料粒度、浓度……差一点，结果就天壤之别。比如加工氧化铝陶瓷，频率从20kHz调到40kHz，崩边率能从30%降到5%以下。别问我怎么知道的，都是真金白银的报废件砸出来的教训。❗

陶瓷钻孔：0.2mm的孔，怎么让它不崩边？

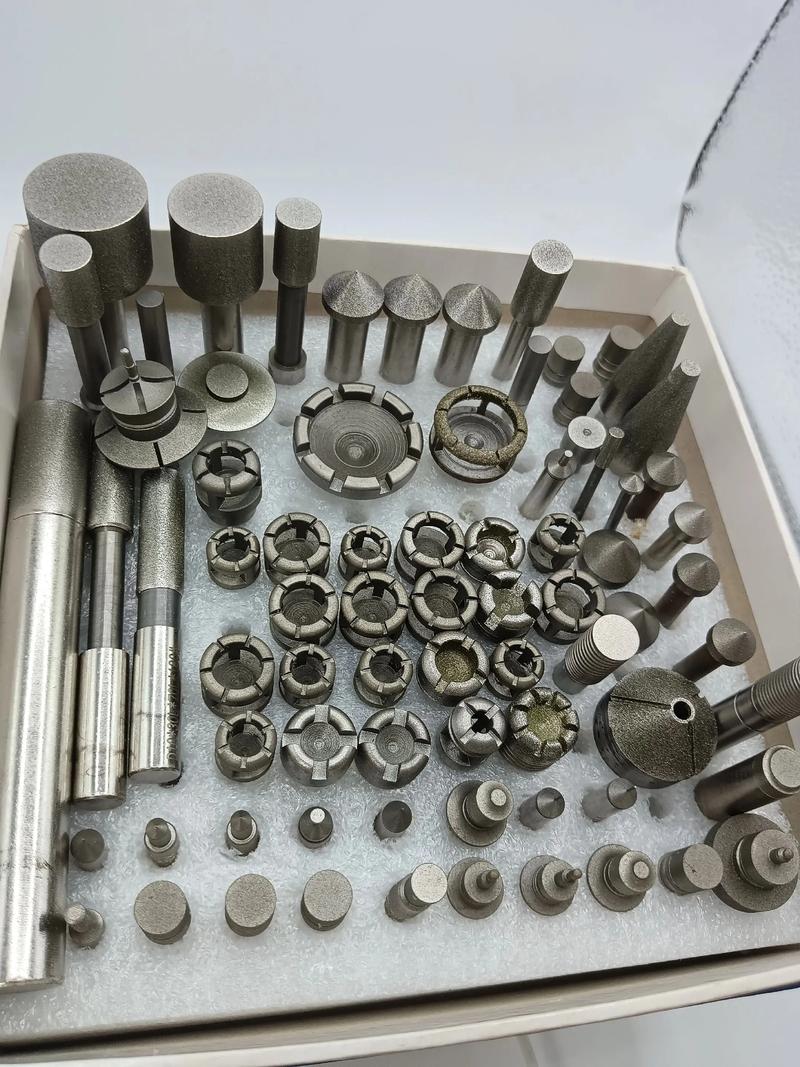

陶瓷、石英、碳化硅——这些硬脆材料简直是传统刀具的噩梦。稍不留意就崩个豁口，成品率低得老板想哭。但超声波加工仿佛是为它们量身定制。尤其是微深孔加工，我们做过最极端的：在1mm厚的氧化锆陶瓷上钻0.2mm的通孔，深径比5:1。工艺关键点？一是工具必须用金刚石材质的微细丝或者成型管，二是磨料粒度要精细到W3.5甚至更细，三是进给力必须线性控制——稍大一点就崩，稍小一点效率断崖式下跌。

问：超声波加工最小能打多小的孔？
答：实验室里号称能做到0.1mm，但大规模量产稳定的极限，我见过的也就0.2-0.3mm。再小的话，工具寿命和孔一致性就很难兼顾了。不过对大部分应用来说，0.2mm已经够用，比如喷丝板、医用微孔过滤件。

问：除了打孔，还能搞什么形状？
答：能玩的花样多了去了。异型槽、浮雕、一次成型的多边形腔体，靠的就是特制成型工具。比如给半导体设备做碳化硅吸盘的气道，直接用方型工具头一次“凿”出来，比激光或放电慢，但表面无微裂纹，强度留存率完胜。✅

装备怎么选？我踩过的坑，你可别再踩

市场上超声波加工设备鱼龙混杂，参数虚标已经是常态。标称2000W的功率，实测输出连一半都不到；振幅标20微米，其实也就12、3微米晃荡。选购时，别光看宣传册，直接带样品上门试切。强调几点：频率稳定性——最好是数控锁相环自动追频，别指望手动调；工具头快换——频繁更换工具是家常便饭，快换机构能省掉80%的停机时间。还有冷却，务必选带强制冷却套的振动系统，否则连续干个把小时，变幅杆烫得能煎蛋，振幅漂移让你所有参数作废。

问：超声波加工用加冷却液吗？
答：必须加！而且是持续流动的，直接冲在加工区域。不然工具头分分钟烧红给你看——我亲眼见一个操作工关掉冷却液不到两分钟，金刚石工具刃口就变成石墨黑，白扔大几百块。冷却不只是降温，还负责把切屑和磨料及时冲走，维持加工间隙的更新。

半导体行业的新玩具：超声波划片和去毛刺

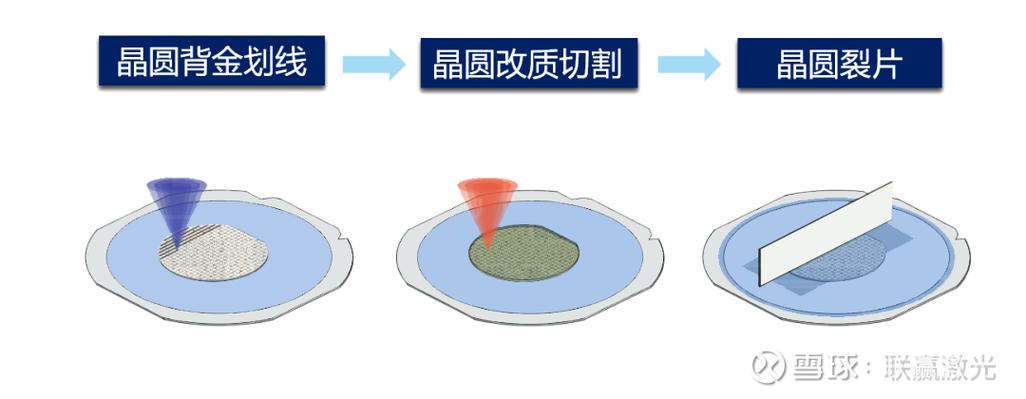

这两年，超声波加工在半导体封测领域悄悄火起来了。传统金刚石划片刀切碳化硅晶圆，崩边大、微裂纹多，影响芯片强度。换上超声振动辅助切割，刀片在旋转的同时叠加高频轴向振动，切缝两侧应力释放更均匀，崩边宽度能控制在10微米以内。还有晶圆背面的软损伤控制——超声辅助磨削让损伤层深度减少一半以上，对IGBT、MOSFET的可靠性提升太明显了。💡另一个好用的场景是精密去毛刺：MEMS器件上那些几微米级的飞边，高压水射流可能损伤结构，用微型超声工具头蘸着研磨膏轻轻“扫”一遍，干净利落。

当然，不是所有场景都适合超声波碰。比如大面积抛光，纯超声波效率太低，得当复合工艺。而且工具和磨料成本，比激光高出一大截，适合高附加值零件。不过话又说回来，遇到特种玻璃、工程陶瓷、宝石轴承这些难缠的主，你还真找不到更快更稳的法子。
