工业现场总线:别被“统一协议”忽悠了,混合组网才是车间真相

干了十几年工控,最怕客户问一句话——“哪种现场总线最好?”每次听到都想苦笑。这问题就像问“哪种交通工具最好”,你能说飞机绝对优于自行车吗?得看去哪儿、干啥。

记得去年一个项目,注塑车间升级。客户被某厂商洗脑,非要全线Profinet,说是“面向未来的工业以太网”。结果呢?老掉牙的液压泵站只认CANopen,第三方模温机是Modbus RTU的,机械手控制器连的EtherCAT。全换?预算爆炸。不换?网不通。最后怎么办?老实上混合网关呗。那一刻,什么理想主义都破灭了。

现场总线的‘战国时代’——存在的就是合理的

说起来你可能不信,上个世纪80年代诞生的Modbus,现在还在产线上跑得欢。简单,稳定,免费,懂的人多。我见过一个轮胎厂,全厂几千个Modbus RTU节点,用串口服务器转以太网,照样跑十年不出岔子。你非要把它踢了换Profinet?疯了。

但另一方面,高速同步控制,比如多轴伺服联动,EtherCAT确实甩Modbus几条街。那延时,那抖动,没法比。所以现实就是:控制柜里EtherCAT带着一堆伺服,PLC往外跟机器人走Profinet,底层传感器还在用IO-Link,楼上SCADA系统拉OPC UA。你中有我,我中有你。❗谁也别瞧不起谁。

工业现场总线混合网络架构示意图,Profinet EtherCAT Modbus
工业现场总线混合网络架构示意图,Profinet EtherCAT Modbus

几年前我还天真地以为,工业以太网终将一统江湖,什么PROFIBUS、DeviceNet迟早进博物馆。结果呢?PROFIBUS PA在流程行业根深蒂固,本安、总线供电,你能全拆了?不现实。说白了,现场总线的选择从来不是技术优劣的线性排名,而是历史包袱、成本、供应商、兼容性搅在一起的浑水。

为什么单打独斗注定碰壁?——我的三次打脸经历

为什么单打独斗注定碰壁?——我的三次打脸经历
为什么单打独斗注定碰壁?——我的三次打脸经历

第一次打脸:给汽车焊装线推广数G-Code控制器,非要用EtherCAT配第三方IO。结果第三方不支持EtherCAT的CoE,只认SDO,读写效率奇低。最后认栽,加了个CANopen分支。

第二次打脸:食品包装机用西门子S7-1200,想走Profinet连三菱伺服。原以为有GSD文件就万事大吉,结果发现报文配置各种坑,延时超标。后来加了个Anybus转换器,Profinet转CC-Link IE Field Basic,世界清净了。

第三次打脸:业主指定用EtherNet/IP,因为要和AB的PLC对接。结果现场一个视觉系统只支持TCP/IP原始套接字。我说协议栈呢?对方说没有。得,又得网关伺候。

所以现在遇到新项目,我第一反应不是选“最好”的总线,而是列清单:现有设备支持什么?核心控制器擅长什么?哪些链路要求实时?哪些可以容忍大延迟?混合组网不是妥协,是务实。✅

混合组网实战:三步走策略(附血泪教训)

1. 摸清家底:把产线上所有设备支持的协议列张表。别信供应商说的“支持”,拿手册查。有些设备所谓的Profinet支持,只是把实时报文转成UDP,那能叫实时?

2. 划定实时域:运动控制、高速同步、安全回路,必须走确定性总线。EtherCAT、Profinet IRT、SERCOS III都可以。其他非实时通信,Modbus TCP、EtherNet/IP都行。别混淆。

3. 选好翻译官:网关是关键。用过赫优讯、Anybus、还有人用树莓派自己写。但网关不是简单的字节转换,得处理端序、阻塞、错误恢复。有一次用便宜网关,Modbus RTU转Profinet,大端小端搞反,半天找不到数据错在哪。😭

问:现场总线现在是选工业以太网还是传统现场总线?

答:看场景。对于新上的自动化产线,毫无疑问优先考虑工业以太网(Profinet、EtherNet/IP、EtherCAT),因为带宽、诊断、拓扑灵活性都强太多了。但是,如果你守着一条1998年投产的纺织线,所有变频器都是Modbus RTU,那老老实实加个串口服务器或者支持Modbus TCP的网关,成本最低。别走火入魔追求“全以太网”。我见过一个案例,强行把老设备淘汰,光重新布线就花了三个月,结果新变频器谐波大还烧电机。何苦。

还有一点,很多人忽视EMC。工业以太网也是以太网,网线在变频器旁边过,丢包掉线常有。我们有一次EtherCAT总线频繁断连,查了一天才发现是动力线和网线共桥架。教训:协议再牛,物理层烂了也白搭。

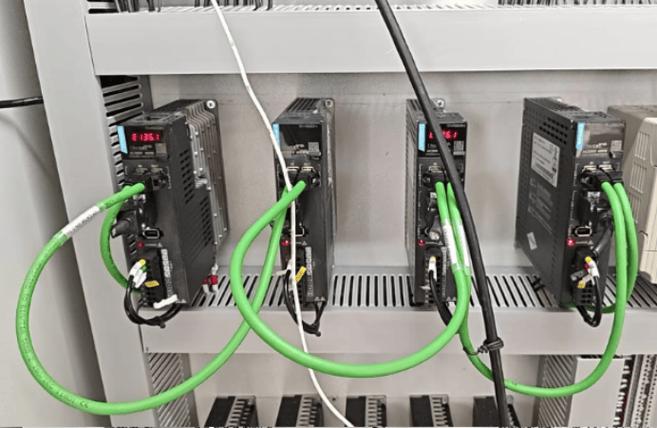

EtherCAT伺服驱动器接线和网线屏蔽处理现场照片
EtherCAT伺服驱动器接线和网线屏蔽处理现场照片

OPC UA是万能胶水吗?别神化它

现在到处都在吹OPC UA,好像它能把所有总线粘在一起。是,信息建模很棒,安全机制也好。但注意,OPC UA的实时性(Pub/Sub over TSN)还在演进,目前大多数还是客户端/服务器模式。你不能指望OPC UA代替EtherCAT做几百微秒级的同步。它的战场在纵向集成,把现场数据无痛传到MES、云端。横向实时通信,还得靠专用总线。所以,又回到混合局面。

而且OPC UA部署起来也不简单,配套的地址空间模型、信息模型,很多中小设备商压根没做。你买个带OPC UA的传感器试试,接口是有了,Semantic里啥也没有,还不是得自己填。😤

问:中小型企业怎么选择现场总线能少走弯路?

答:别贪大求全。我建议一条:跟着核心控制器走。你买了倍福的控制器,就EtherCAT主站;用西门子的,就Profinet;罗克韦尔的,就EtherNet/IP。然后围绕主站生态扩展。对于零星的外围设备,用网关或远程IO招安。不要试图在一条主干上混着抱,那是自找麻烦。另外,如果用网关,一定要用大厂成熟产品,别图便宜。我在一个注塑厂用了个200块的Modbus转Profinet模块,结果某天重启后地址全部归零,整线瘫痪,老板脸都绿了。

最后想说,现场总线的世界没有银弹。我尊重每一种存活至今的协议,它能在车间灰尘、油污、电磁干扰里活下去,一定有它的本事。下次再有人问你“什么总线最好”,把这篇甩给他。😊
