工厂设施布局:别再迷信CAD图纸上的理想世界

干了二十年工厂规划,最怕听到一句话——‘图纸上明明没问题啊’。每次听到这个,后槽牙就发酸。真的,图纸能骗死人。去年在山东改造一条老装配线,软件里跑得行云流水,可一进现场,一根落水管杵在正中间,所有动线直接废掉三分之一。你能怎样?骂设计院?当初厂房是他建的吗。

经验再丰富,也敌不过物理约束?

现场那些犄角旮旯,你蹲两天就懂了。通道拐弯半径不够,叉车蹭墙皮;料架摆太密,工人转身都费劲;更别提什么消防栓、配电箱、悬空的航车……每个都是布局杀手。可最冤的还不是这个。明明量过尺寸,落地就是错位——因为地面不平,设备垫高后遮挡了通风口,产线停了三次才查出来。💡 所以才说,设施布局这门手艺,七分靠腿,三分靠笔。不动手摸,光在屏幕前拖拽模型,早晚掉坑。

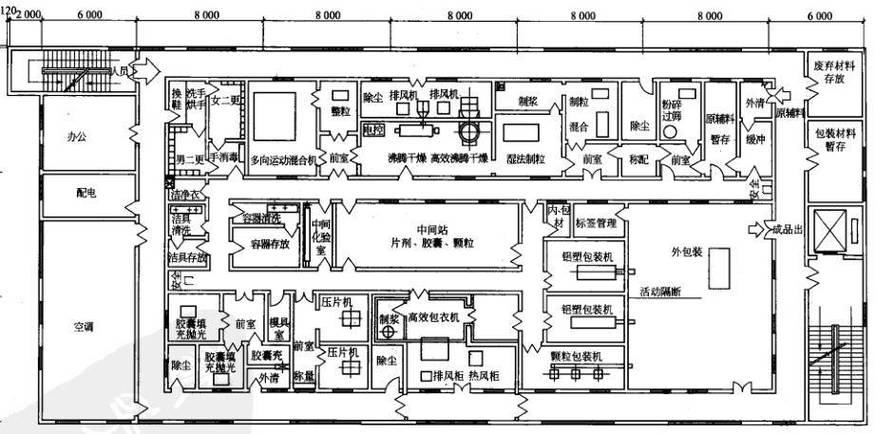

工厂车间内碍事的立柱与管道影响设施布局
工厂车间内碍事的立柱与管道影响设施布局


奇怪的是,很多同行还在迷恋所谓‘最优解’。线性规划、遗传算法练得飞起,却忘了车间里最不可控的因素是人。前天跟一个做汽车电子的朋友喝酒,他吐槽:新产线按仿真结果排成直线,效率确实高——可三个月后,工人自己改成了U型,就因为工具柜离得远,一天多走一万步。❗ 一万步!折腾下来,什么精益都被磨没了。所以到底什么才是‘合理’?

问:新车间规划,到底先定设备还是先定物流动线?
答:都不是。先定人。我见过最聪明的做法:拉着班组长和操作工,用粉笔在地上画出他们习惯的走动路线,再沿着脚印摆设备。这叫‘足迹布局法’,土得掉渣,但好使。动线顺畅了,再往里嵌设备,看似牺牲了面积利用率,实际省了无数隐性搬运。至于物流动线……千万别只画一条主通道。你试试让AGV和叉车共享一条道?堵塞率能让你怀疑人生。至少区分出人行流线、物流干线、紧急疏散径,把交叉点降到最低,否则MES系统报警声能当背景音乐。

数字化工具真的能解万难吗?

这些年,数字化工厂仿真被捧上了天。我不反对用,但反感盲信。年初去一家新能源电池厂评审方案,对方掏出套精美的3D虚拟漫游,每个工位都闪着数据流,看得领导频频点头。可问到实际约束——‘地面承重算过没?’‘二楼的振动数据录入模型了?’——全是空白。最后一条线投产,压机一开,隔壁精密测量室直接飘红。这就是虚实之间的裂缝,软件填不上。

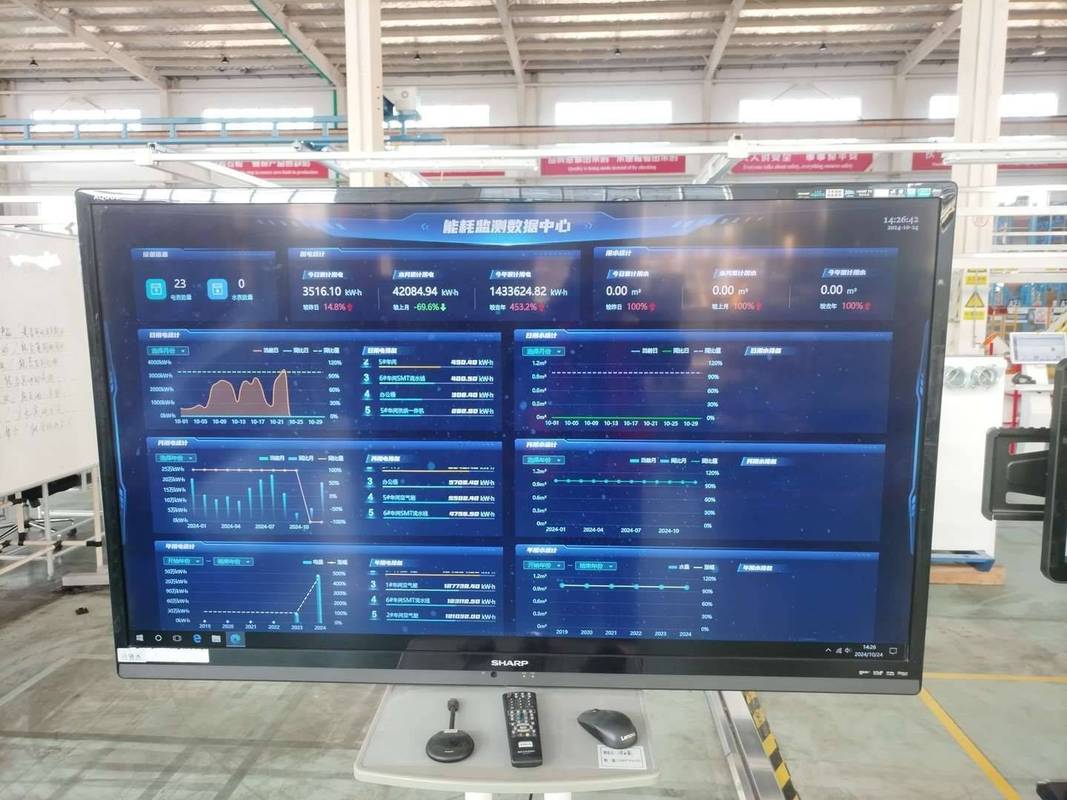

数字化工厂布局仿真软件3D视角与数据看板
数字化工厂布局仿真软件3D视角与数据看板


不过话说回来,有些工具确实能救命。比如激光扫描点云建模,把老车间扫一遍,误差两毫米以内,再把设备模型塞进去碰撞检测,比人工丈量靠谱十倍。还有VR评审,让工人穿着动作捕捉走进虚拟产线,哪里弯腰费劲、哪里抬手过高,瞬间暴露。✅ 这些不是炫技,是实实在在让设施布局少交学费的手段。可问题又来了:小厂哪玩得起这套?

问:小厂用不起仿真软件,怎么优化设施布局?
答:纸板工程。听说过吗?按比例剪出设备、料架、人的纸模,铺在车间平面图上,一群人围着“挪来挪去”,吵一架,往往比算法出来的方案更贴合实际。这法子用了三十年,零成本,关键是强制大家直面空间冲突。再送一句忠告:永远预留20%的弹性面积。别把车间填得太满——订单会变,工艺会改,让你最狼狈的从来不是当初没画好,而是画得太死。

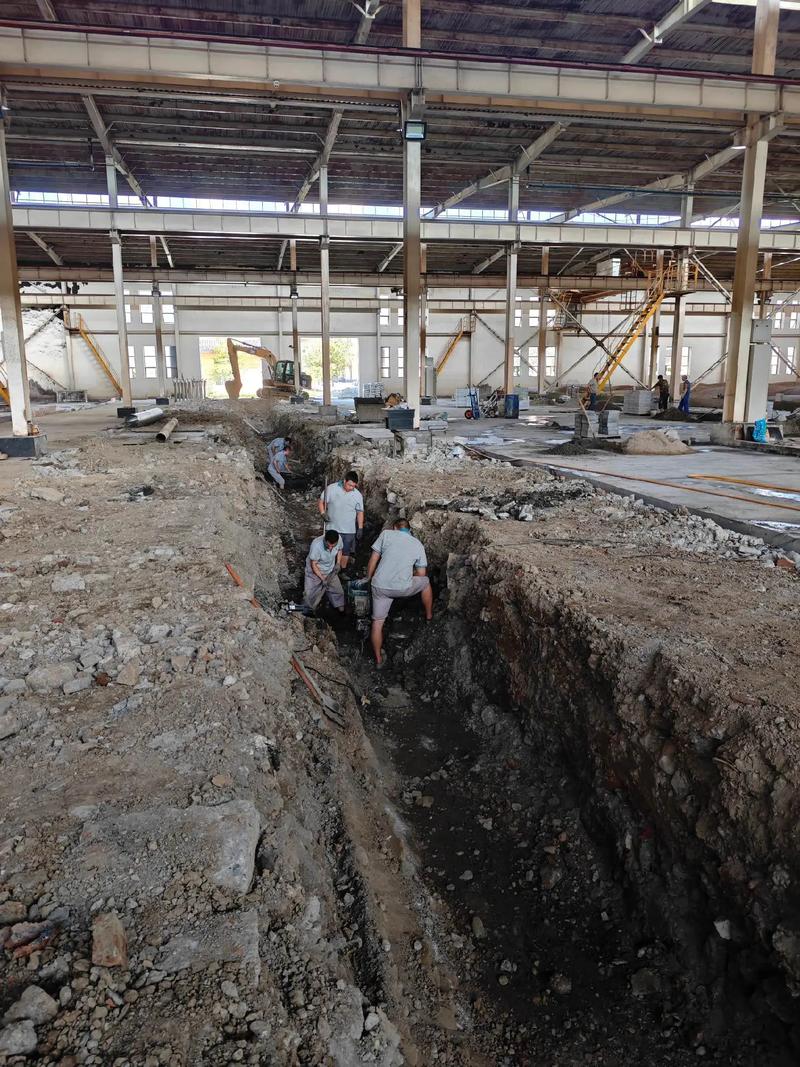

听说有个车间原地改造,产能翻了倍

听说有个车间原地改造,产能翻了倍
听说有个车间原地改造,产能翻了倍
讲个真事。宁波一家紧固件厂,厂房还是90年代的,层高矮、柱距密,都判了死刑的地方,愣是被一个老规划师盘活了。方案就两招:拆掉输送带,改成单元化生产;把平库换成窄巷道的立体货架,腾出空间组了三条U型线。结果呢?在制品少了60%,交货期从两周缩到三天。神奇吗?其实原理特简单——缩短搬运距离就是印钞,一个流的魔力。但推起来阻力巨大,老师傅骂骂咧咧说乱了规矩,直到工资翻倍才闭嘴。

这里面有个很反直觉的真相:设施布局的最高境界不是“好看”,是“好用到忘记它的存在”。动线顺了,工人不用多想都知道下一步往哪走;物料摆对了,每次转身取件都是0.5秒,一天就省出半天工时。可这种境界怎么达到?没有捷径,反复调。把车间当作活的有机体,今天动个桌,明天搬个架,持续微调三个月,自然就长出最合适的形态。❗ 千万别想着一步到位,那是灾难的开始。

所以下回再做layout,先别急着画图。去车间蹲三天,和扫地阿姨聊聊——她知道哪个角落堆废料最碍事。把你的傲慢收一收,把图纸卷起来,闻闻现场的机油味。
