时间敏感网络（TSN）落地实录：踩过坑才明白的那些事儿

去年有个项目，客户指着设备清单问我：‘TSN交换机一定要用那个牌子吗？贵得要死。’ 我说不然呢，你拿个管理型工业交换机刷个固件就想跑gPTP？他沉默了。那一刻我突然明白——时间敏感网络（TSN）这玩意儿，纸上谈兵和实际动手，中间隔着一整条马里亚纳海沟。

说实话，TSN的宣传资料看多了容易上头：确定性延迟、微秒级同步、开放标准、一网到底……完美得像个童话。但工程师的直觉告诉我，越完美的技术方案，落地时越容易把人逼疯。果然，从实验室到产线，栽的跟头一个比一个瓷实。

协议栈那层窗户纸，捅破全是窟窿

去年测试某家的TSN交换机，宣称支持IEEE 802.1Qbv门控调度，结果一打流，周期性数据包延迟飙到200微秒。查了三天，发现是驱动里一个参数——门控列表的循环周期与PHY芯片内部时钟没对齐。原厂FAE支支吾吾，最后承认‘上一版SDK确实有Bug’。

所以啊，千万别信datasheet上打的对勾。✅ TSN是一套协议族，不是单个协议。光时间同步就有802.1AS-Rev，流量整形有Qbv（时间感知整形器），还有Qav（基于信用的整形器），冗余有802.1CB。一个交换机号称支持TSN，你最好问清楚：是支持其中几个核心协议？还是满配？尤其Qbv和Qbu（帧抢占）如果没做硬件加速，纯软件实现，延迟根本下不来。

再提一个坑：OPC UA over TSN。理论上美好——开放信息模型叠加上确定性传输。但实际呢？UA PubSub的UDPMessage映射到TSN流，需要交换机识别流标识并映射到门控时隙，目前做到这一步的设备少之又少。最后你会发现，花大价钱买了TSN交换机，结果当VLAN+mega-jumbo帧在用，冤不冤？

时钟同步，那0.001毫米的纠结

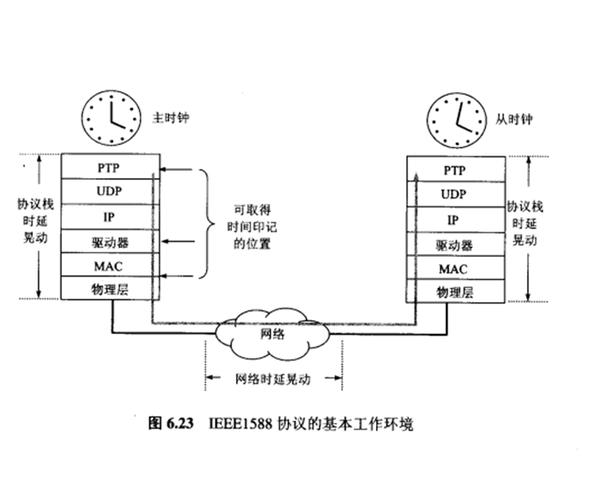

锂电卷绕机，隔膜走带精度要求±0.1毫米，换算到实时以太网，同步精度得进百纳秒级。TSN的gPTP（通用精确时间协议）理论上能做到±50纳秒，但前提是——你的网络拓扑必须支持透明时钟（TC）和边界时钟（BC）的正确级联。然而很多工厂骨干网络还是传统的树形交换机堆叠，透明时钟一跳一跳地累加抖动，到远端设备时，同步精度已经劣化到微妙级。

有次一个客户说：‘我们用的是全gPTP交换机啊，怎么轴同步还有2微秒偏差？’ 我去现场一看，光模块！那批SFP模块的收发延迟不对称，gPTP校正算法根本补偿不过来。换了同批次、同温度特性的光模块，偏差直接掉到60纳秒。💡你说这是技术问题还是采购问题？

更头疼的是混合时钟域：伺服驱动器内部用IRIG-B，PLC那边跑PTP，上层MES又是NTP。要把它们全拉到TSN时间基准上，必须部署时钟边界转换设备，否则就是各对时的各的表，触发信号根本没在同一时间点。这个坑，没做过产线升级的人根本想不到。

混合流量调度，似僧多粥少

说TSN能融合IT和OT，千真万确。但一实践就发现，周期性关键流（比如PROFINET RT）和突发大流量（比如视觉检测图像的GigE Vision流）挤在同一条链路上，门控调度表画起来简直要命。理论上，Qbv把周期分成保护带和空闲带，但突发流量的大小和时刻不可预测，保护带宽裕设少了，干扰到关键流；设多了，带宽利用率直线下降。

我们最后的妥协方案：用门控把周期切成三段——时间触发流（TT）独占时段、音视频流（AVB）信用整形时段、背景流尽力而为时段，而且还需要边缘网关在进入TSN域前做流分类和整形。说实话，这个配置复杂度指数级上升，全人工离线计算，稍一更改拓扑就得重来。没有中央化网络配置（CNC）和集中化用户配置（CUC）工具，根本没法规模化。

问：我们现有产线是Profinet和EtherCAT，上TSN是不是要全部换设备？
答：千万别冲动全换。EtherCAT不做IP通信，天生和TSN不在一个技术路线上，除非换从站芯片，否则只能通过网关转换——这中间增加的延迟可能抵消TSN的好处。Profinet新版本Profinet over TSN可以兼容，但需要控制器和交换机都支持，也不是即插即用。最实际的做法：先把主干网络升级成TSN，边缘保留现有实时以太网，用网关做映射。一步到位？除了烧钱，还会被生产部门骂产线停太久。

问：TSN交换机是不是越贵，同步性能一定越好？
答：呵呵。我们测过某品牌旗舰级交换机，gPTP boundary clock的驻留时间抖动比另一家中端设备还大，只因它的交换芯片内部架构是多级流水线，变相增加了非确定性延迟。所以不能只看价格和接口速率。必须实测透明时钟精度、门控粒度（纳秒级还是微秒级）、帧抢占是否能无痛切割巨型帧。另外，别忘了问供应商要T-SN实验床报告——很多参数，不跑多跳、多流混合场景，压根儿暴露不出来。

写到这儿，可能有人觉得我在泼冷水。不是的。TSN的价值我比谁都信——它是工业互联网真正的神经系统，打破七国八制的协议壁垒。但正因为如此，落地必须带着批判的眼光：协议一致性测试做了吗？时钟同步网络的冗余时钟架构设计了吗？调度算法是离线还是在线？这些具体到掉头发的问题，才是决定项目成败的魔鬼细节。

最后一句掏心窝子的话：别被展会上的蓝图晃花了眼。找个真实负载、真实拓扑、真实应用的测试床，跑上三个月，那些隐藏的瓶颈自然浮出水面。到那时，你才算真正摸到了TSN的脉。❗
