工业以太网选型血泪史:Profinet还是EtherCAT?我差点把产线搞崩

去年为了新产线选通信协议,我差点把调试工程师逼疯。工业以太网这玩意儿,选错了后患无穷——成本飙升、调试延期、甚至设备打架。 不是危言耸听。 我们本来用着罗克韦尔的CompactLogix,心想延续EtherNet/IP得了,结果…哎,那叫一个后悔。拓扑死板,实时性软趴趴,碰上高精度运动控制简直要命。后悔药没得吃。

协议选型,不是纸上谈兵

说起来,当初就该坚持PROFINET。西门子的东西贵是贵,但人家搞得定啊。IRT功能硬实时,同步精度微秒级——机器人、数控机床不犯怵。不过话说回来,PROFINET的组态复杂,GSD文件版本一混乱,排查到凌晨三点是常事。
PROFINET工业以太网现场接线与诊断
PROFINET工业以太网现场接线与诊断
问:工业以太网和传统现场总线到底差在哪? 答:速率只是表面,10/100Mbps对几兆,碾压。关键在拓扑自由度——星型、树型、环型随便搭,不像Profibus得加中继器。诊断能力也逆天,哪个节点丢包,软件上一目了然,之前DP线断了我们得逐段查,现在sniffer抓一下就行。更爽的是IT/OT融合,直接上MES,数据直通。 但,成本呢?每个节点得带以太网接口,一些简单IO模块用Profibus才几欧元,上PN就翻倍。不过算总账,维护省下来的工时更值。我们算过——❌旧线改造就别瞎换了,新线就果断上。

EtherCAT的爽与痛

后来隔壁车间上了EtherCAT,倍福的。速度是真快,100μs周期,帧经过每个从站飞一样,几乎零延迟。拓扑只能是菊花链或者树型,但对高速包装线够用。

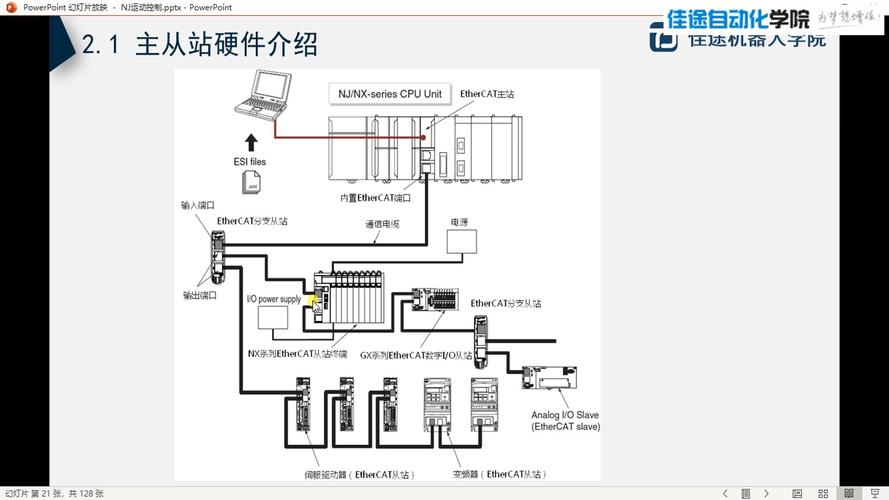

EtherCAT主站从站菊花链拓扑与应用
EtherCAT主站从站菊花链拓扑与应用
问:都说EtherCAT速度快,但我担心它太封闭,和西门子系统兼容性不好? 答:确实,EtherCAT是倍福主导的,但ETG会员多,兼容性没那么糟。我们用过西门子S7-1518带EtherCAT,加个网关搞定。不过要命的是从站芯片非得用专用ESC,授权费不低。还有,EtherCAT依赖主站处理帧,对主站性能要求高,我们用倍福工控机没问题,要是普通PC做软主站,稳定性够呛。所以说,系统设计时就得想清楚,别等调试再拍大腿。

TSN是救命稻草还是空中楼阁?

这两年TSN被吹得神乎其神。统一网络,实时非实时混合传输,不同协议共享电缆——听着挺美。但去年汉诺威展上转了一圈,真正支持TSN的设备屈指可数,大多是原型。我们试了某厂商的PROFINET over TSN演示,时钟同步还行,但冗余切换丢帧,离实用还远。❗我敢说,现在上TSN就是给厂家做小白鼠。
汉诺威工业展PROFINET over TSN实时演示
汉诺威工业展PROFINET over TSN实时演示
不过趋势不可挡。OPC UA over TSN,B&R已经在推,可能五年内会成气候。但眼下,保守派选PROFINET IRT或EtherCAT,激进派…你钱多烧得慌可以试试。 选工业以太网协议这事儿,得自己踩过坑才知道水多深。别听销售吹得天花乱坠,自己搭个测试台跑几天,是骡子是马,拉出来遛遛。不说了,继续改图去。
